橙色线条灯系列 · 线性照明铝型材与套件

本页汇集橙色线条灯系列的型材截面规格与配套件清单，覆盖线条灯（明装／暗装）、预埋正发光、预埋回光、衣橱柜灯、地脚线、壁灯、办公灯、三面发光与地面系列、三防灯（线性）九大系列，共 200 余个截面型号。产品以铝型材灯体 + PC 柔光罩套件形式供货，支持按米裁切、异形折弯、开模定制与来图来样加工，适用于家装工程、商业写字楼、公共建筑等线性照明场景。

一、材质与工艺

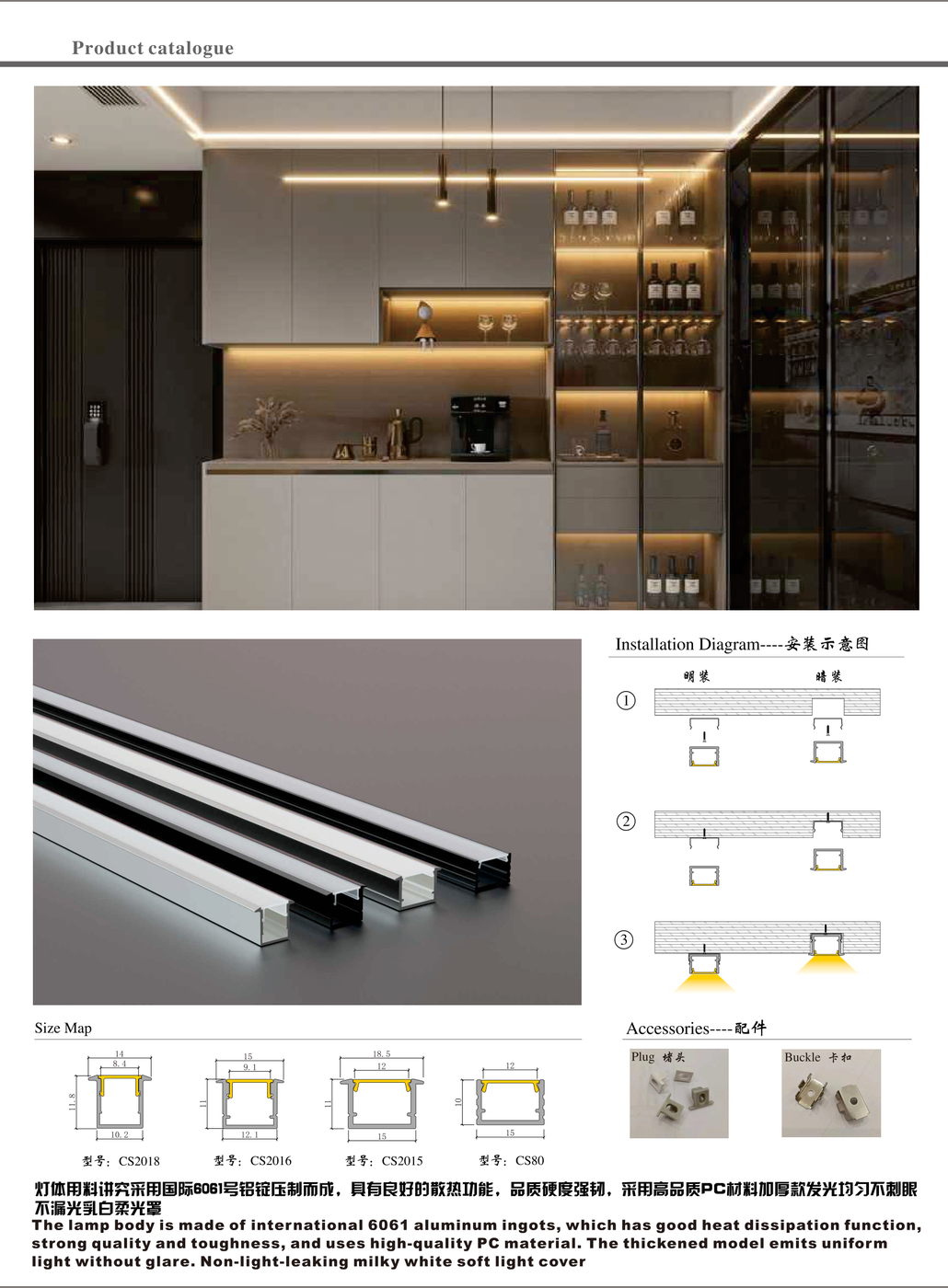

灯体用料采用国际 6061 号铝锭压制而成，具有良好的散热功能，品质硬度强劲；发光罩采用高品质 PC 材料，加厚处理后发光均匀、不刺眼、不漏光，为乳白柔光罩。

• 灯体型材：6061 铝锭挤压成型，大面积铝材散热齿结构，散热效率高

• 发光面罩：高品质 PC 加厚乳白柔光罩，发光均匀、不刺眼、不漏光

• 密封结构：堵头 + 硅胶垫组合密封，实现防水防尘，延长使用寿命

• 安装五金：螺丝、卡扣（Buckle）、挂板

• 外观处理：画册展示有白色、黑色、银白（阳极氧化色）三种型材外观，可按项目指定配色

二、系列一览

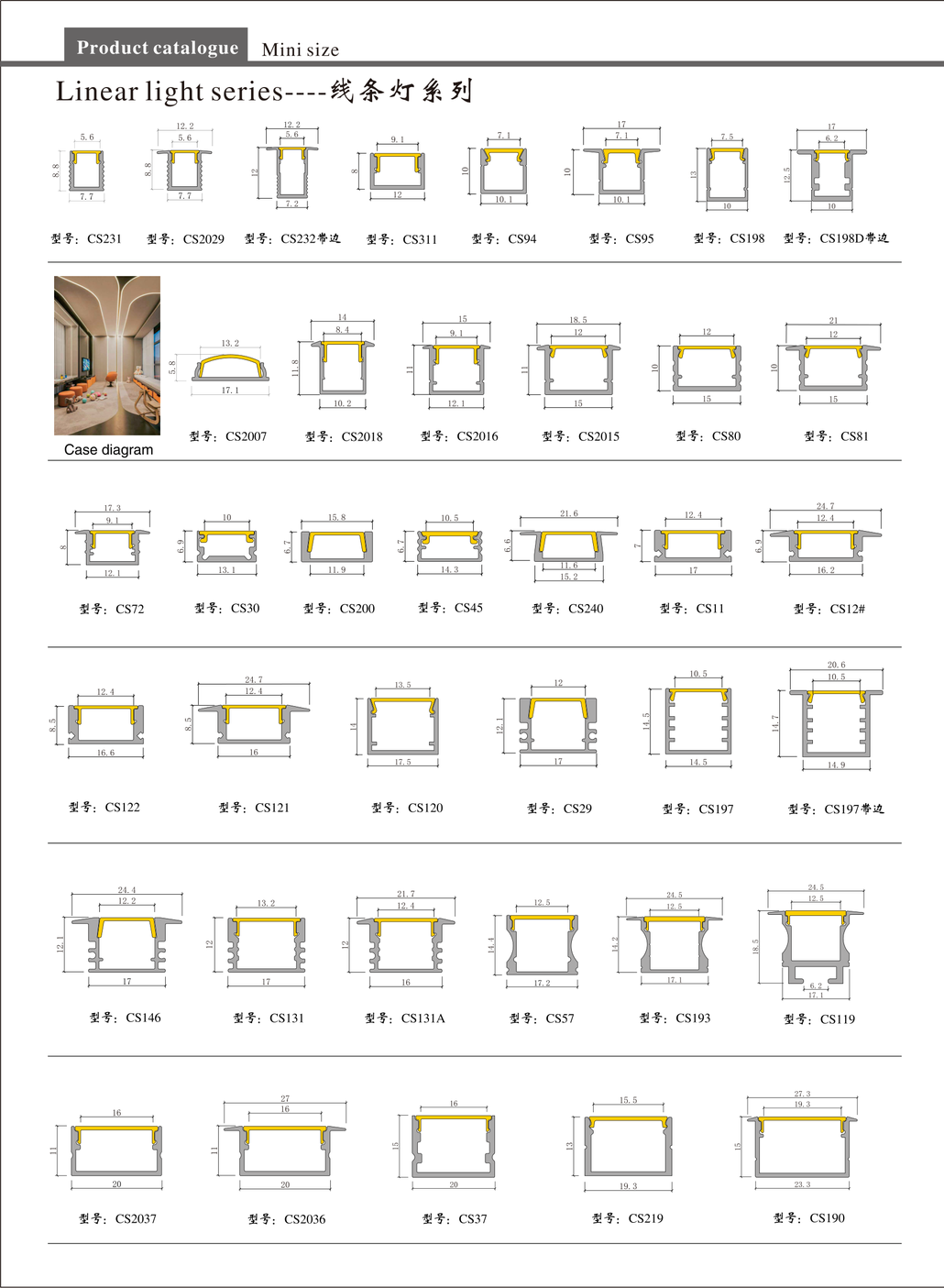

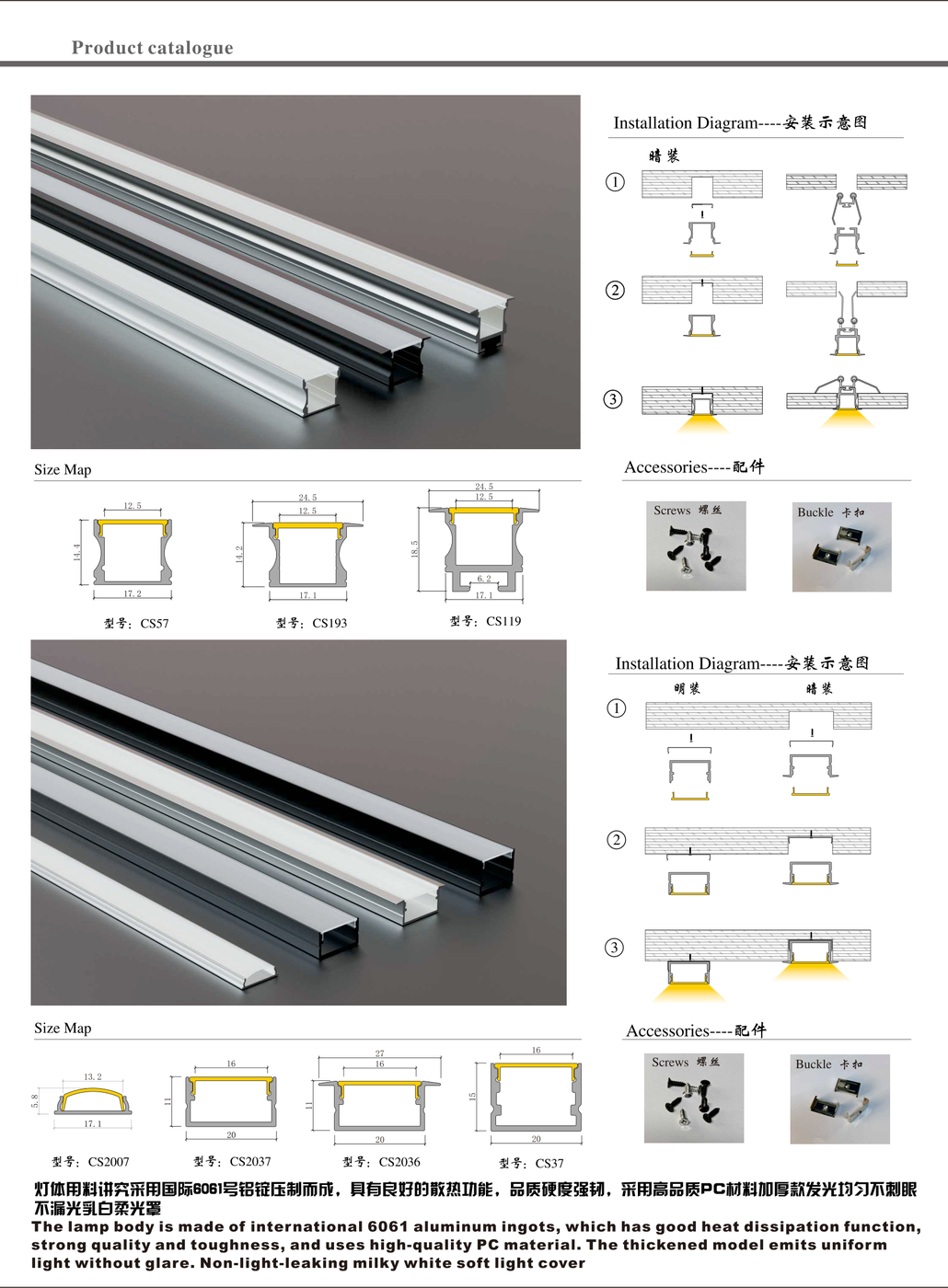

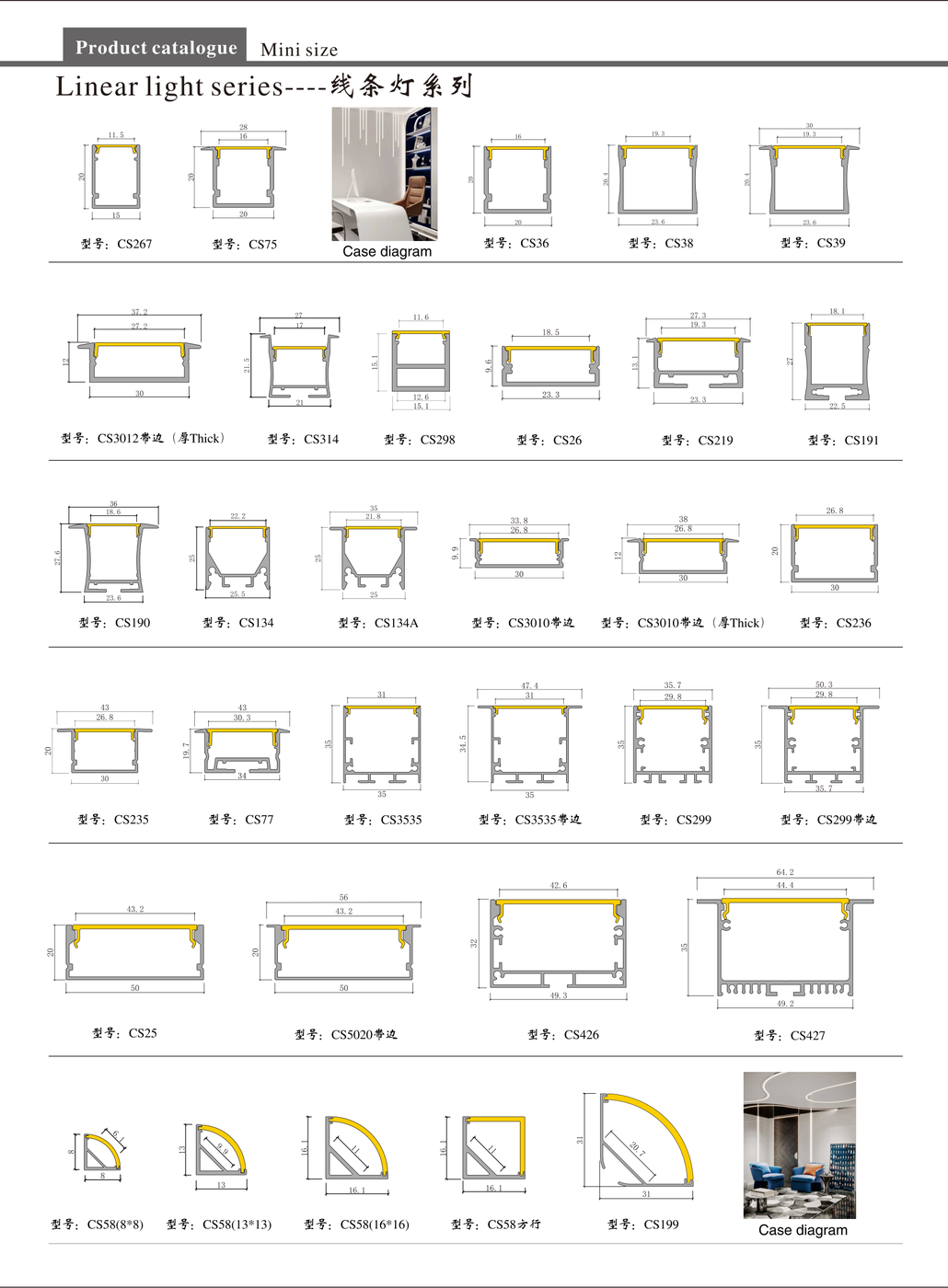

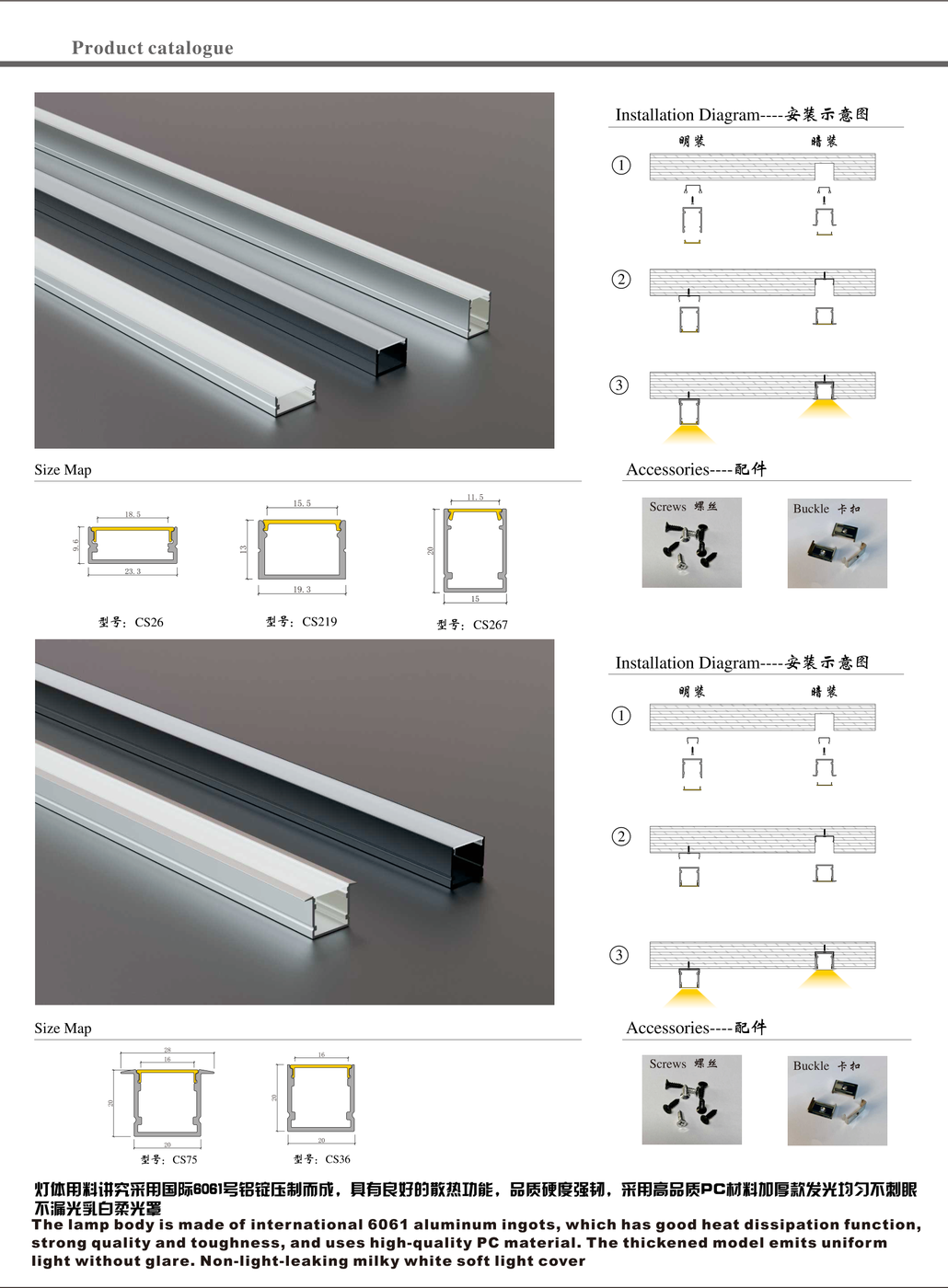

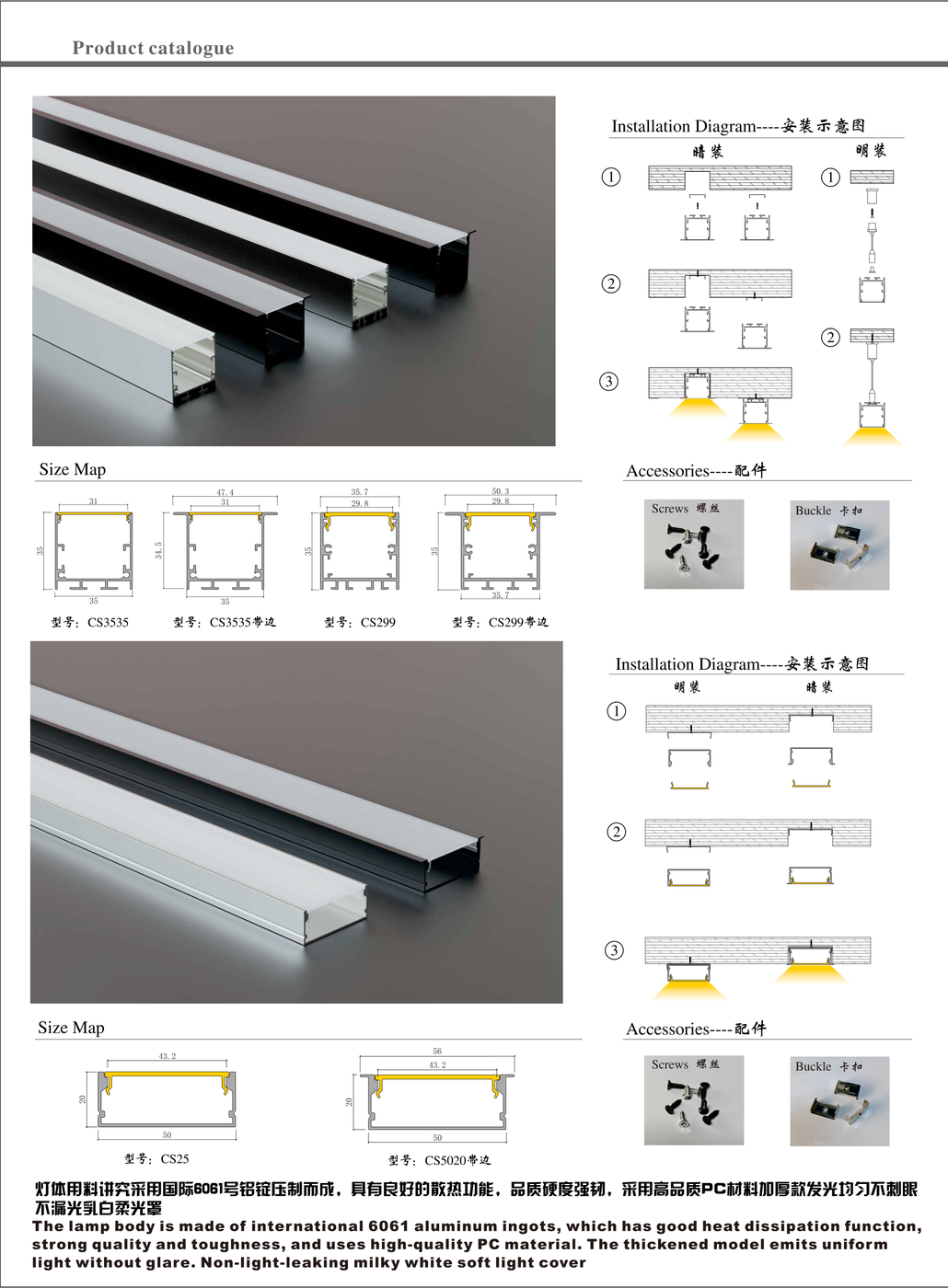

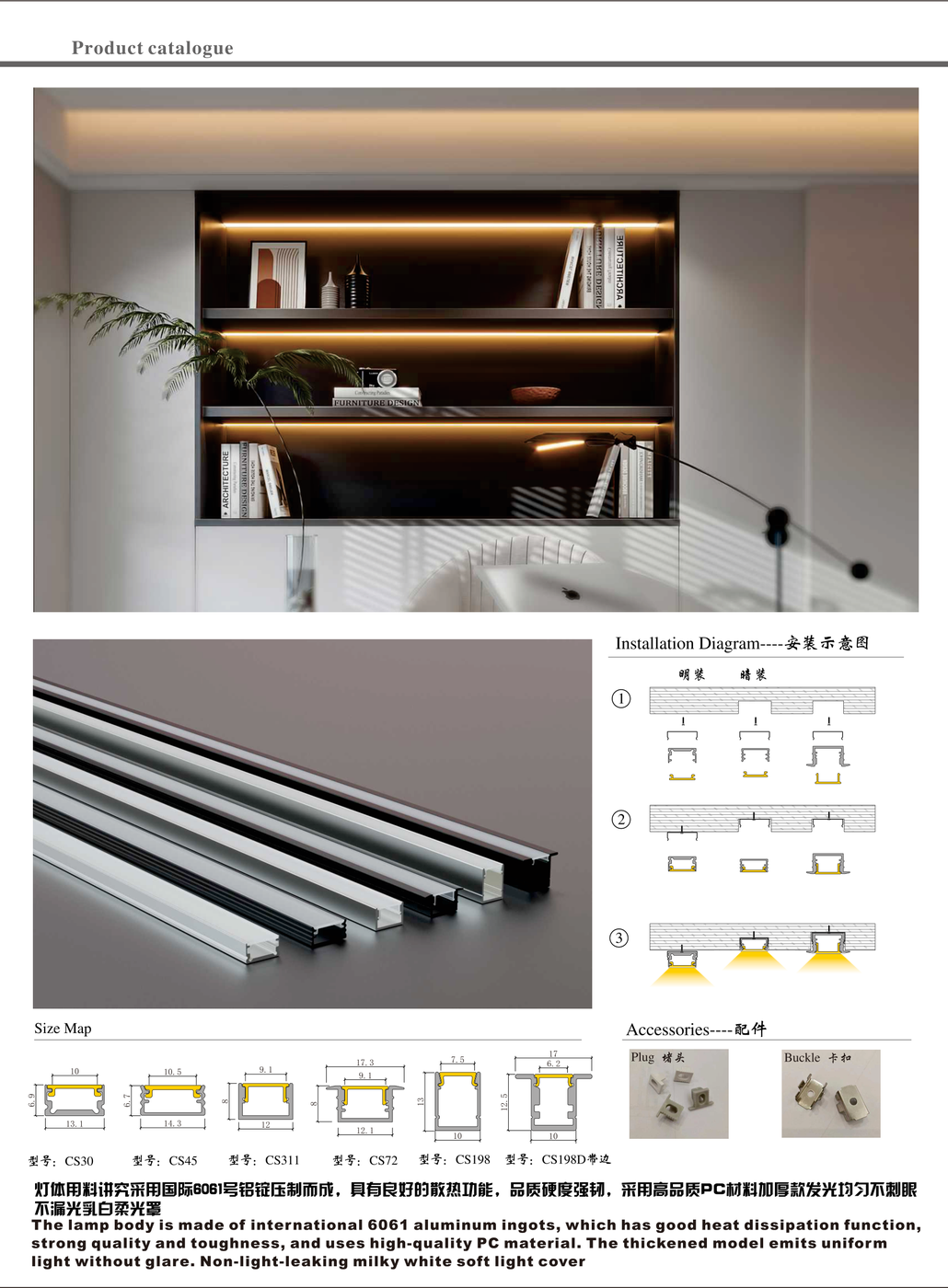

三、线条灯系列截面规格（明装／暗装通用）

下表中「外形」为型材宽度 × 高度，「内腔」为可容纳灯带的净宽，单位均为毫米（mm）。带「#」为带边／带翅型号。

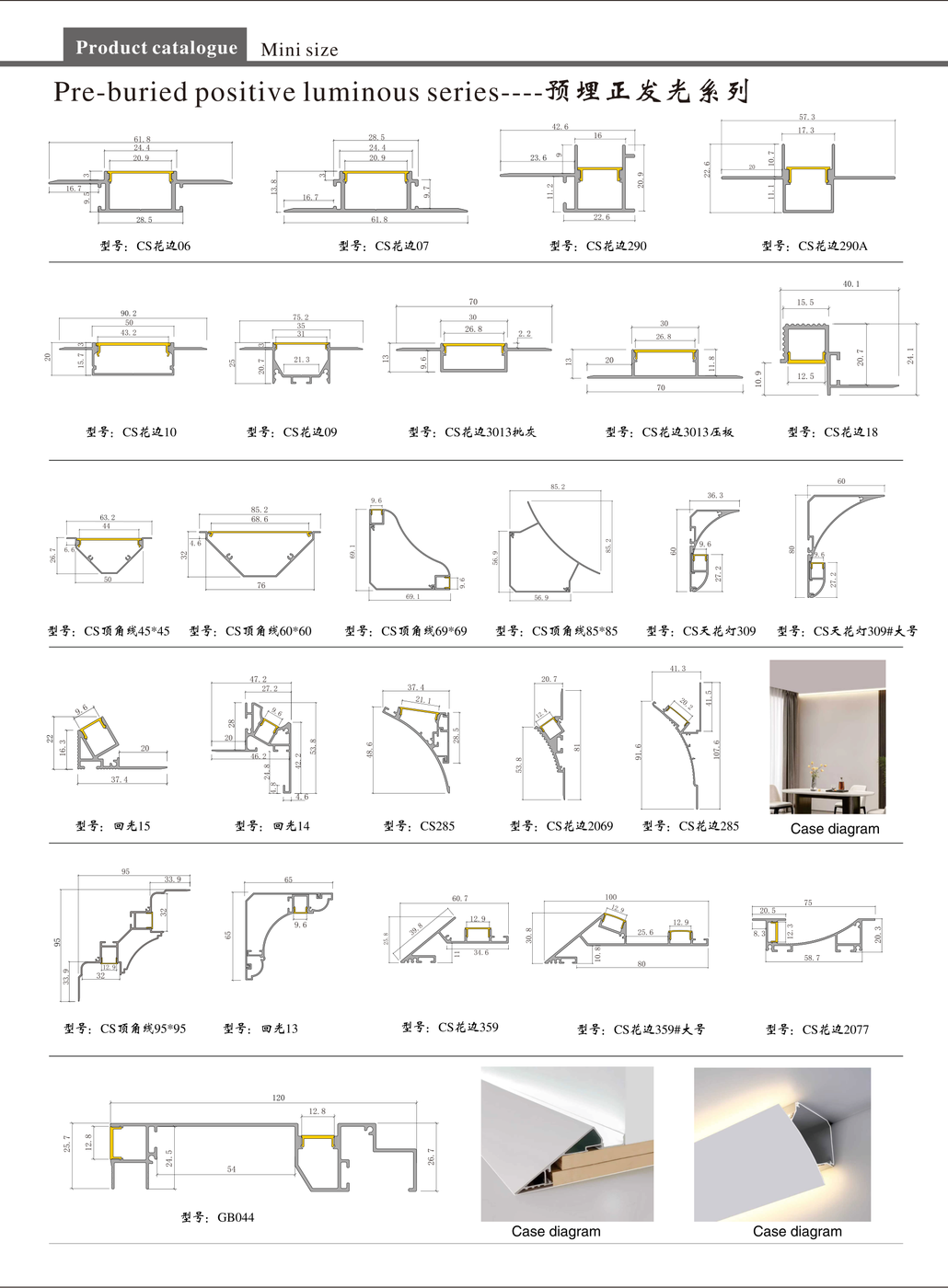

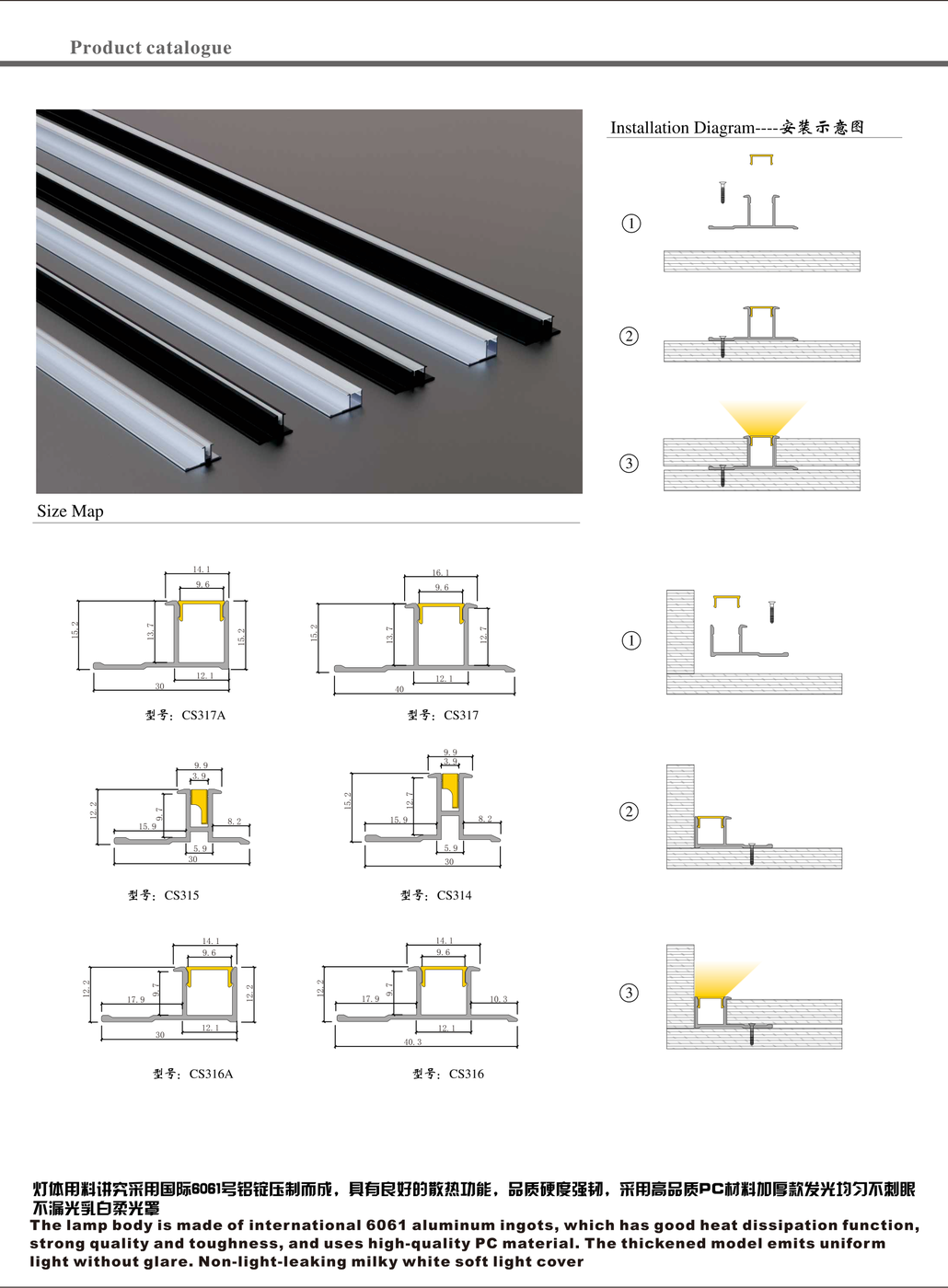

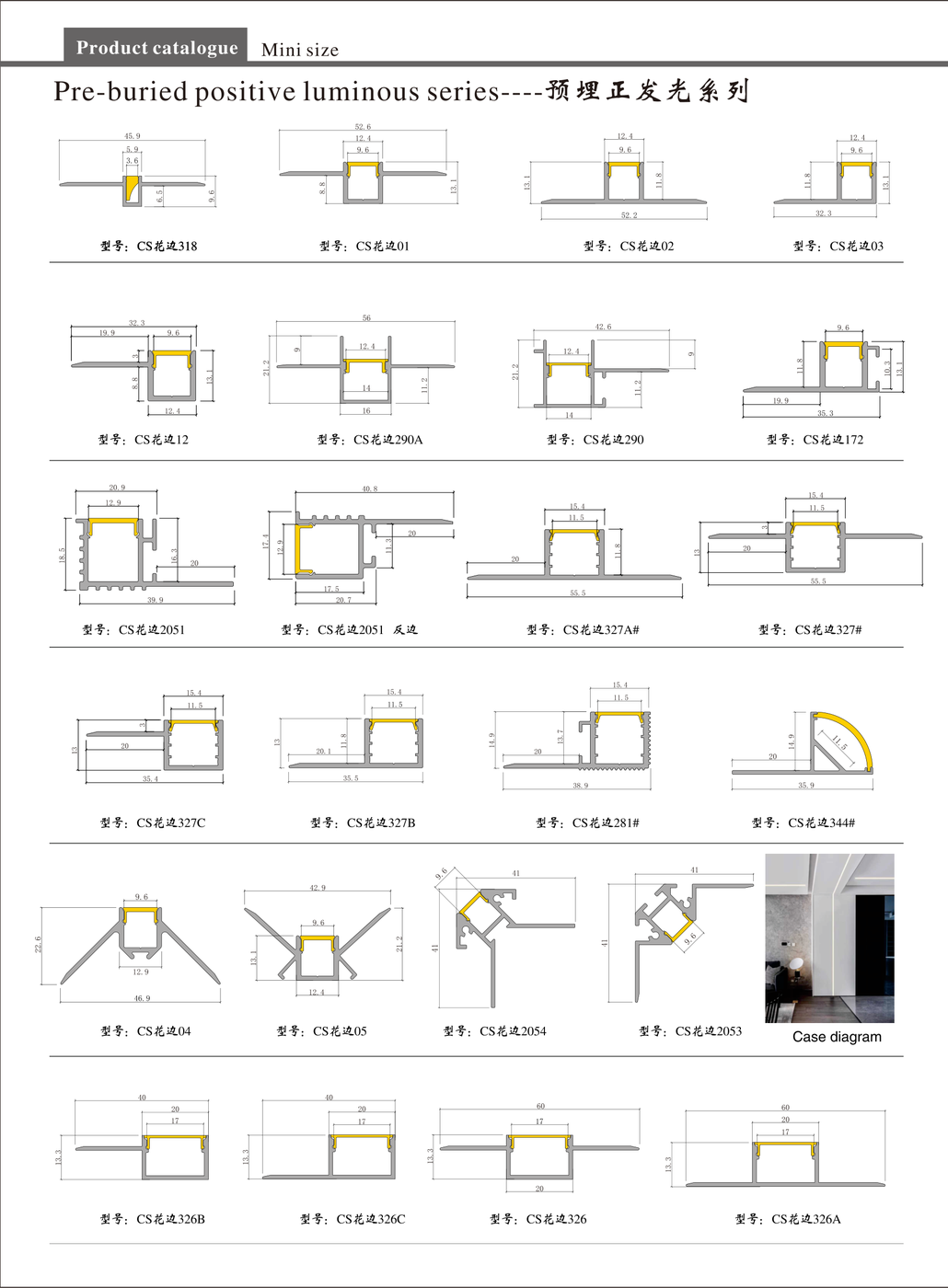

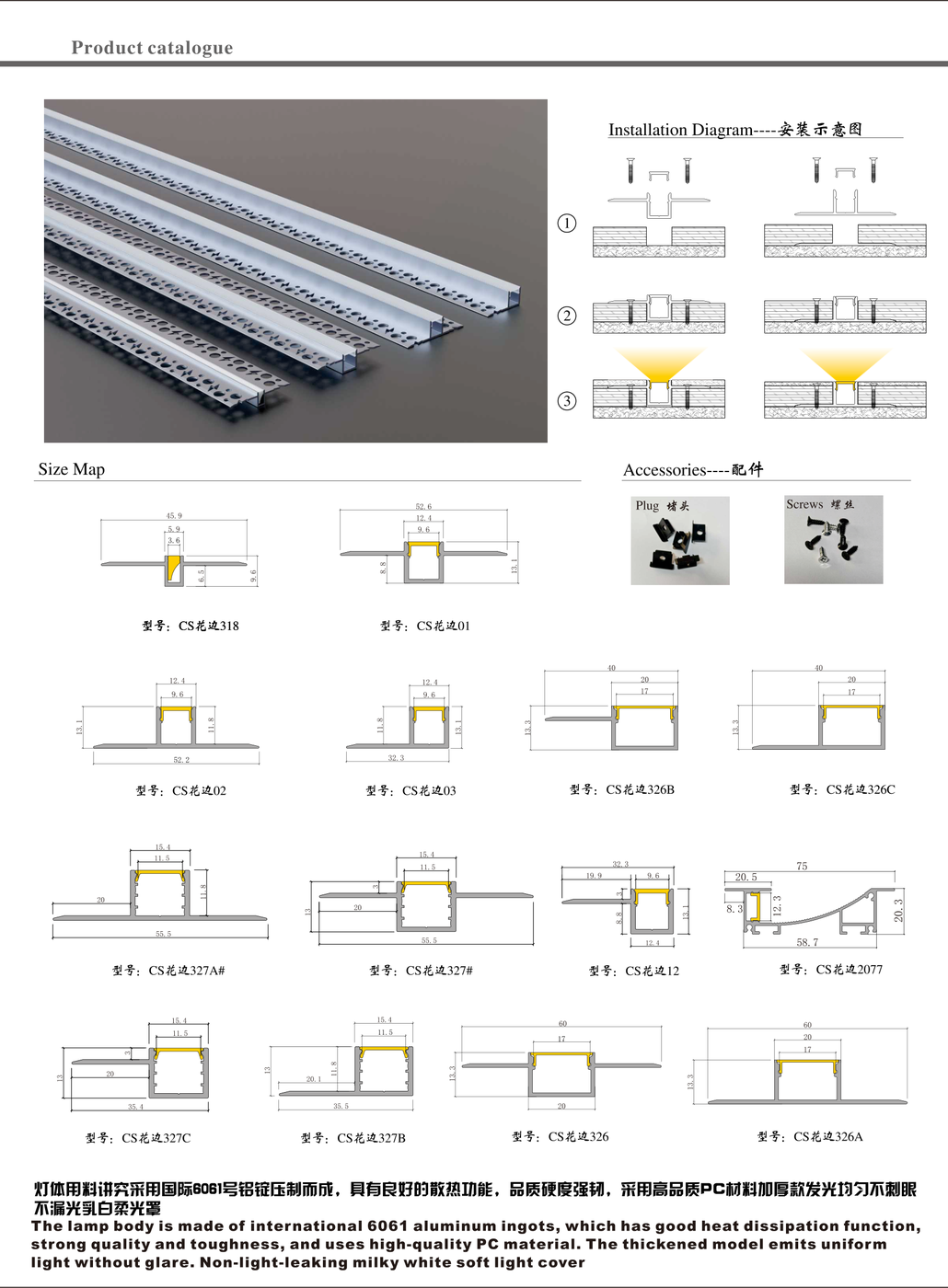

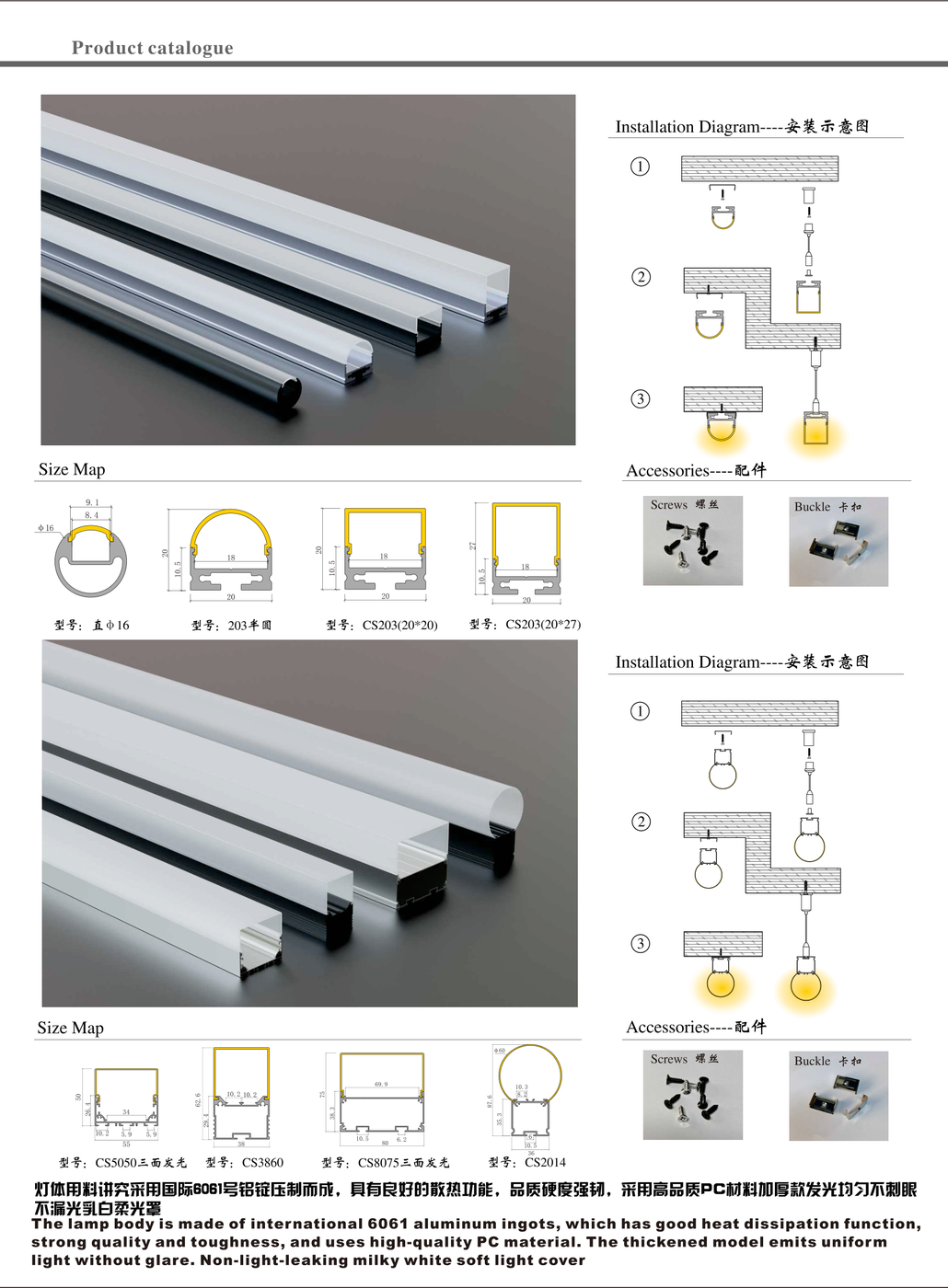

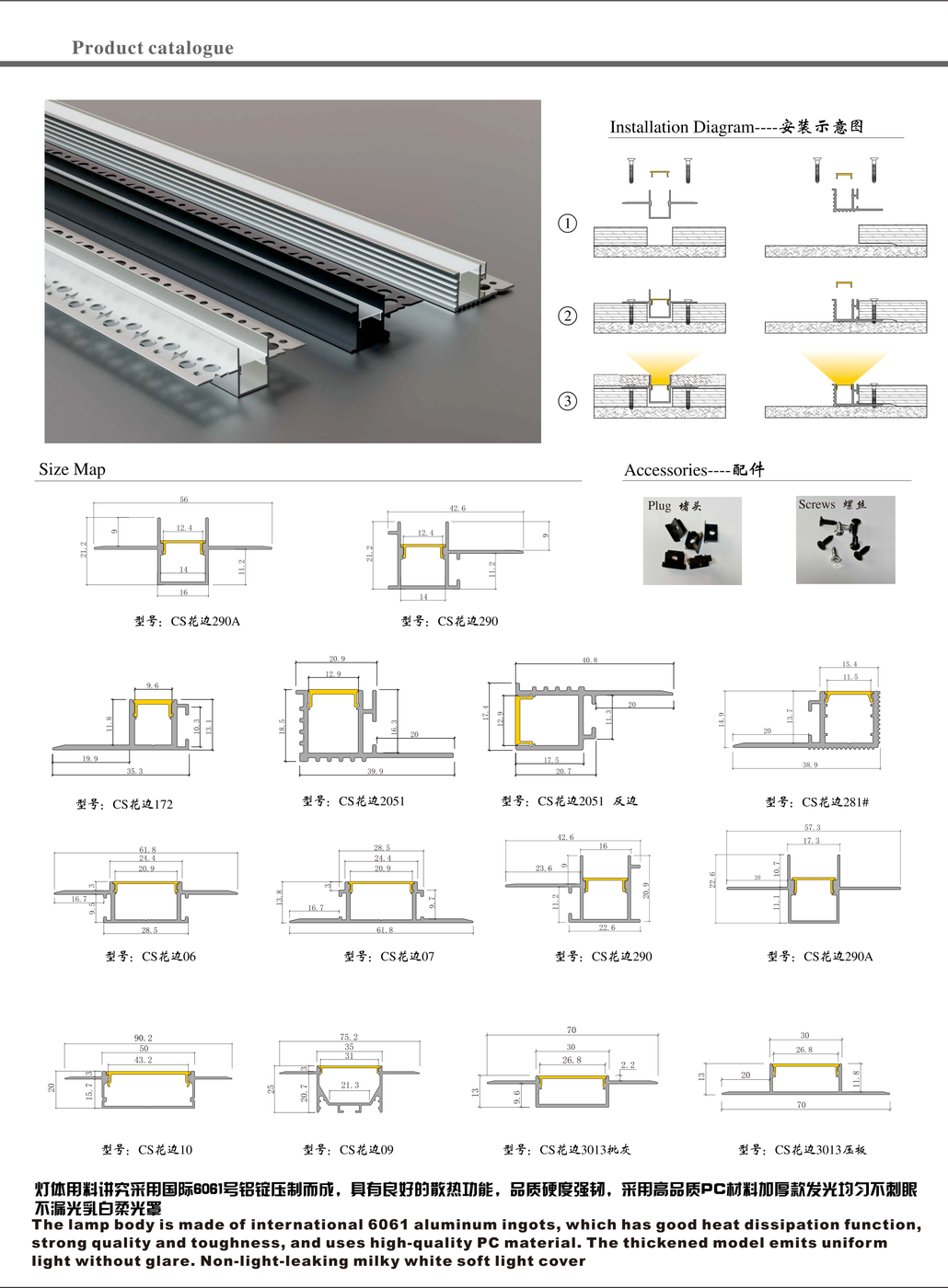

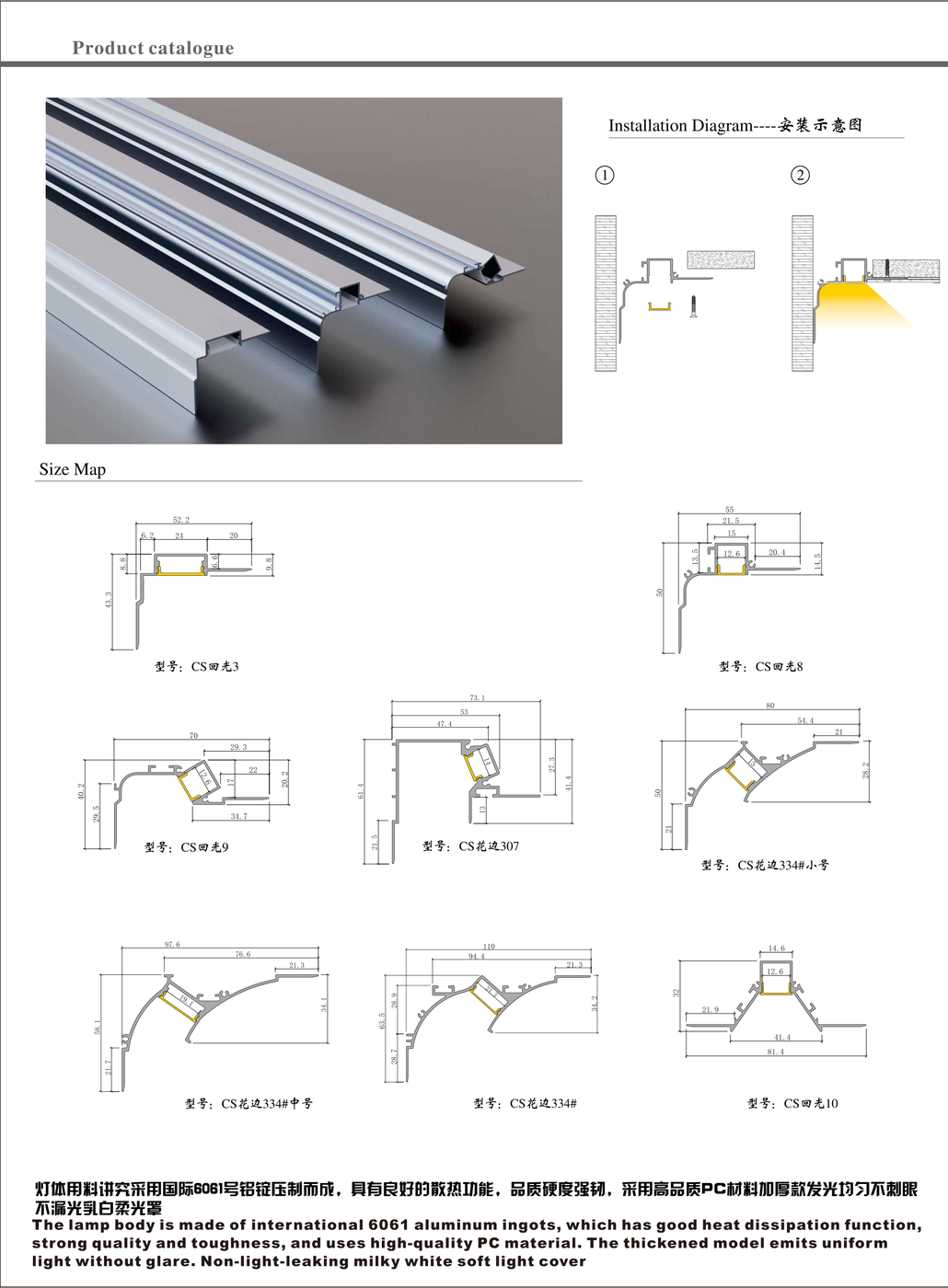

四、预埋系列与回光系列

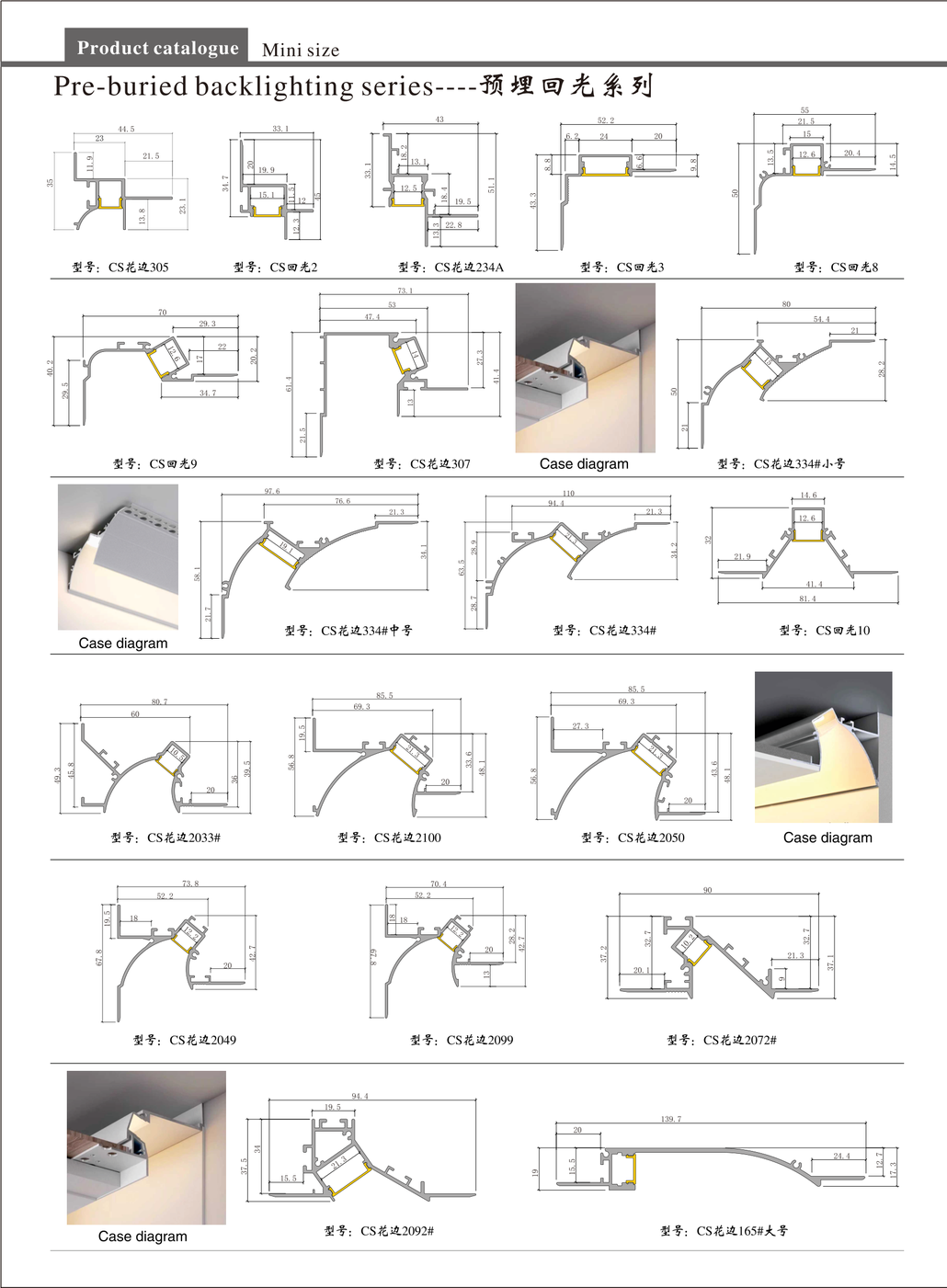

预埋系列在石膏板、木饰面等基层施工阶段嵌入，饰面完成后发光面与墙面齐平；回光系列利用型材侧壁反射出光，形成「见光不见灯」的效果。两者均通过堵头 + 硅胶垫封端。

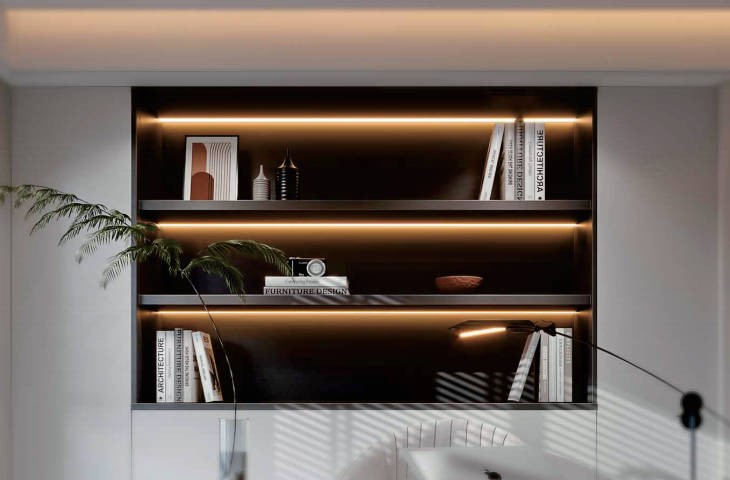

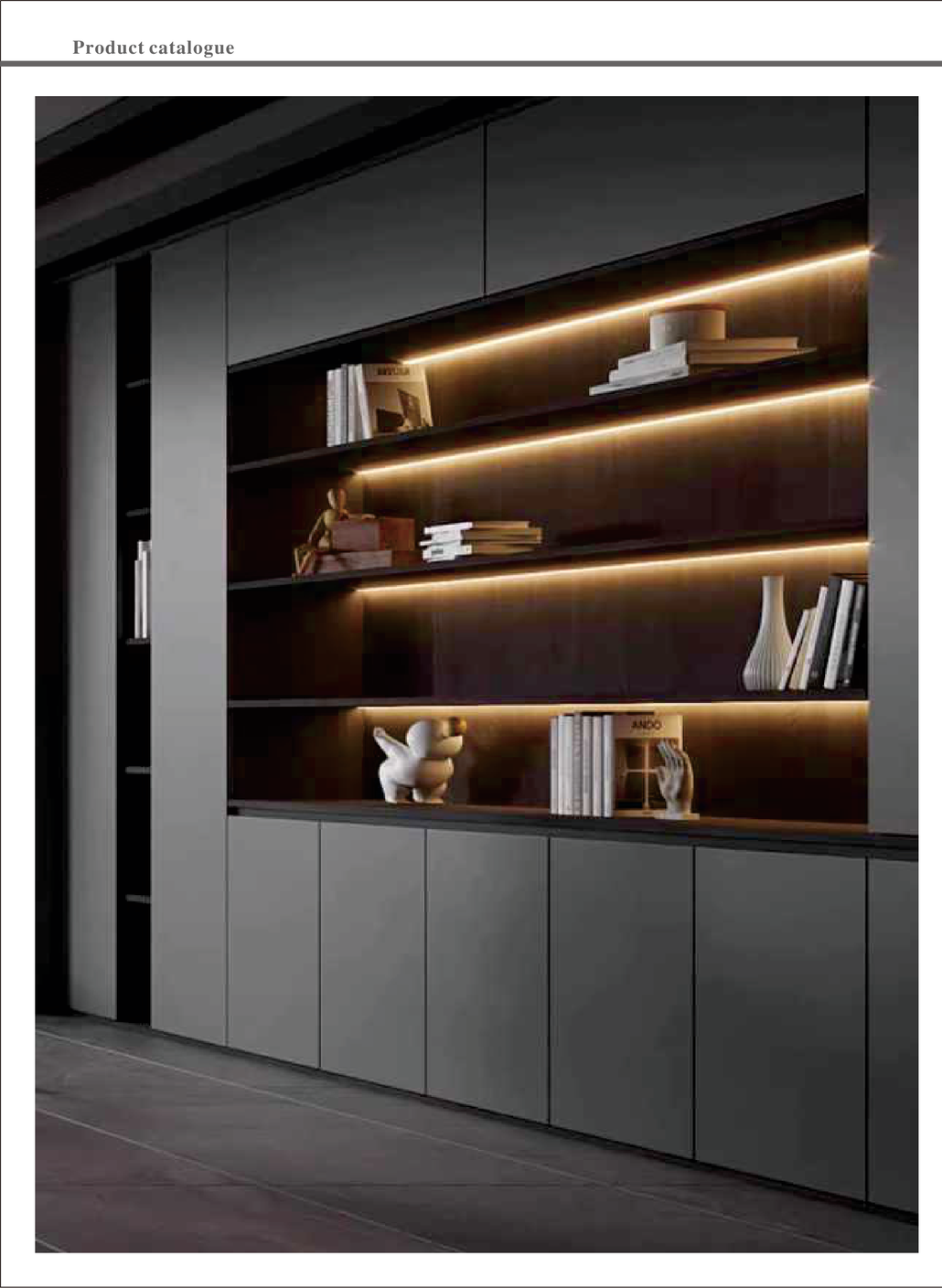

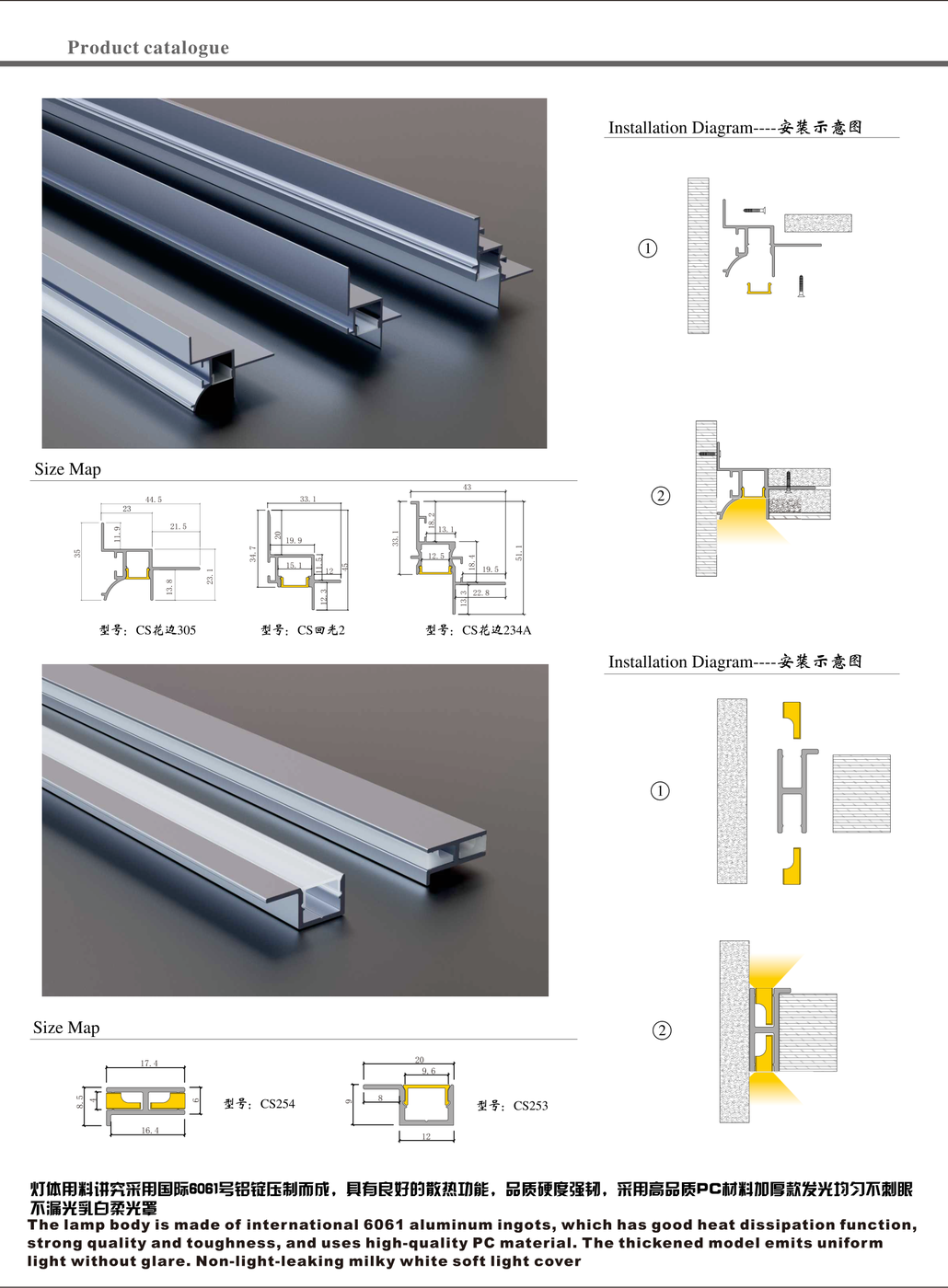

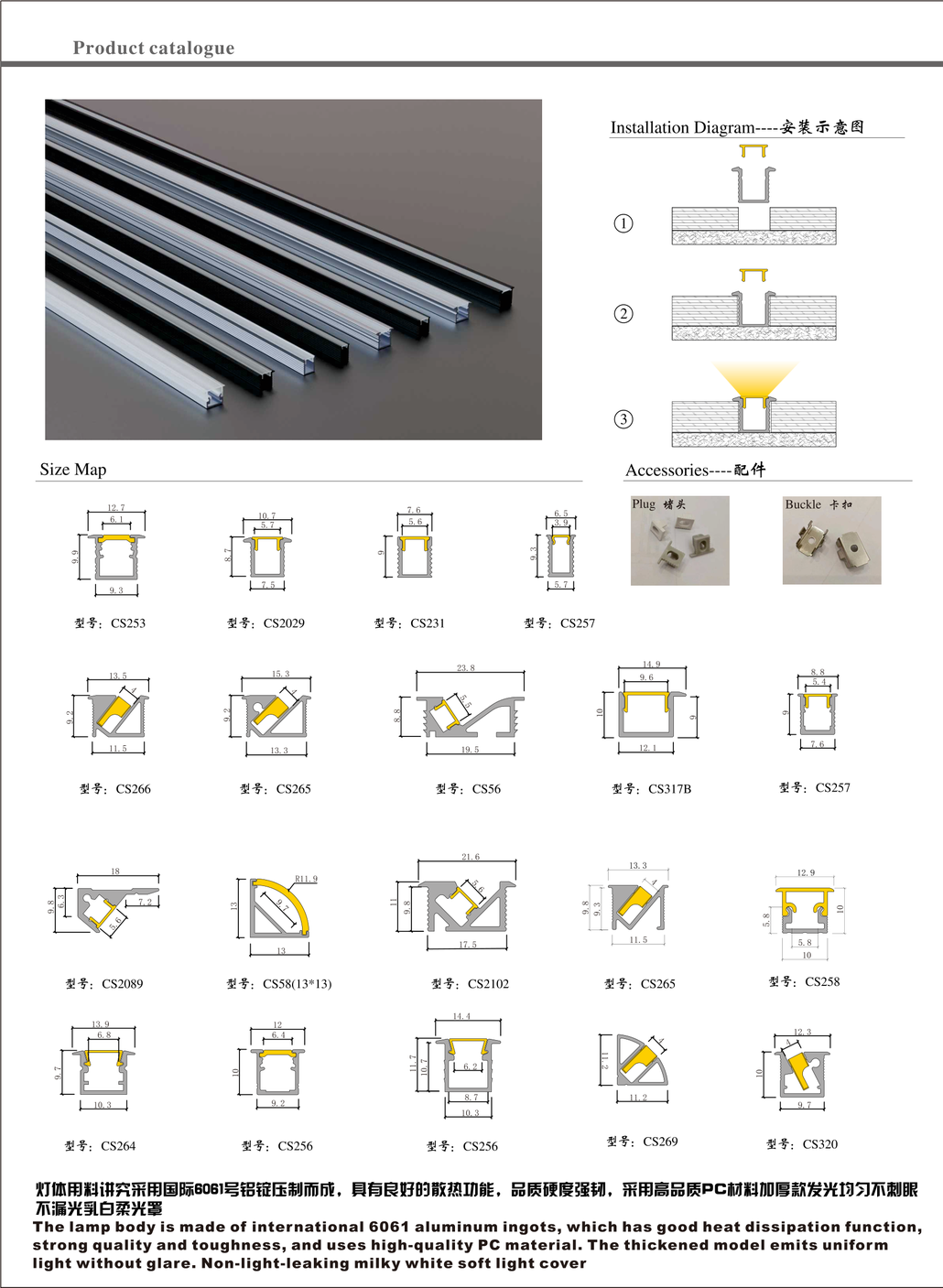

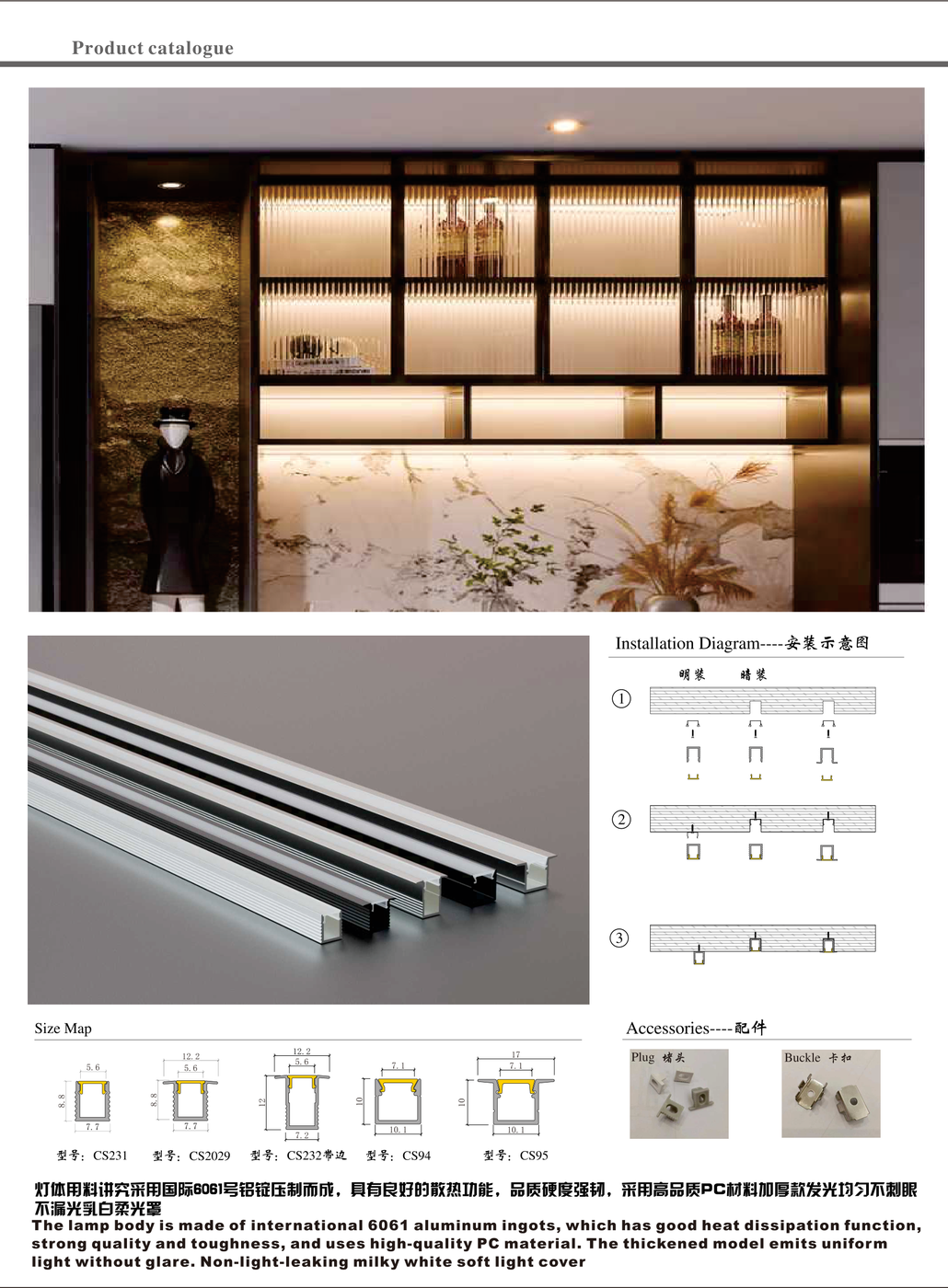

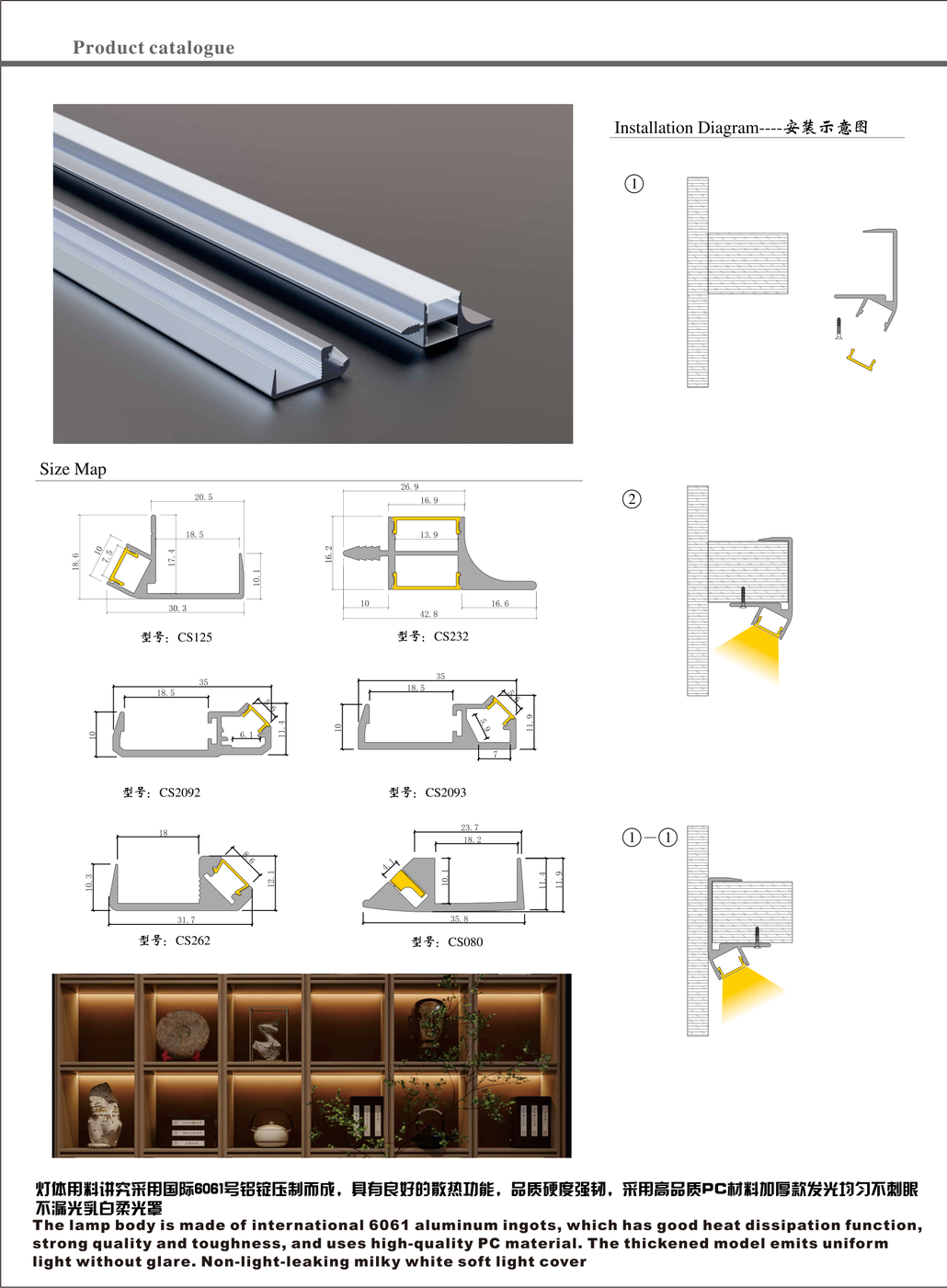

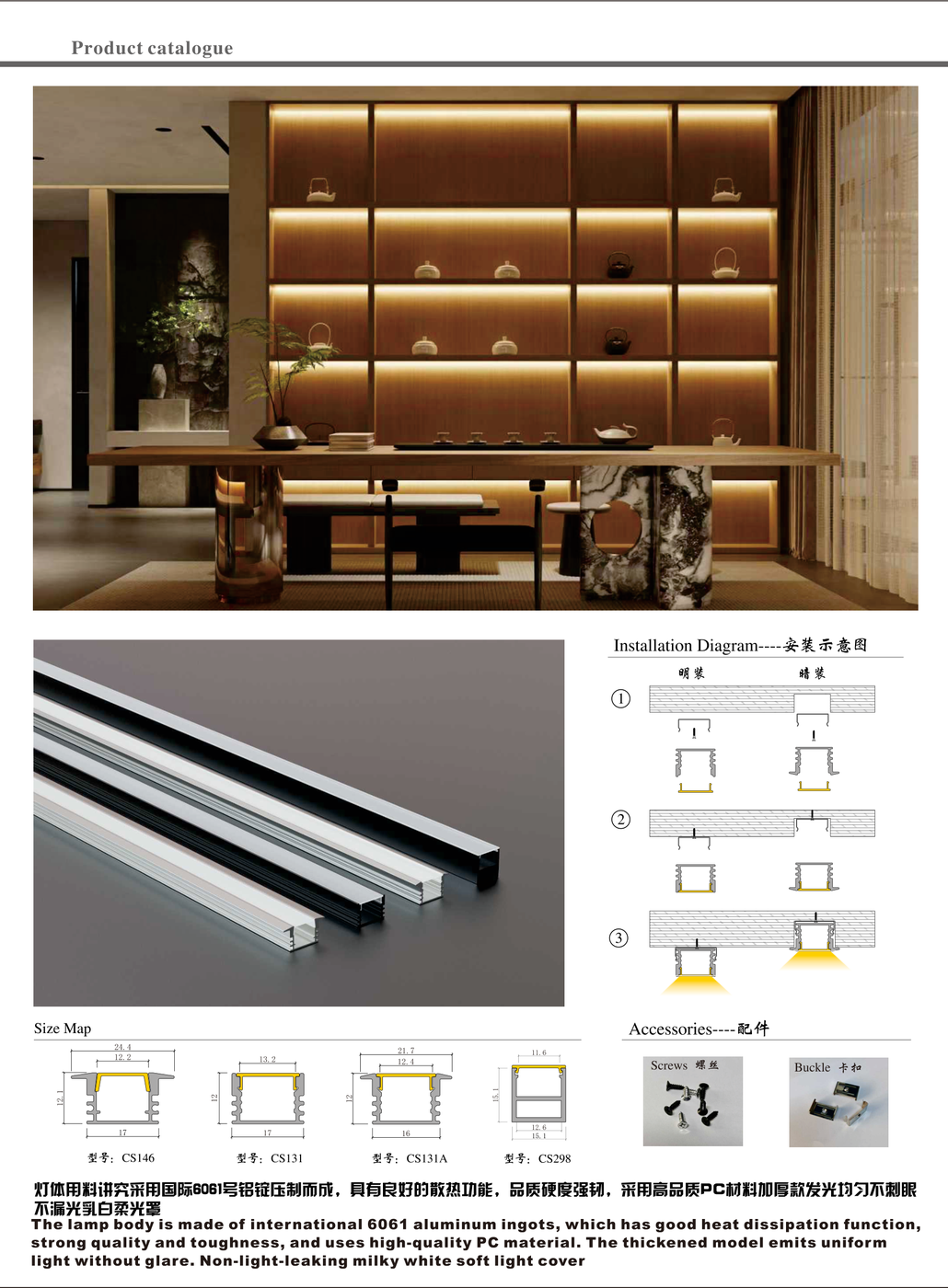

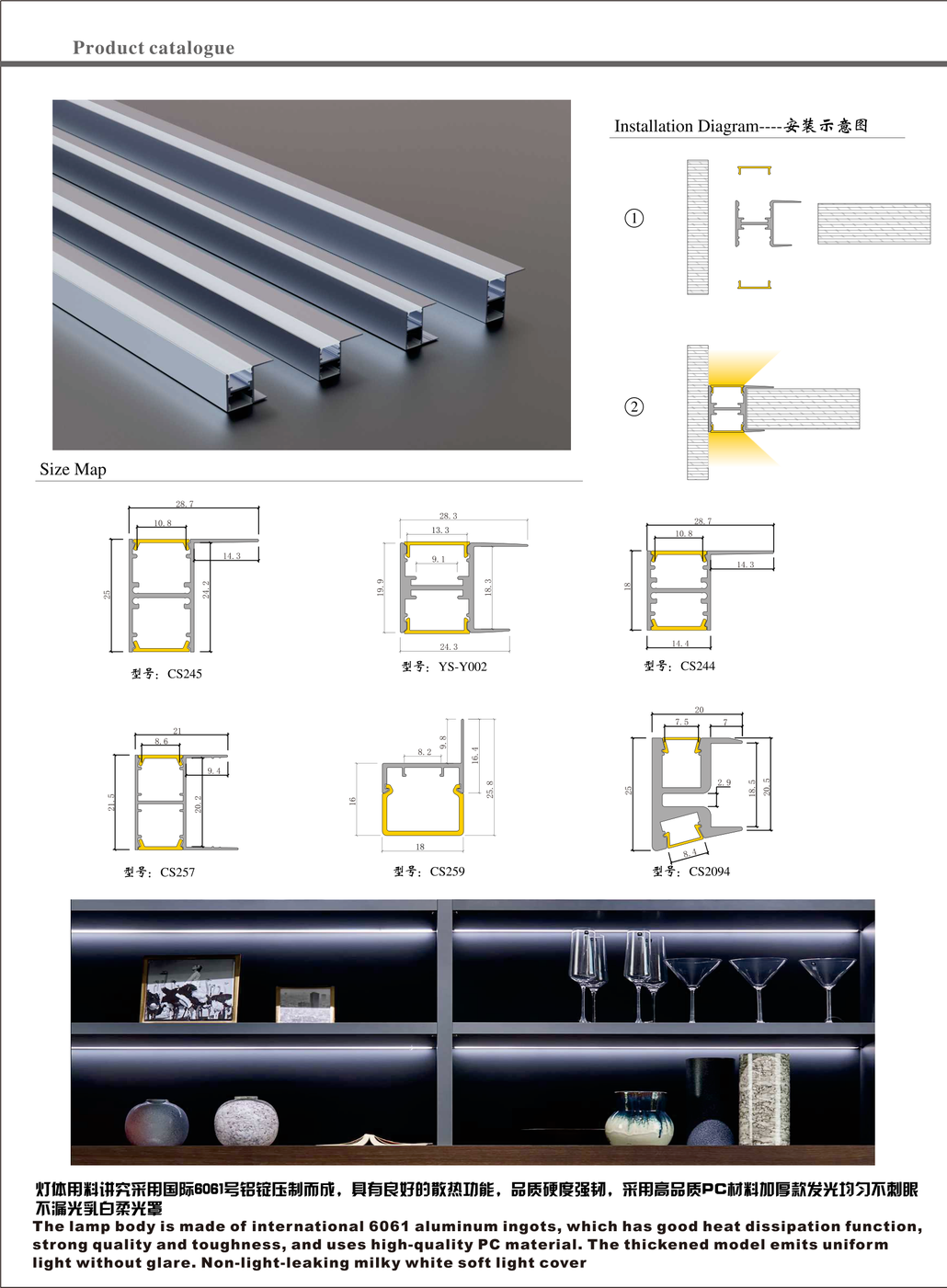

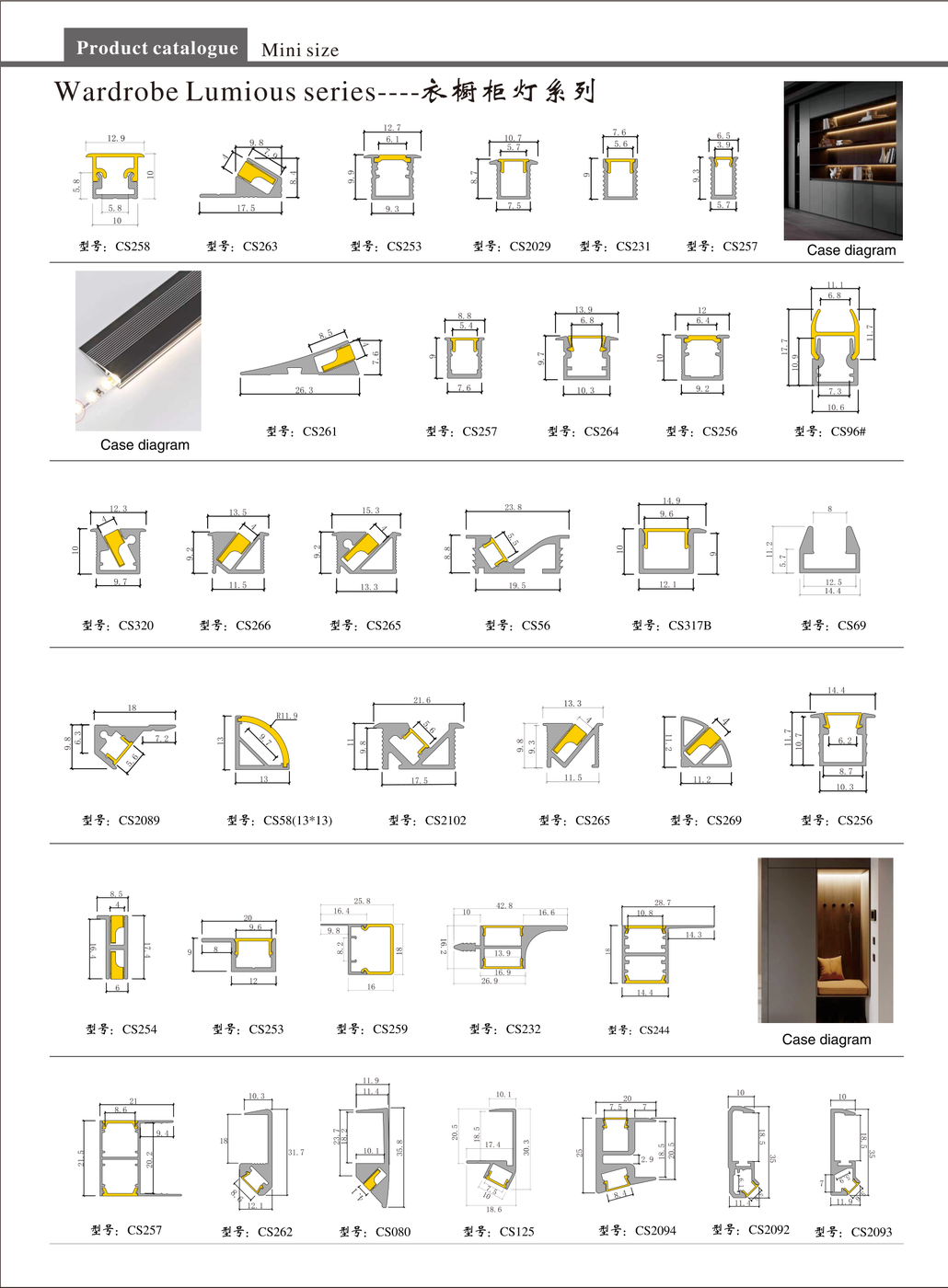

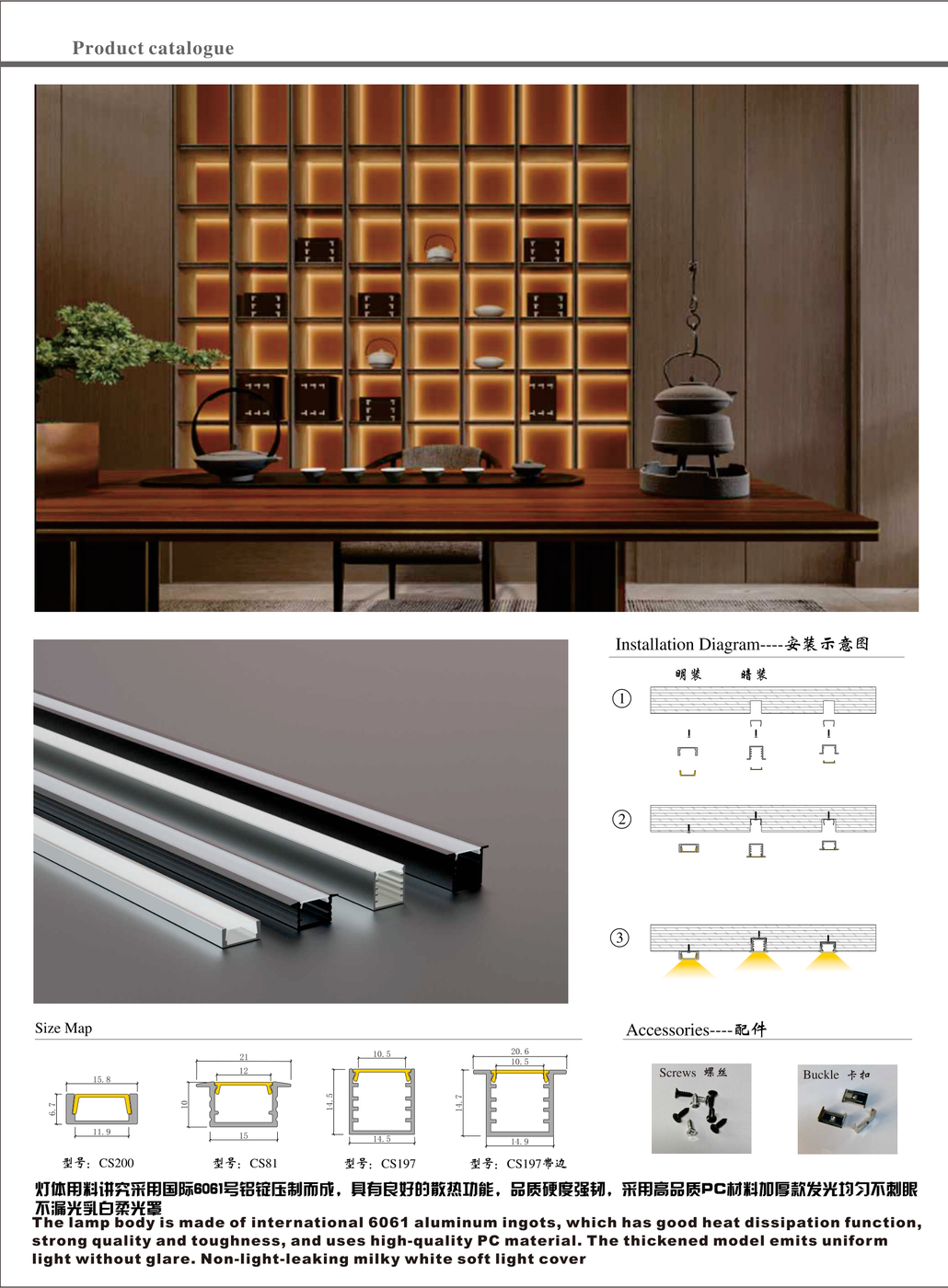

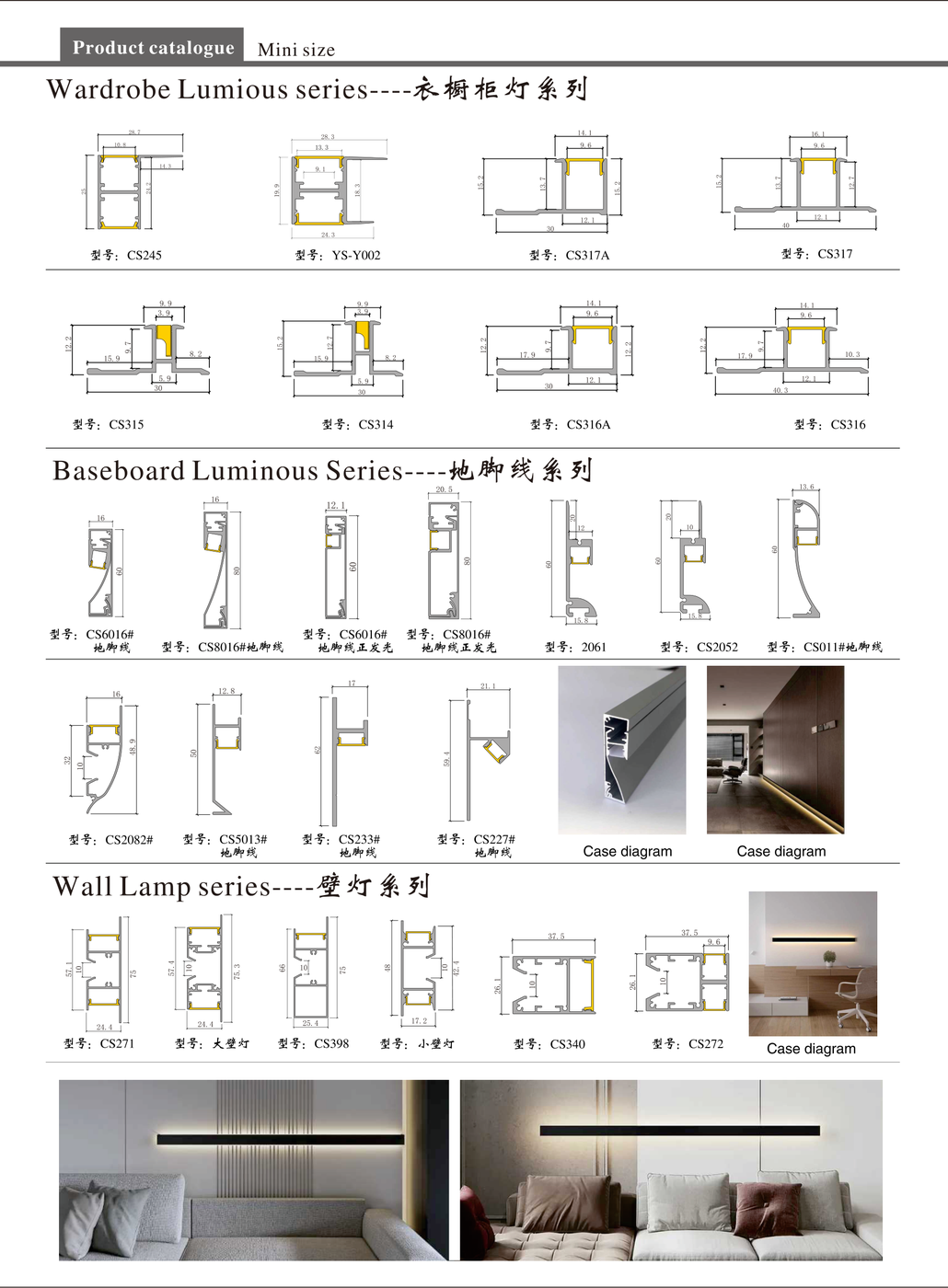

五、衣橱柜灯与层板系列

超薄截面，用于衣柜、橱柜、书柜、展示柜层板内嵌或明装，常用 45° 斜发光款以避免直视光源。

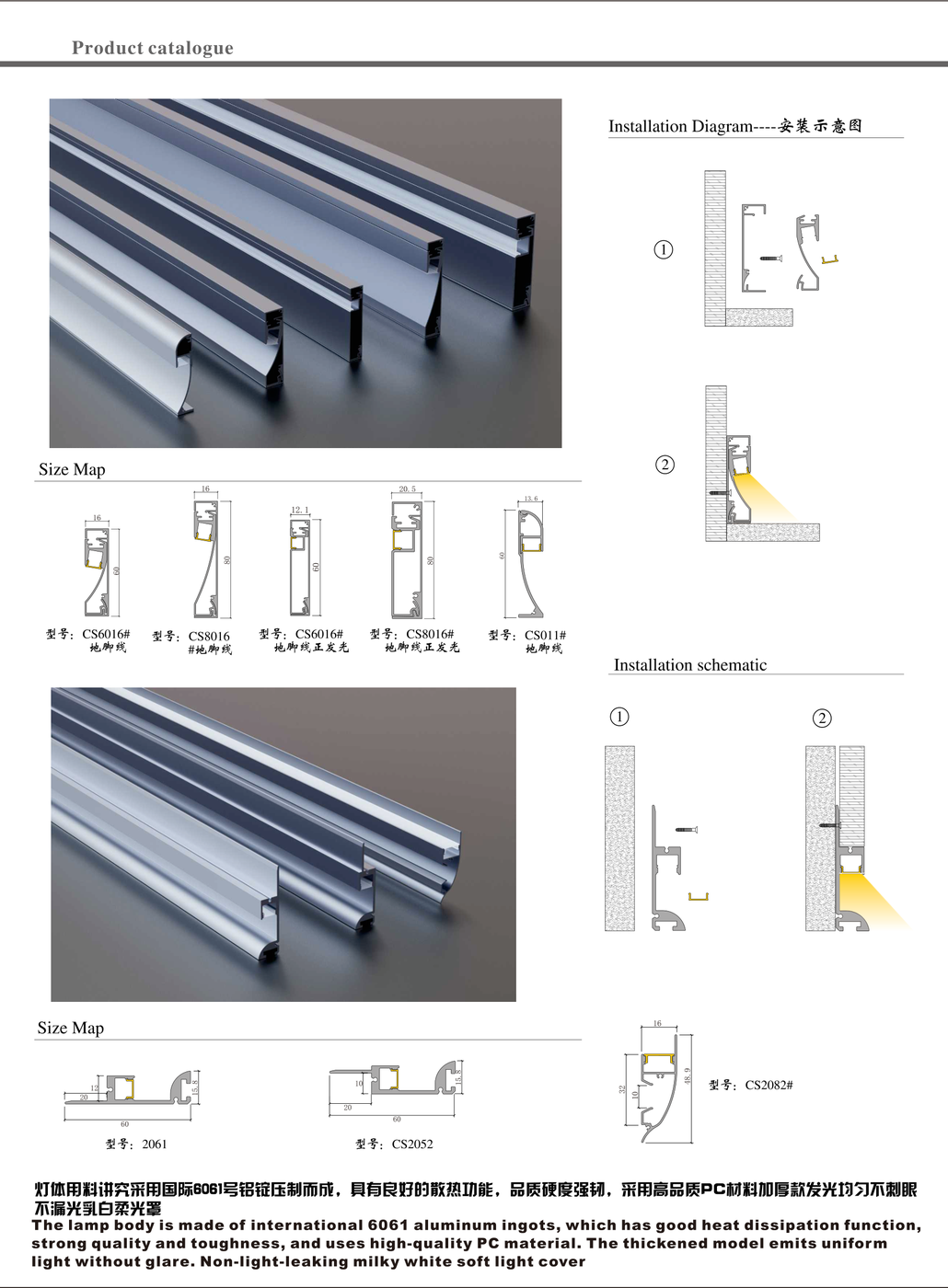

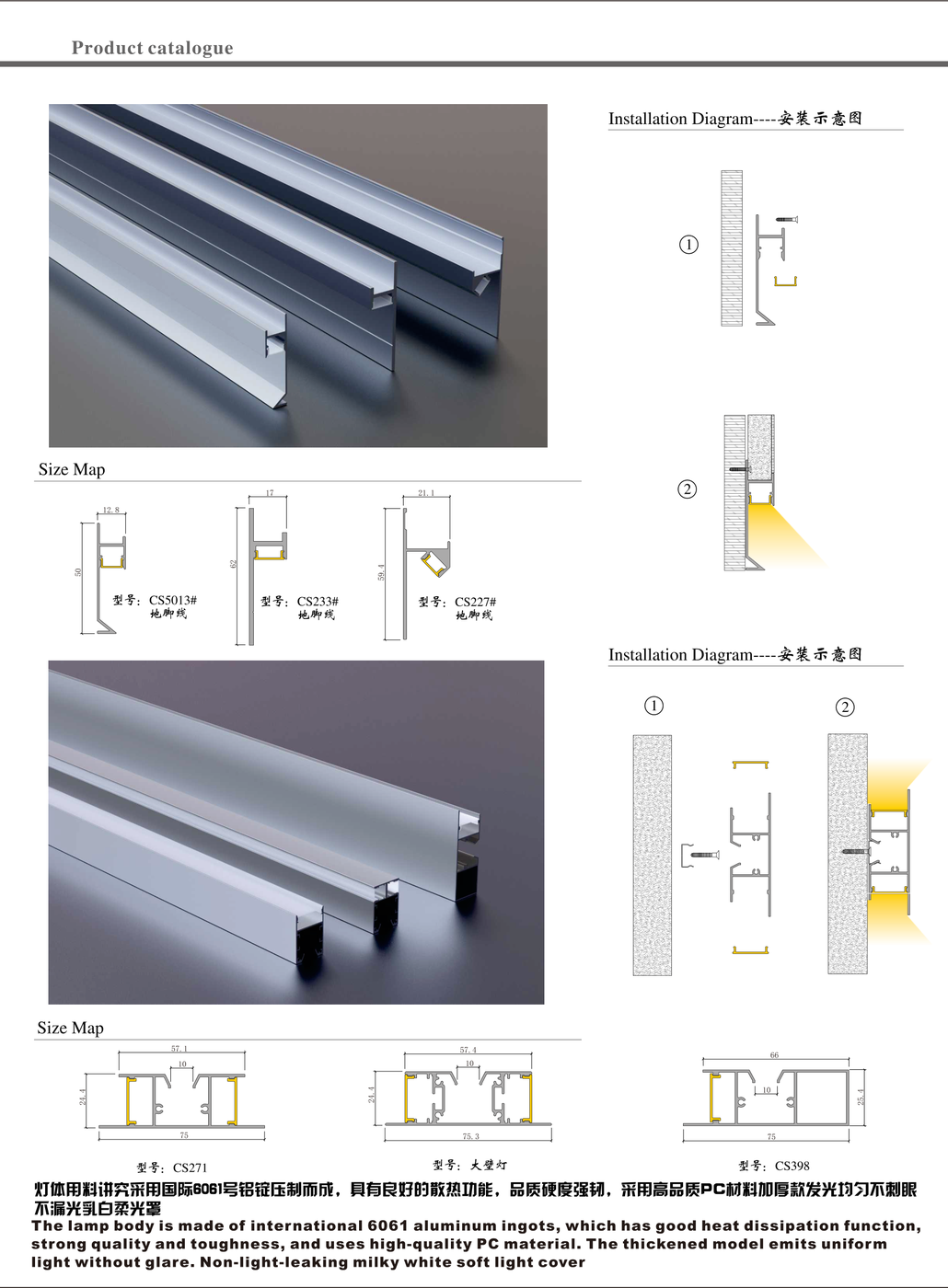

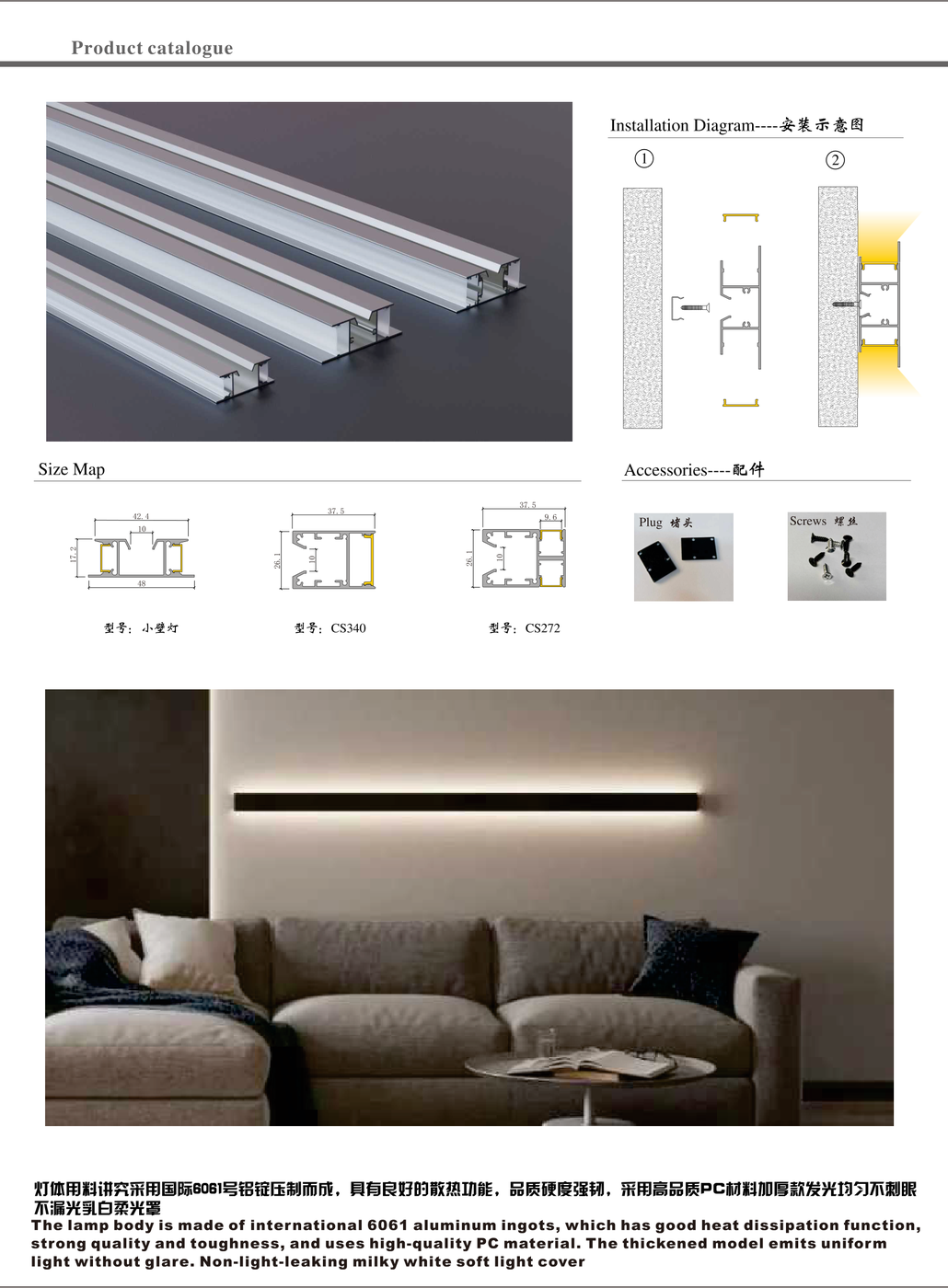

六、地脚线与壁灯系列

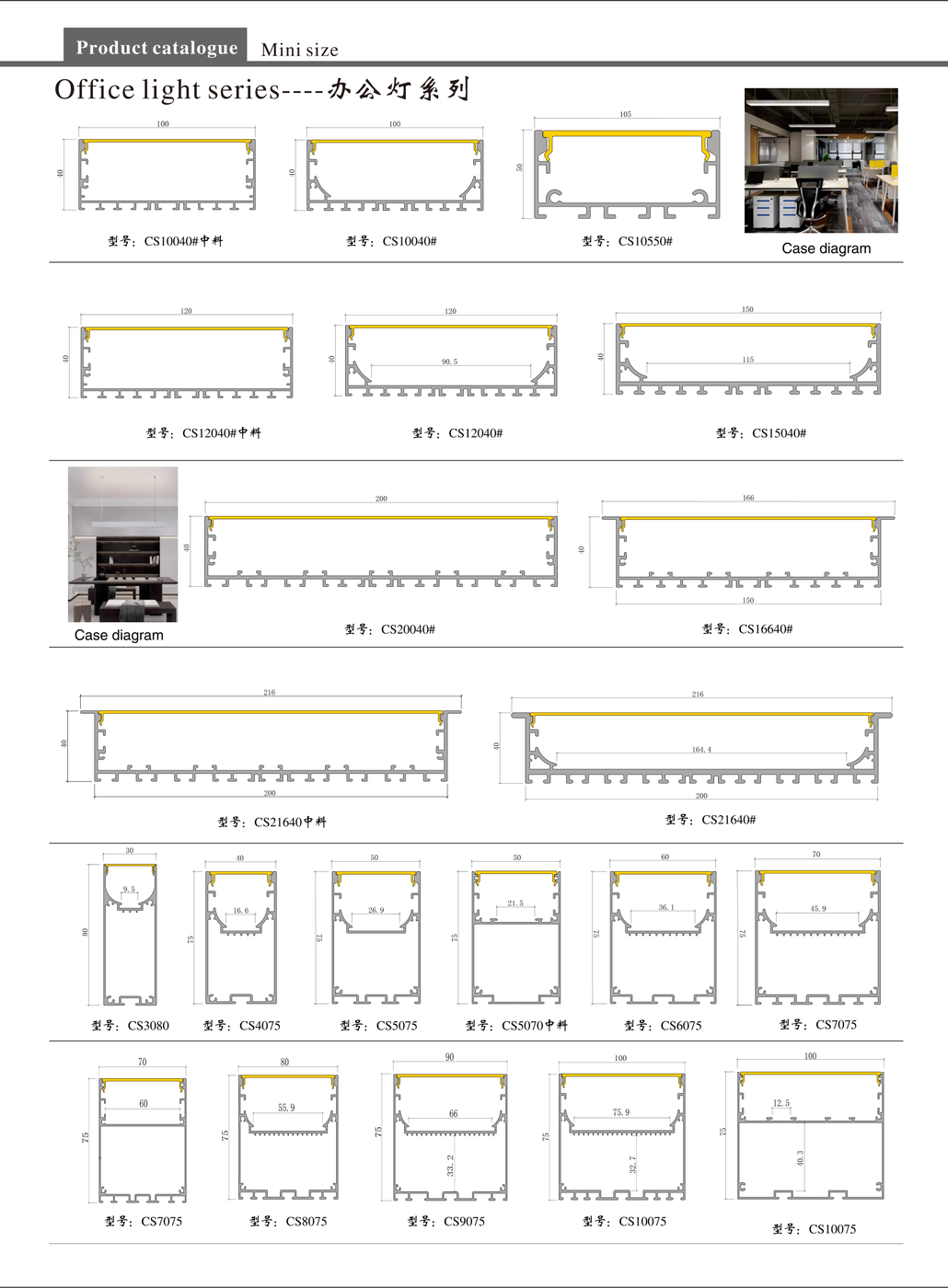

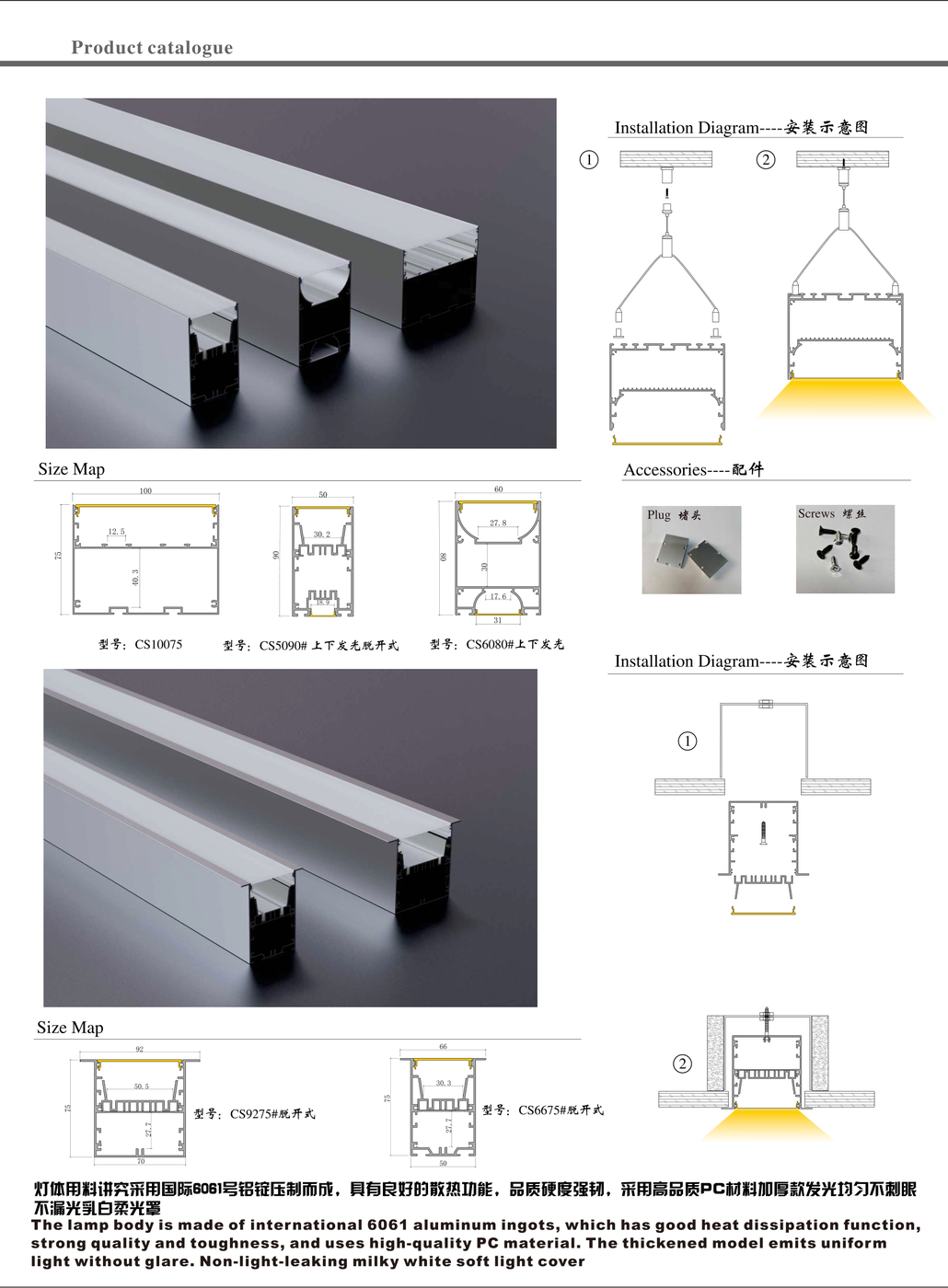

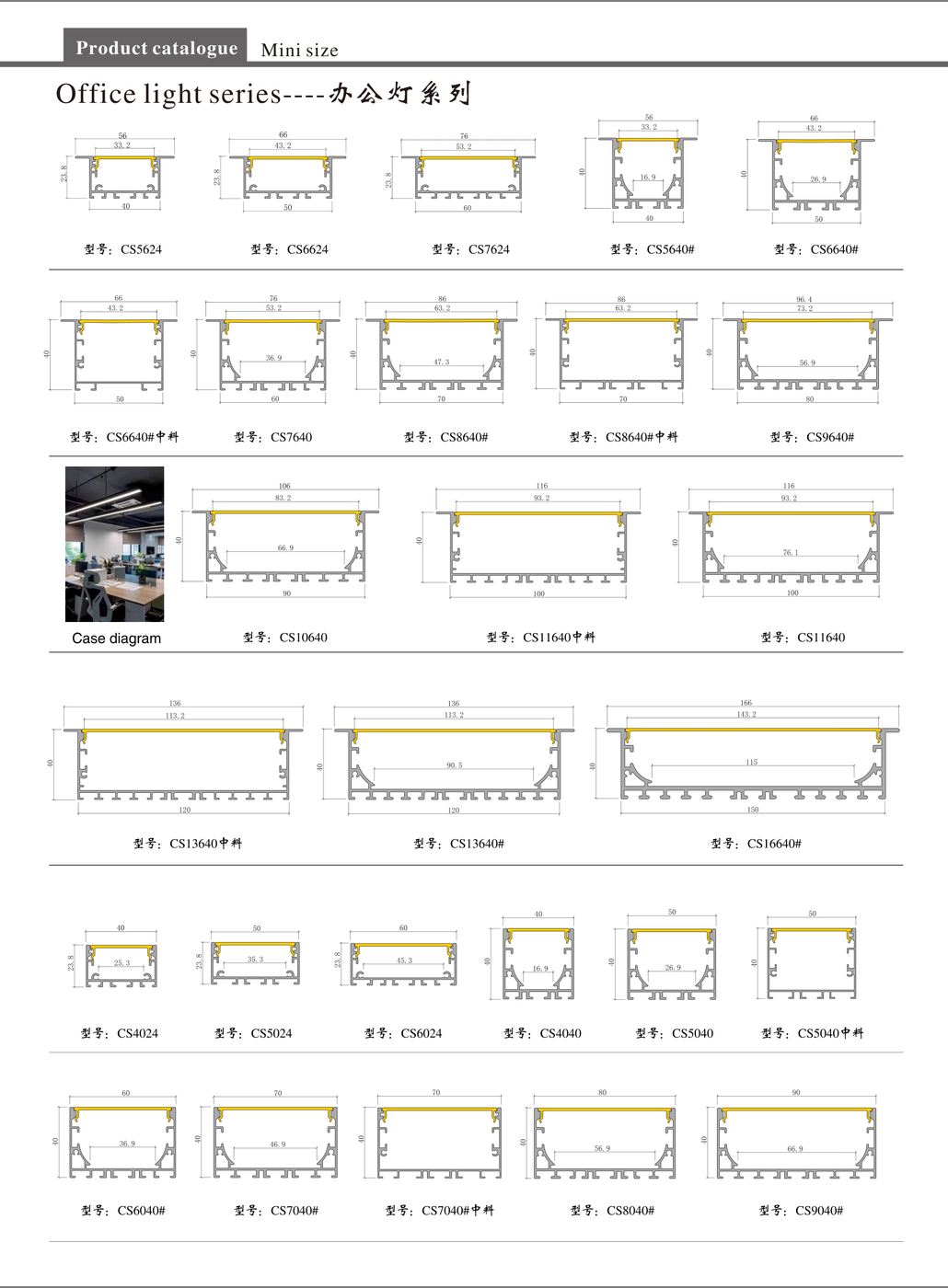

七、办公灯系列（吊线／吸顶线性灯具）

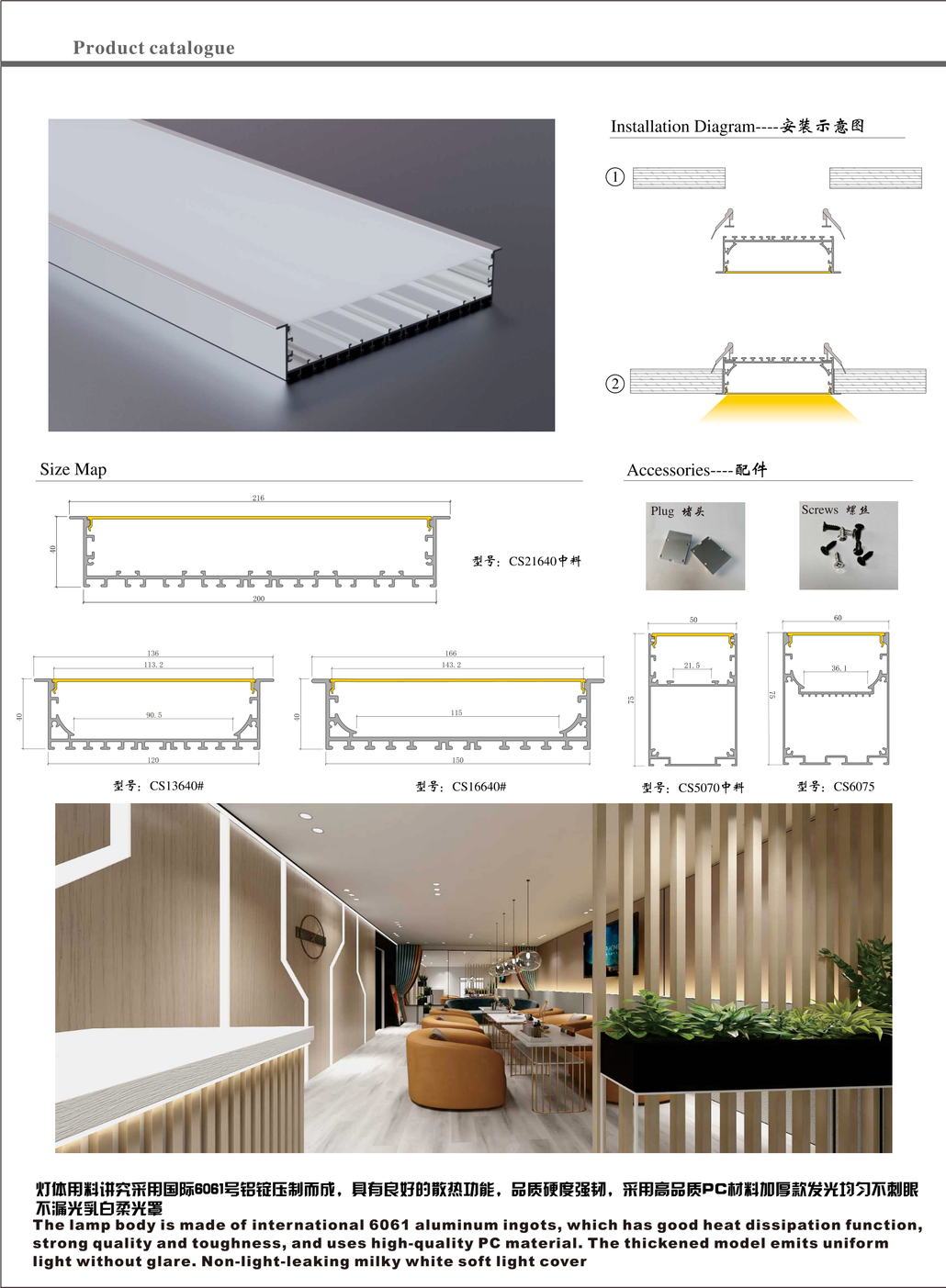

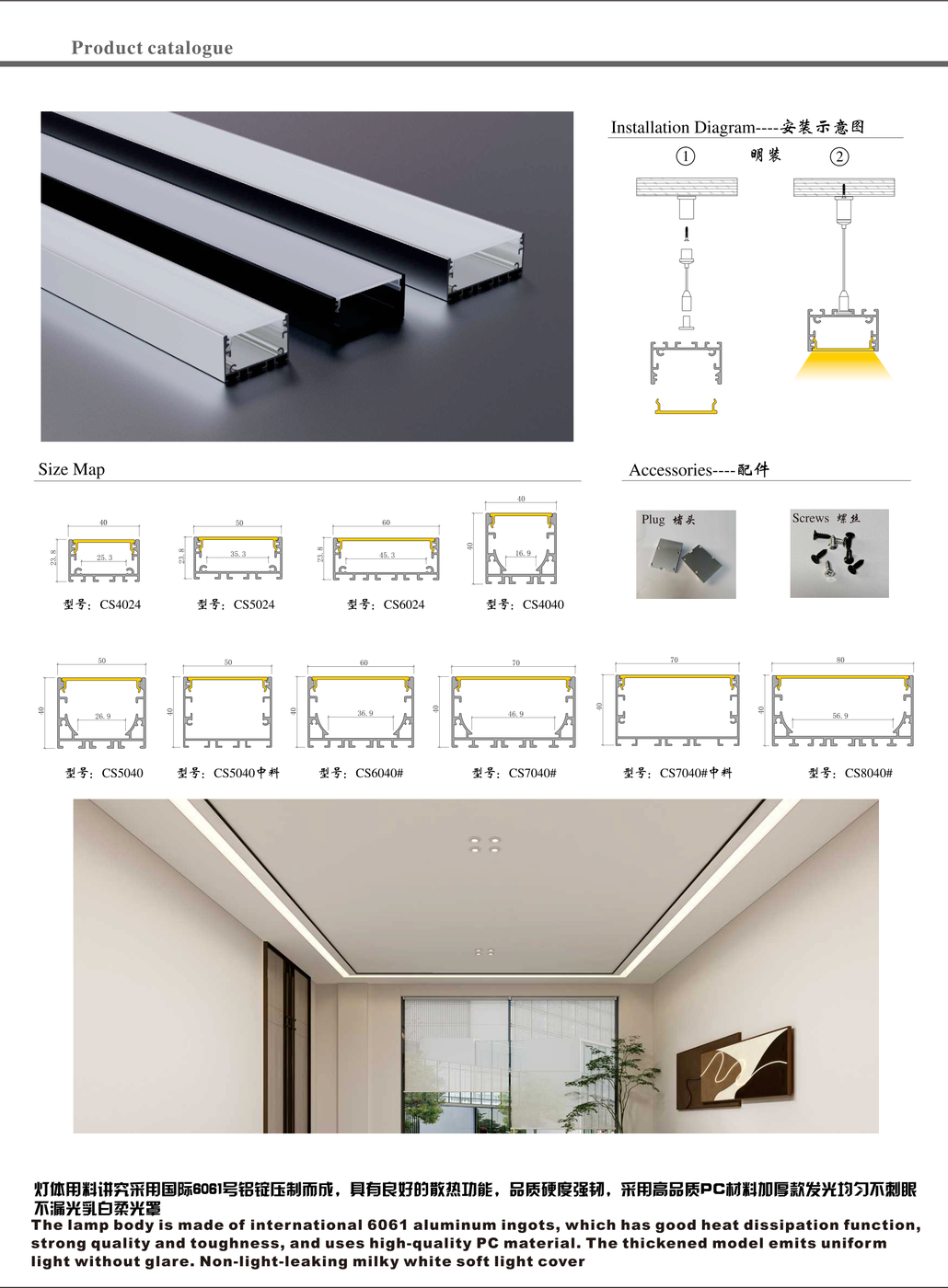

办公灯系列采用 40mm 高主梁结构，发光面宽度覆盖 40mm 至 216mm，其中 CS21640中料 发光面宽约 200mm，为画册中最宽的线性灯具截面，适用于大空间整片式线性照明。另有透镜款（Lens）、上下发光款与脱开式结构可选。

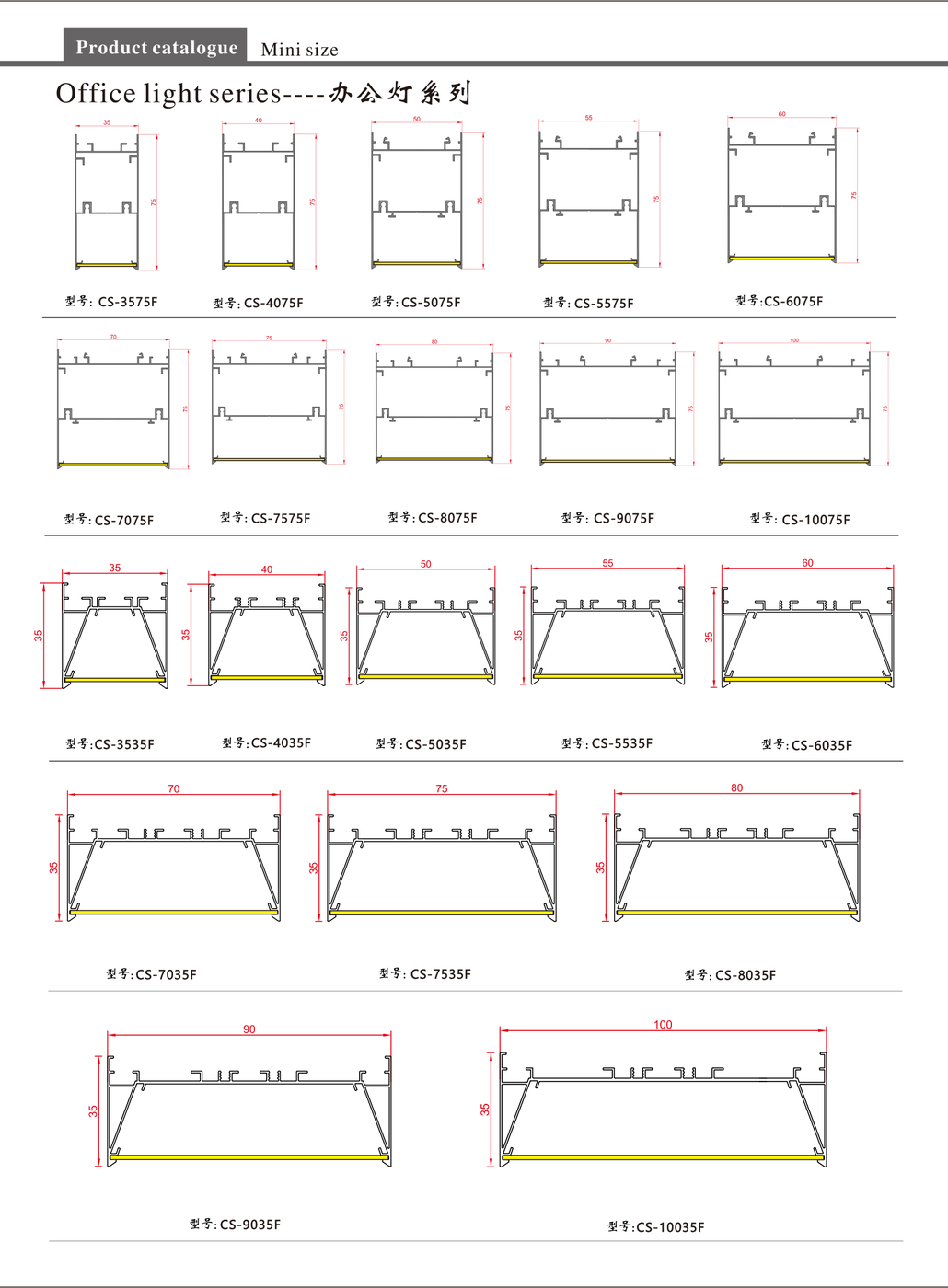

7.1 窄截面吊装款（CS-××××F 系列代号）

画册列出的规格代号：

• CS-3575F 系列：CS-3575F、CS-4075F、CS-5075F、CS-5575F、CS-6075F、CS-7075F、CS-7575F、CS-8075F、CS-9075F、CS-10075F

• CS-3535F 系列：CS-3535F、CS-4035F、CS-5035F、CS-5535F、CS-6035F、CS-7035F、CS-7535F、CS-8035F、CS-9035F、CS-10035F

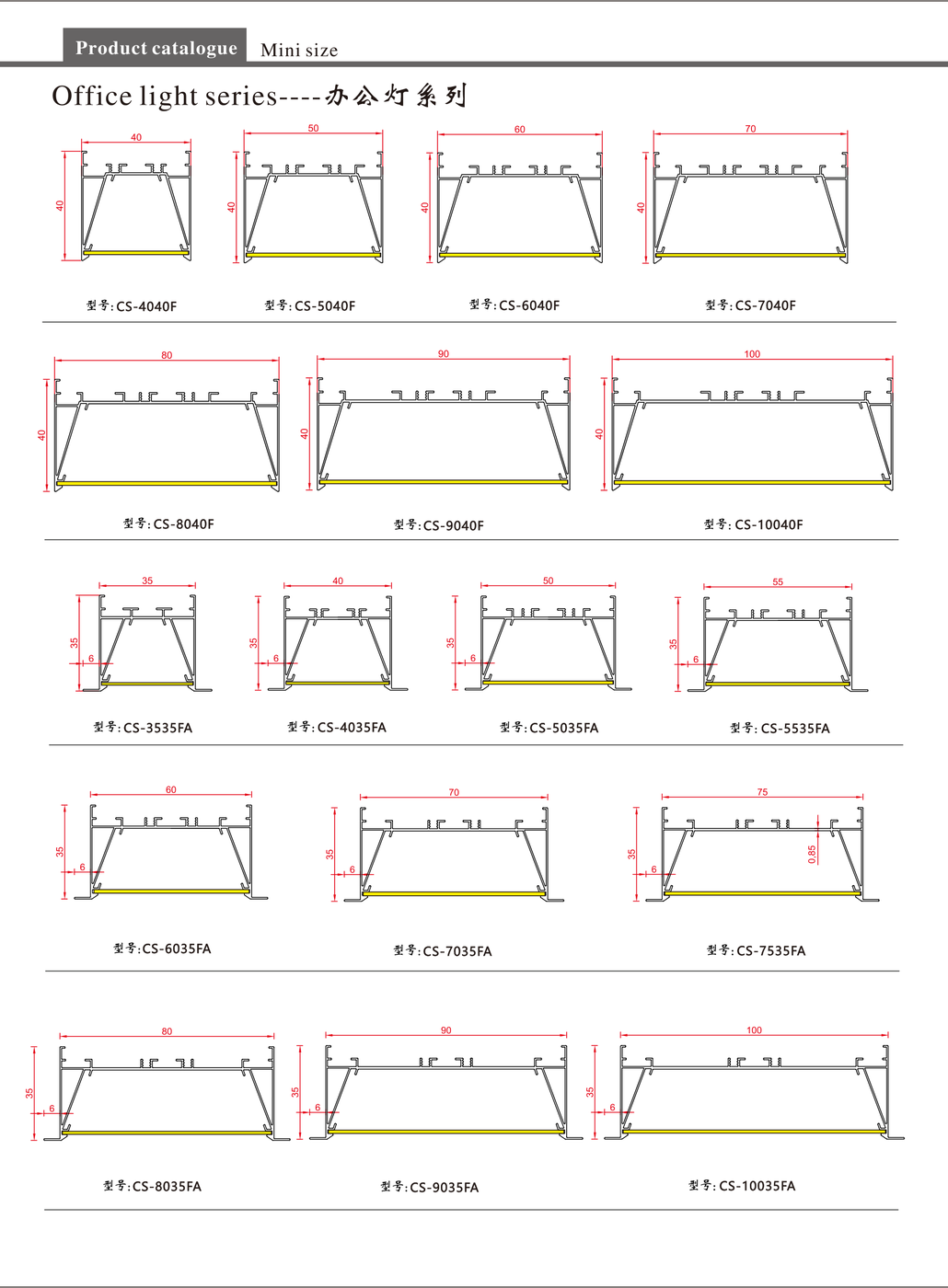

• CS-4040F 系列：CS-4040F、CS-5040F、CS-6040F、CS-7040F、CS-8040F、CS-9040F、CS-10040F

• CS-3535FA 系列：CS-3535FA、CS-4035FA、CS-5035FA、CS-5535FA、CS-6035FA、CS-7035FA、CS-7535FA、CS-8035FA、CS-9035FA、CS-10035FA

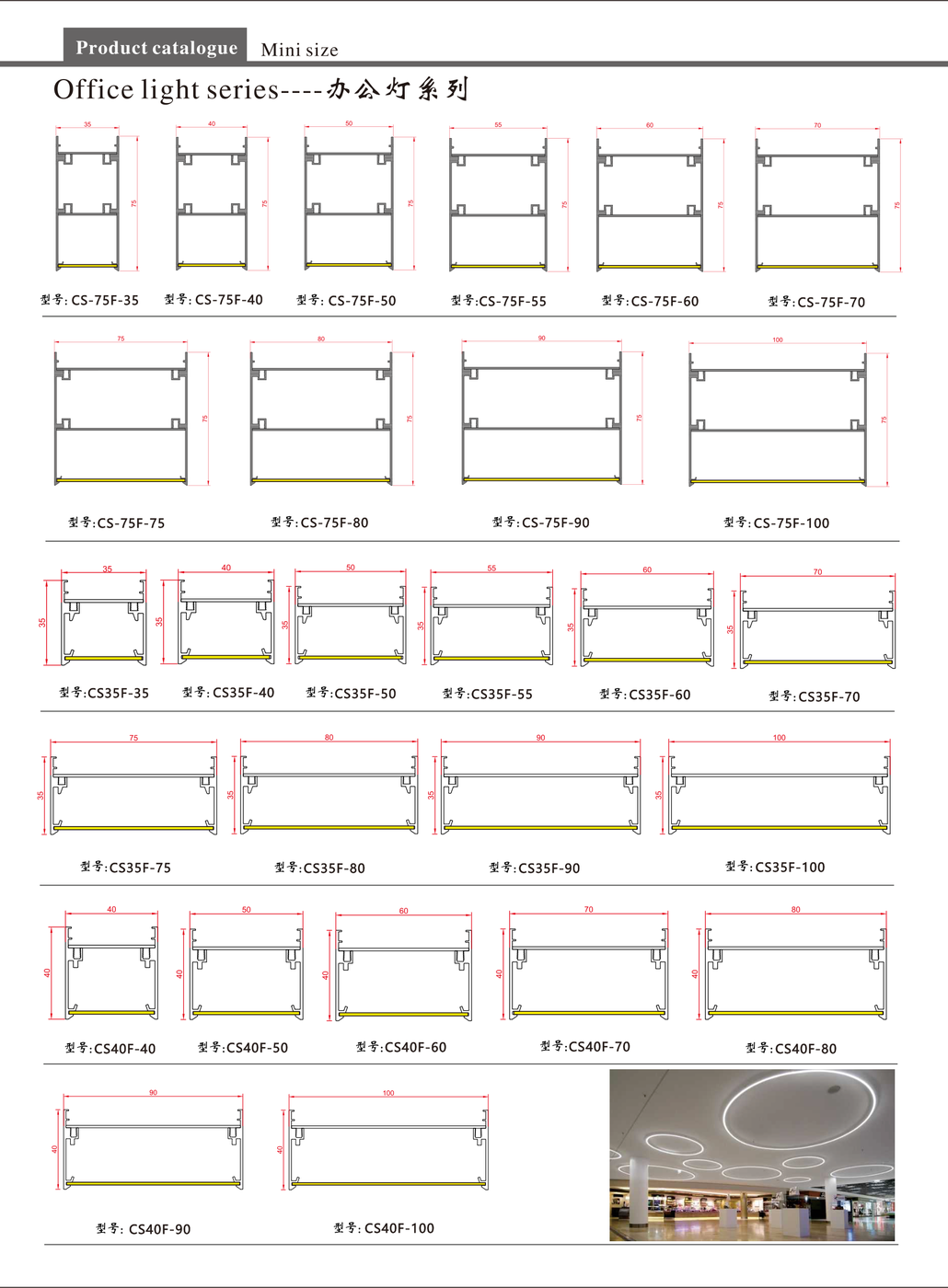

• CS-75F 系列：CS-75F-35、CS-75F-40、CS-75F-50、CS-75F-55、CS-75F-60、CS-75F-70、CS-75F-75、CS-75F-80、CS-75F-90、CS-75F-100

• CS35F 系列：CS35F-35、CS35F-40、CS35F-50、CS35F-55、CS35F-60、CS35F-70、CS35F-75、CS35F-80、CS35F-90、CS35F-100

• CS40F 系列：CS40F-40、CS40F-50、CS40F-60、CS40F-70、CS40F-80、CS40F-90、CS40F-100

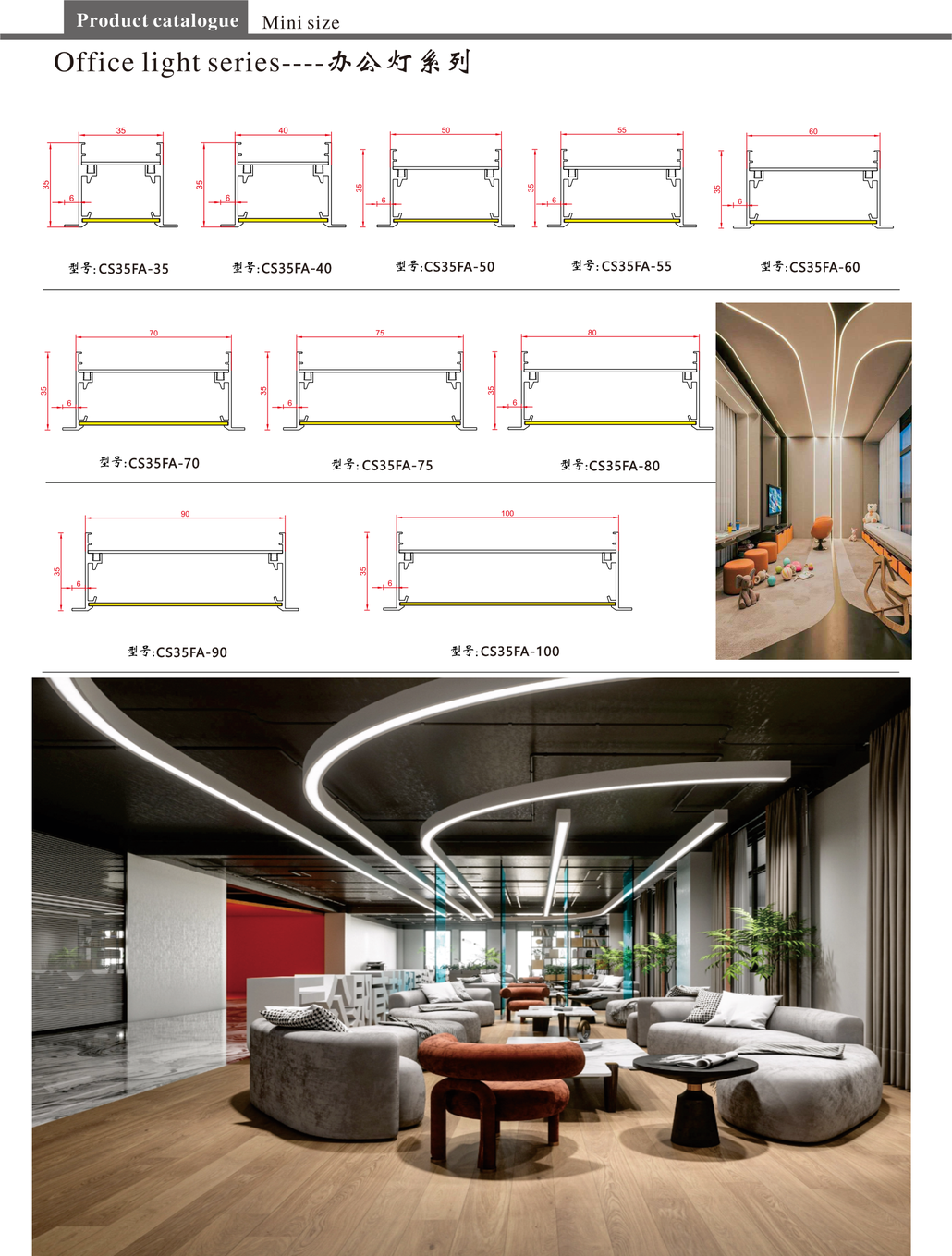

• CS35FA 系列：CS35FA-35、CS35FA-40、CS35FA-50、CS35FA-55、CS35FA-60、CS35FA-70、CS35FA-75、CS35FA-80、CS35FA-90、CS35FA-100

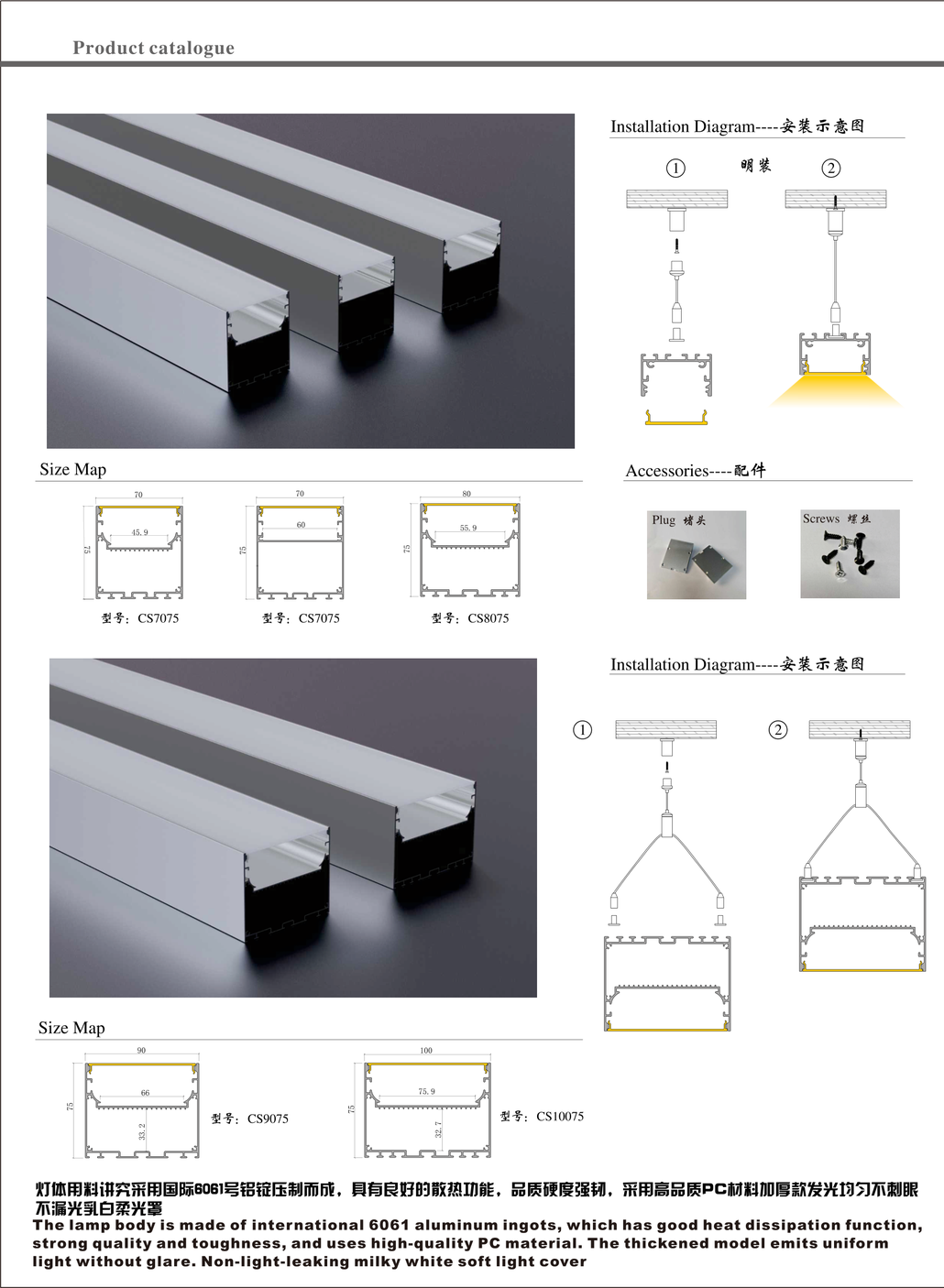

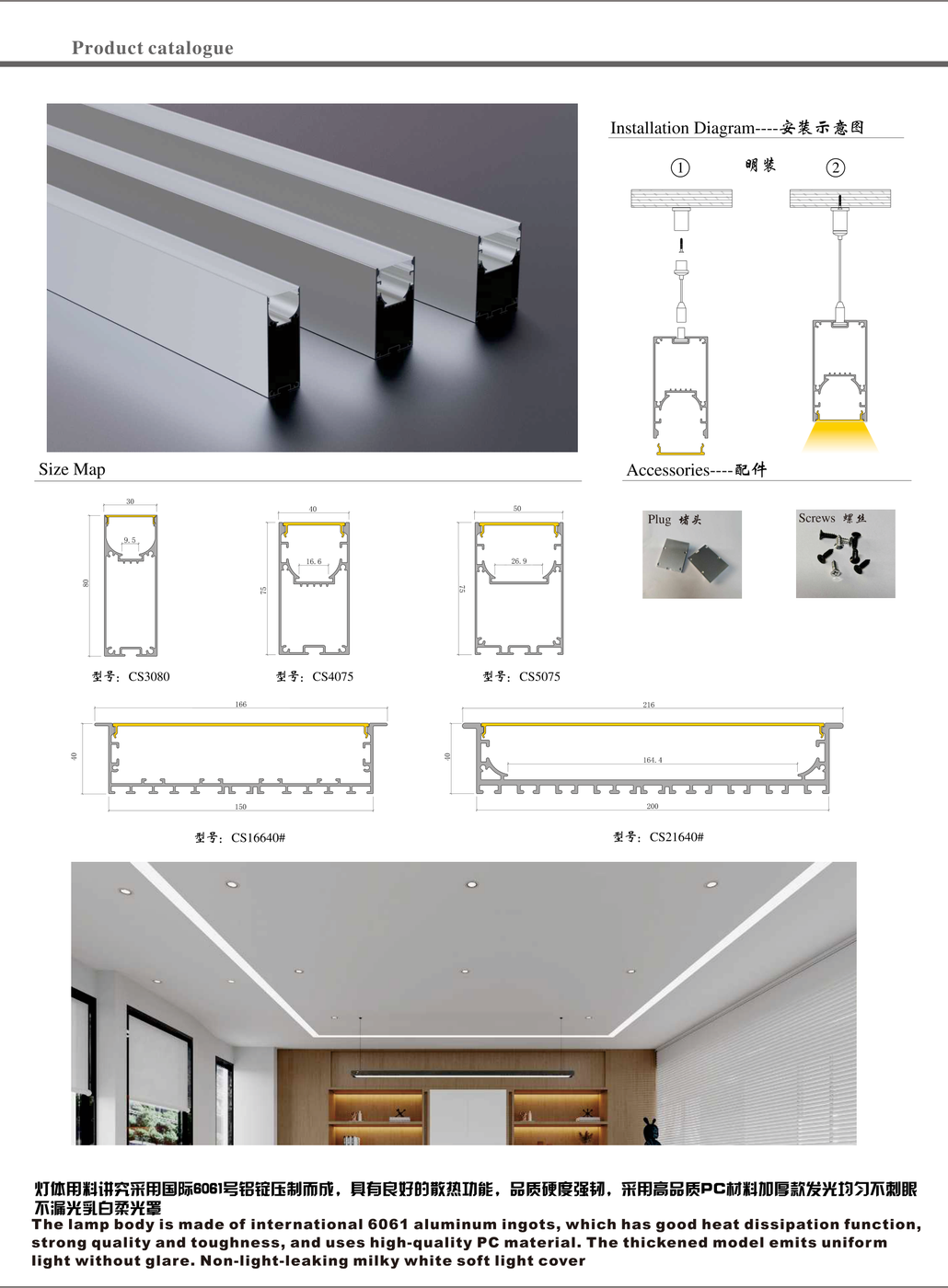

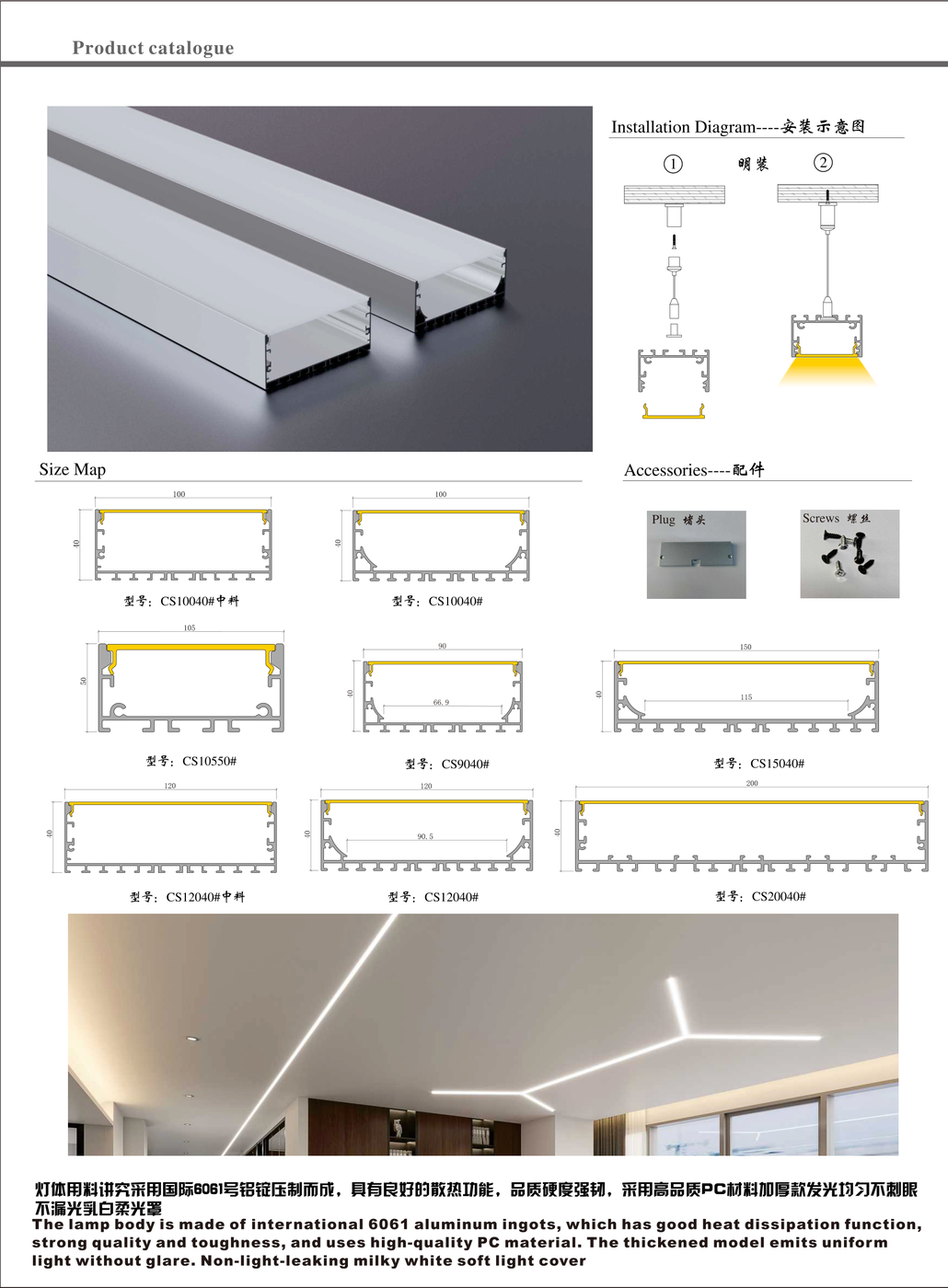

7.2 宽截面办公灯（发光面 40–216mm）

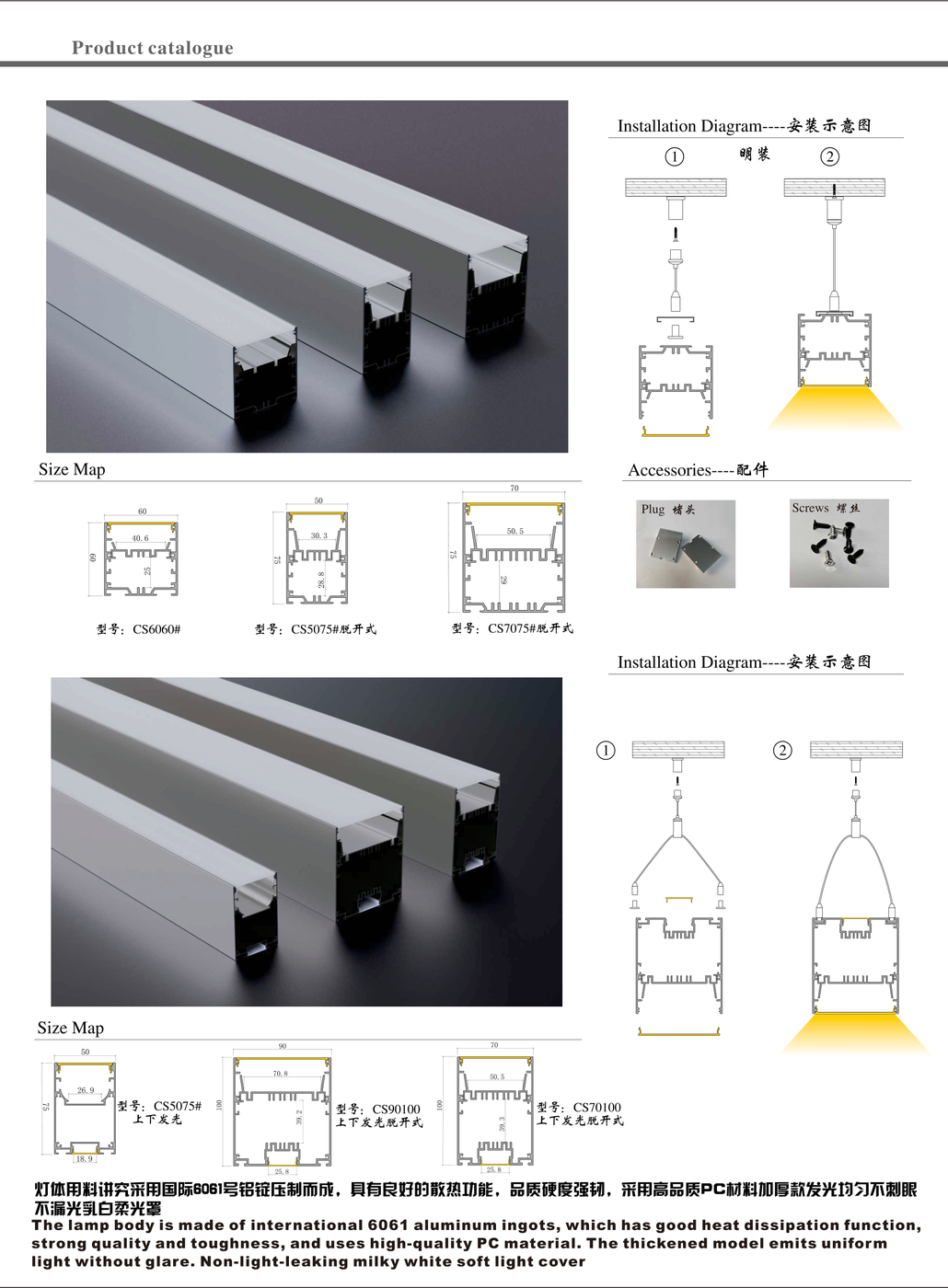

上下发光与脱开式：CS5090#上下发光脱开式（90mm 高）、CS6080#上下发光（80mm 高）、CS5075#脱开式（75mm 高）、CS7075#脱开式（75mm 高）。脱开式指灯具与安装架分离，先装架后上灯，便于大面积连续施工。

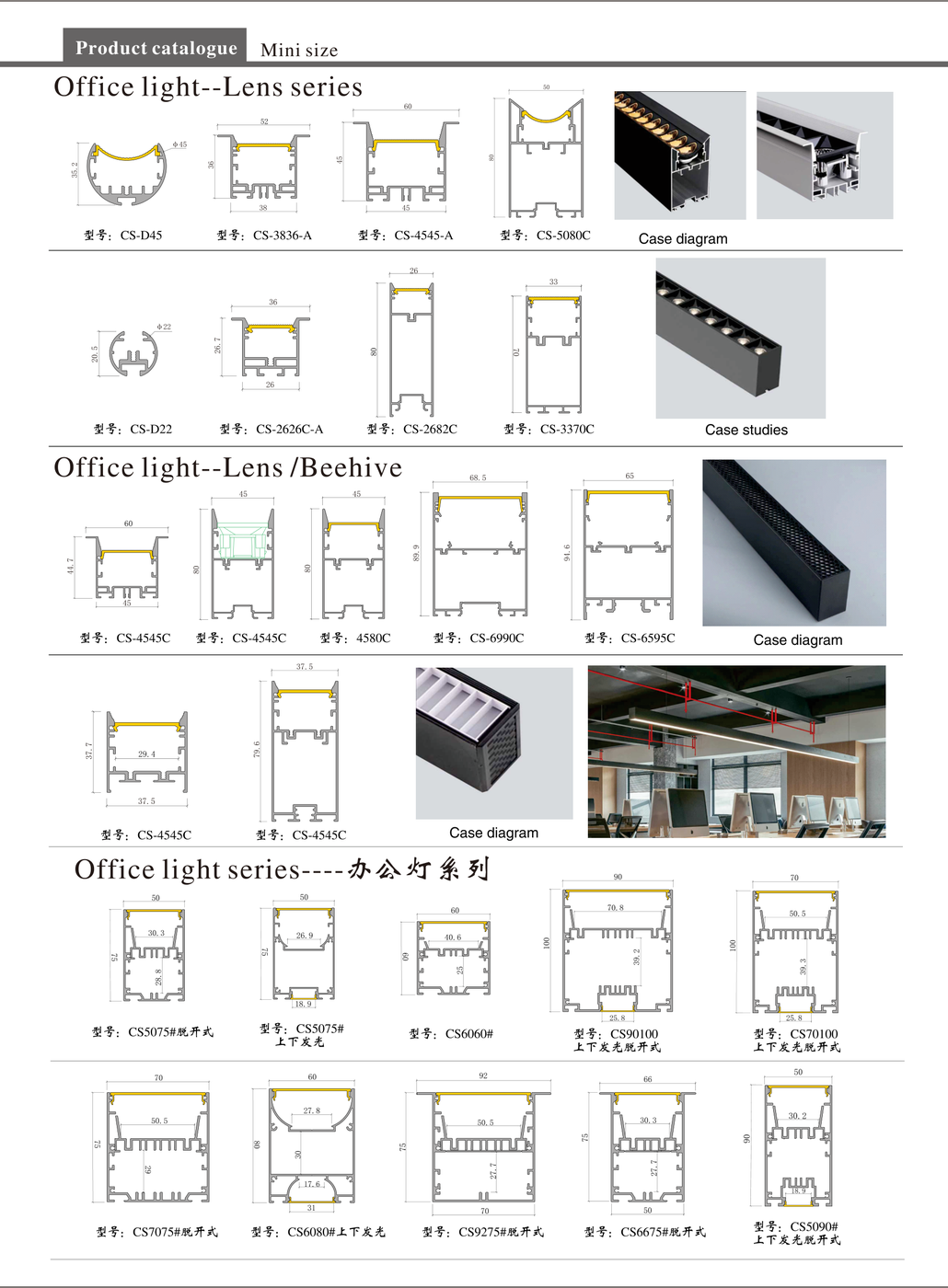

透镜款：Office light--Lens 系列采用透镜配光，截面 50mm 与 52／60mm 规格，出光角度更集中，适合需要控制眩光的办公照明。

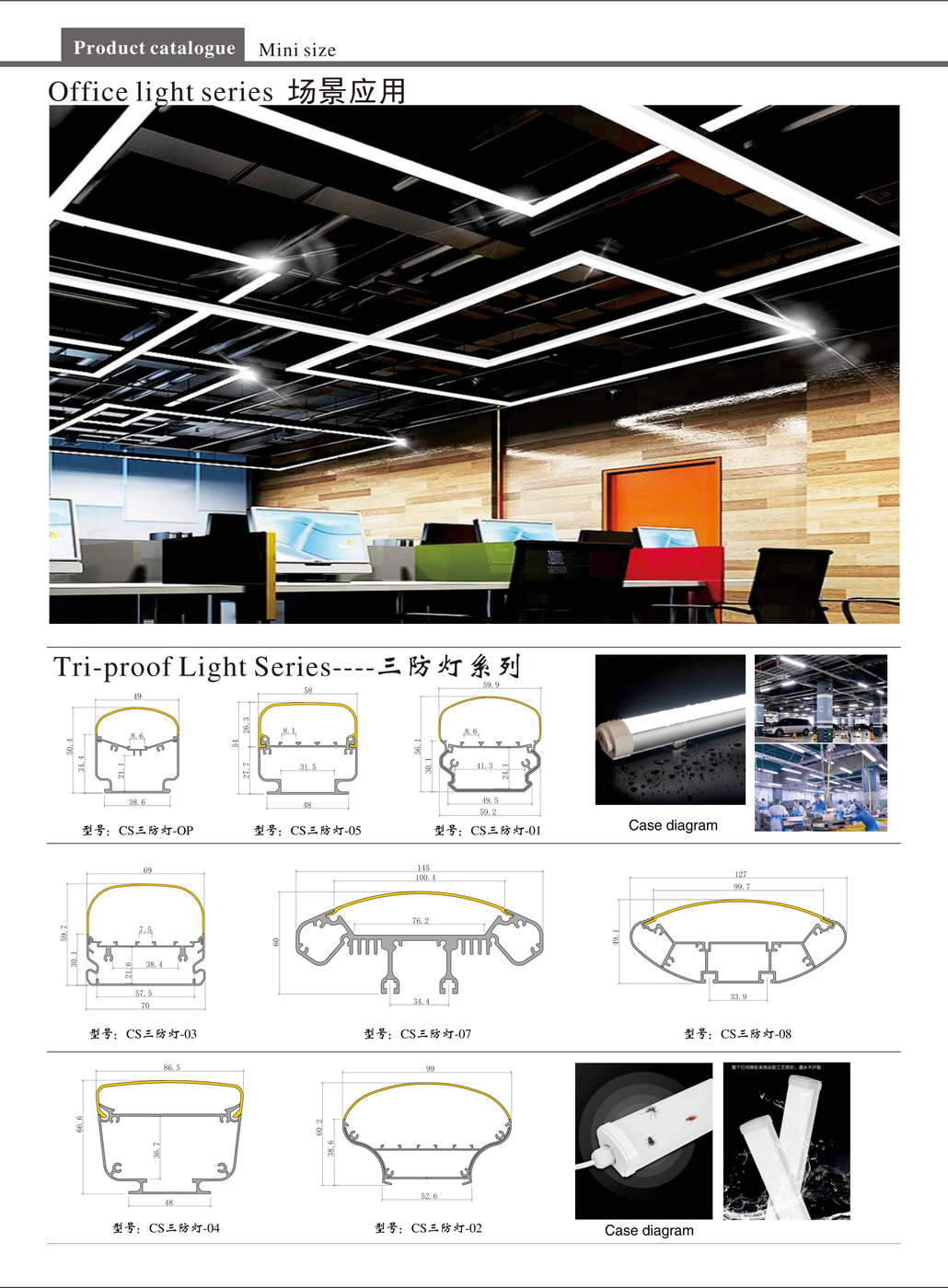

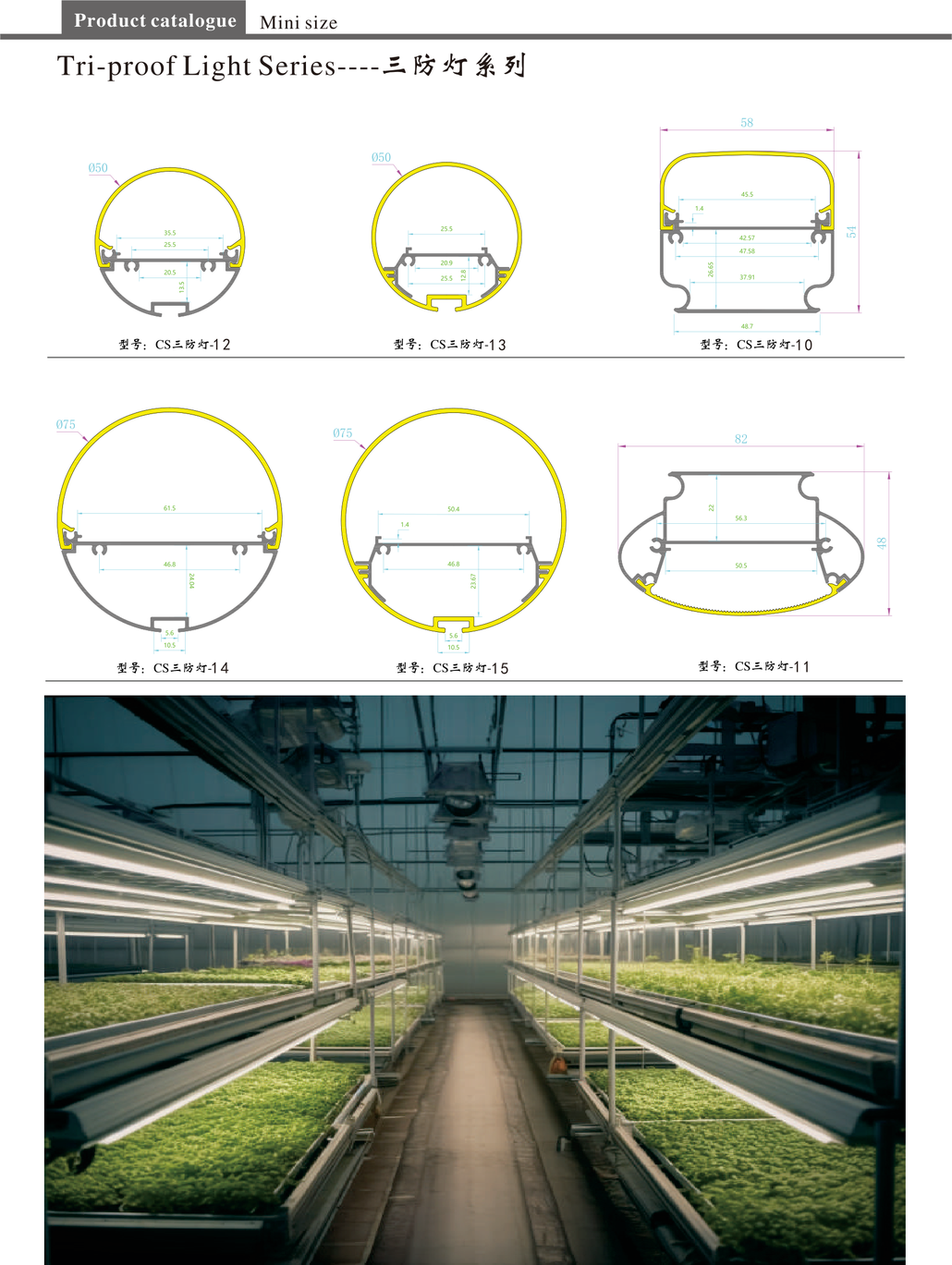

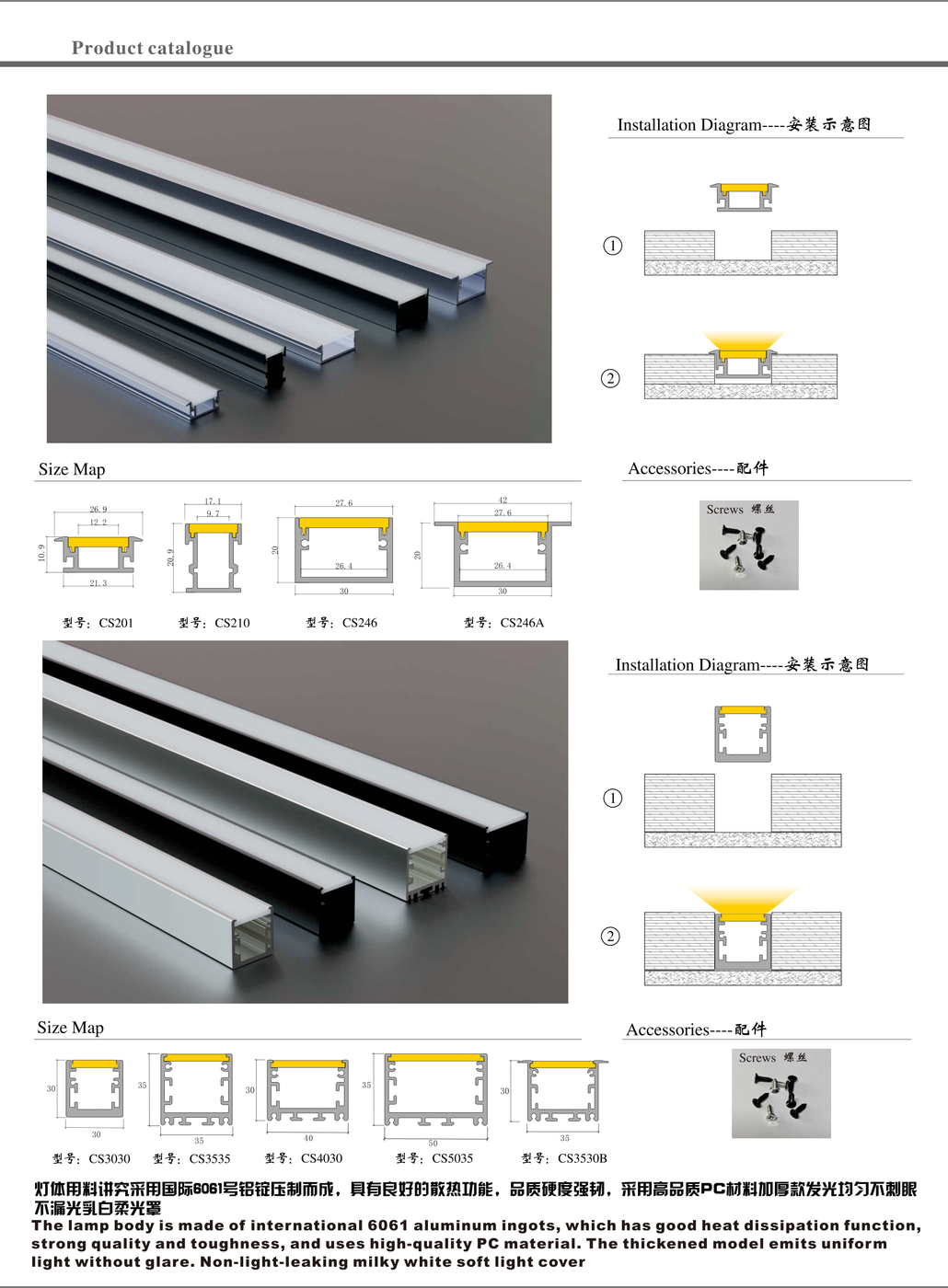

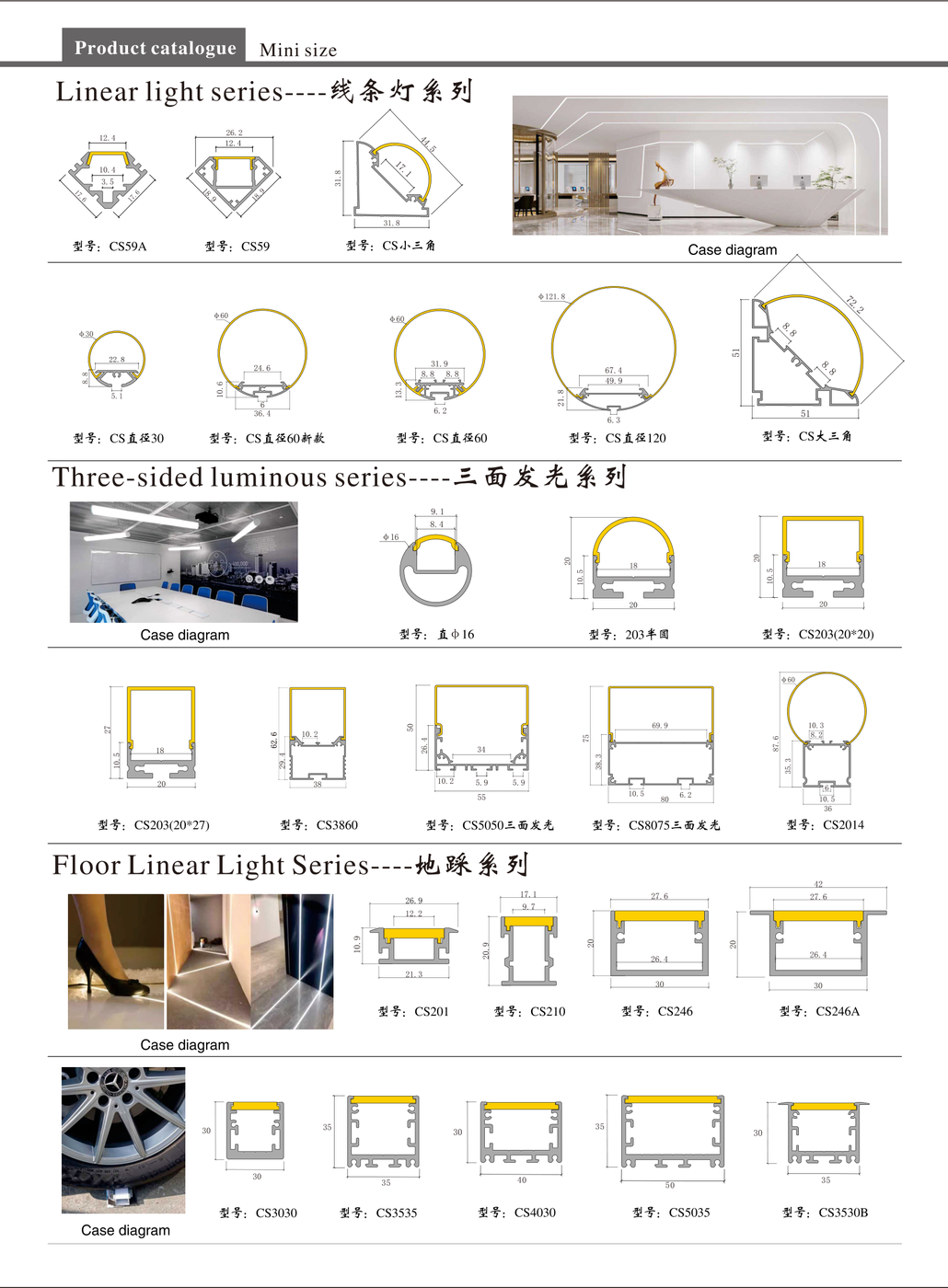

八、三面发光、地面与三防灯系列

九、安装方式

• 明装：型材直接固定于墙／顶／柜体表面，出光面外露，施工简便

• 暗装（预埋）：在基层预留槽位嵌入，饰面完成后与墙面齐平，无缝线条效果

• 吊装：经吊线或吊杆悬吊，多用于办公与商业空间

• 吸顶：直接吸顶安装

• 卡入式：型材卡入预留卡槽，便于后期维护拆卸

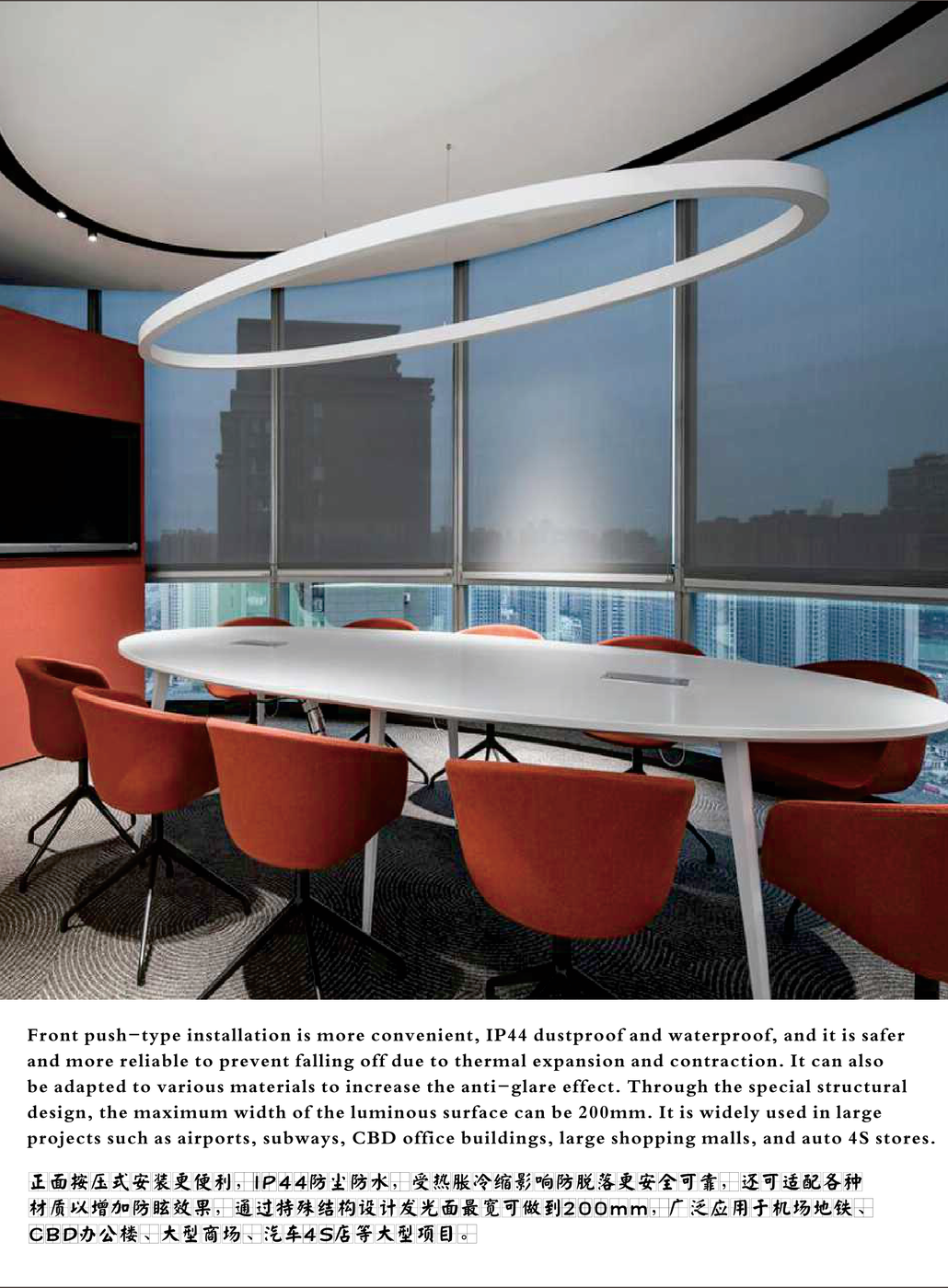

• 正面按压式：正面按压安装更便利，IP44 防尘防水，受热胀冷缩影响防脱落，更安全可靠；可适配各种材质面层以增强防眩效果

• 封端与拼接：堵头 + 硅胶垫密封；堵头 + 硅胶垫 + 挂板用于吊装；长距离连续线条按需拼接

十、可定制范围

• 长度：型材可按米裁切，按项目尺寸下料

• 发光面宽度：通过特殊结构设计，最宽可做到 200mm

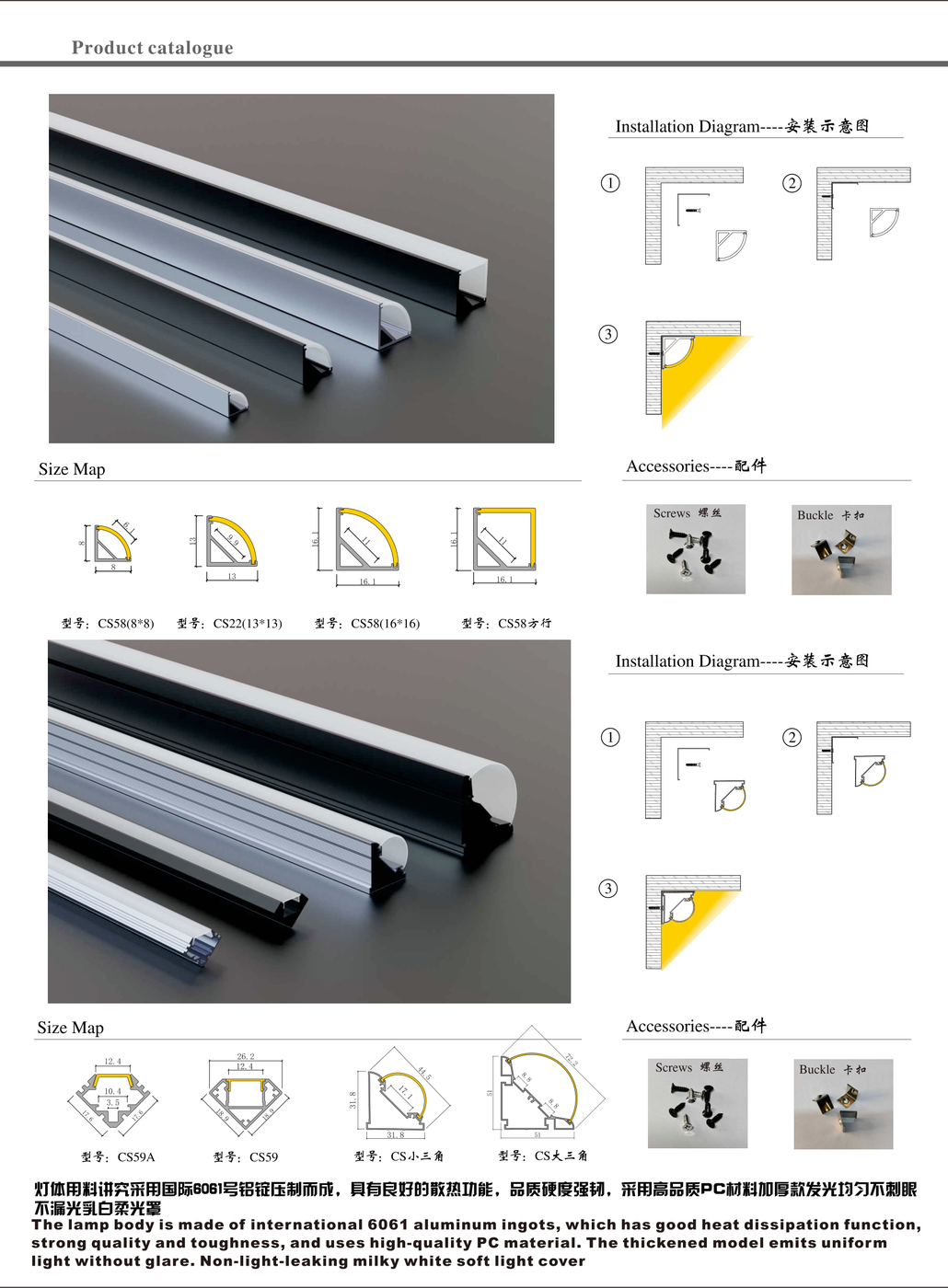

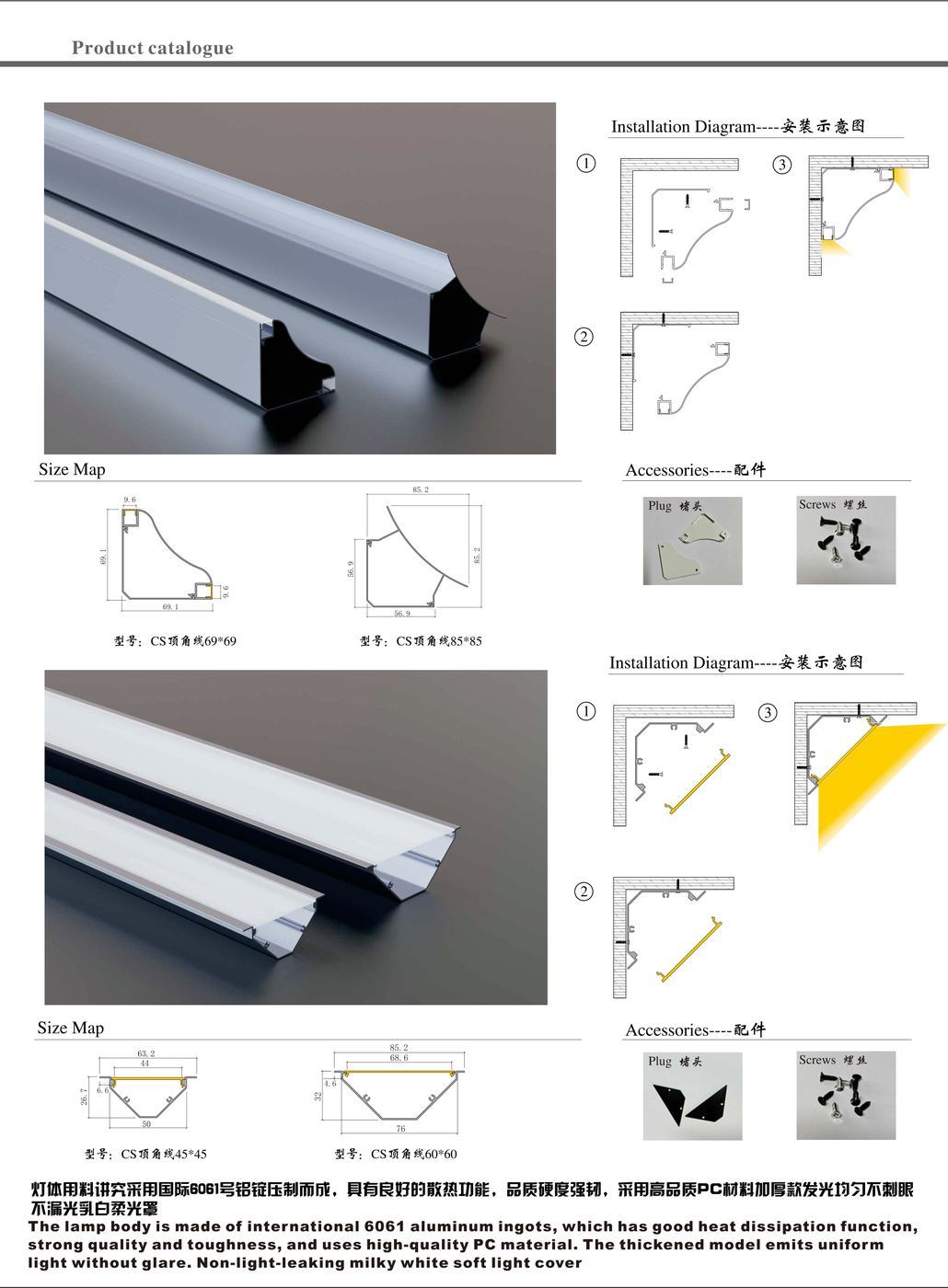

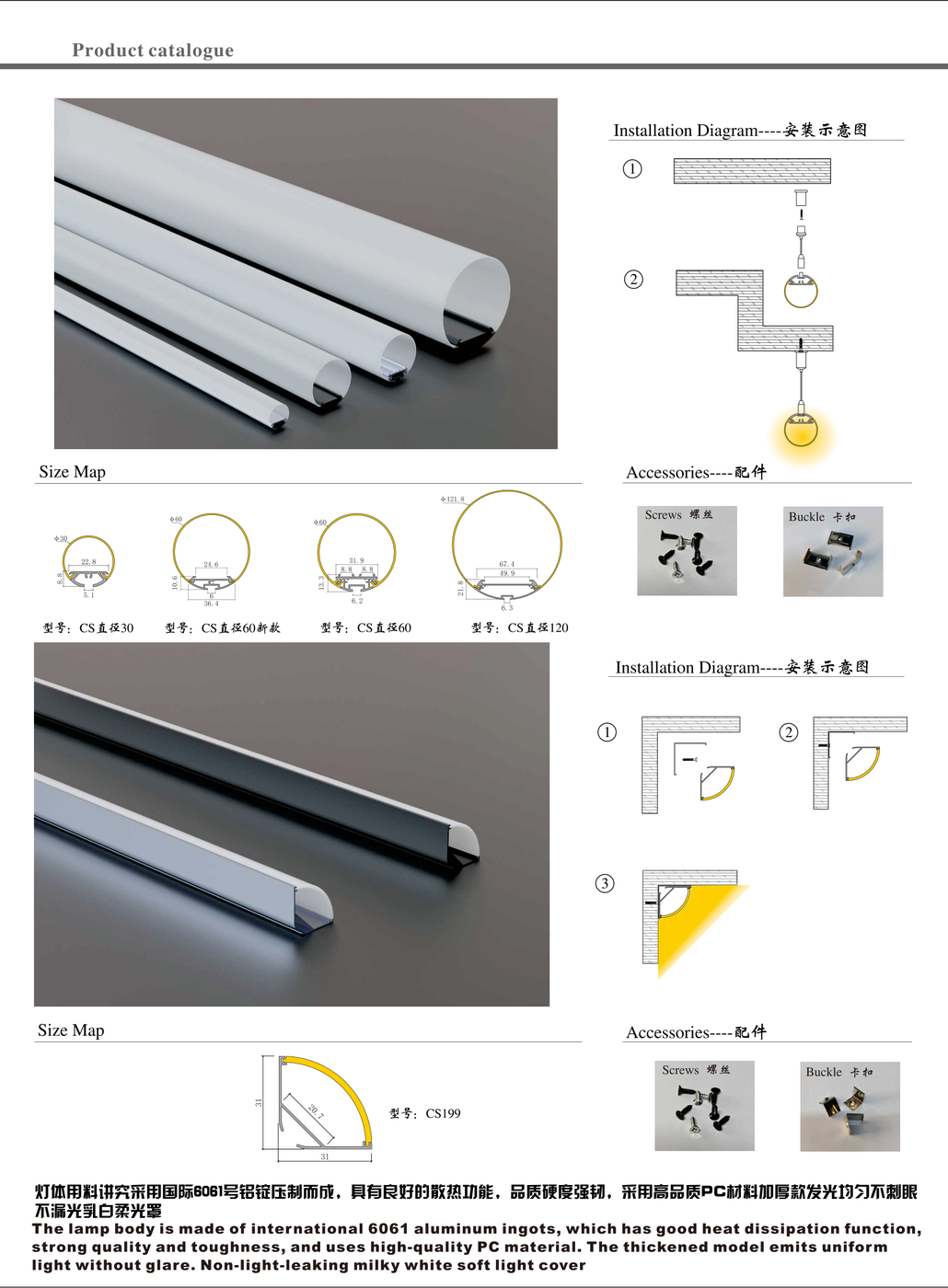

• 异形加工：弧形、转角、异形折弯，配合 CS大三角、CS直径 30／60／120、CS58 系列转角件实现连续无缝转角

• 表面颜色：白色、黑色、银白等，可按项目指定

• 防眩处理：适配不同饰面材质以增强防眩效果

• 加工方式：来图来样定制，支持开模

十一、应用场景

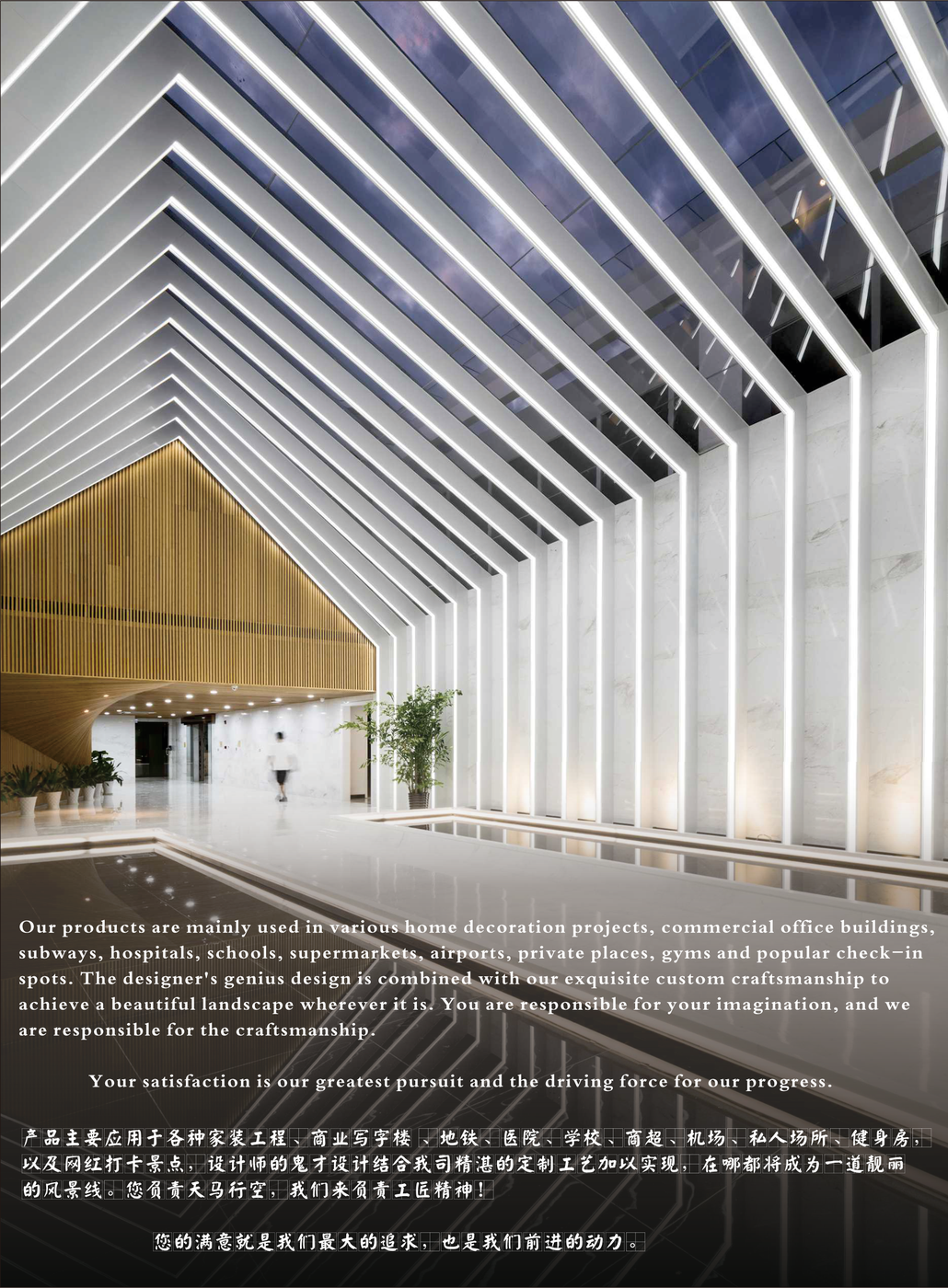

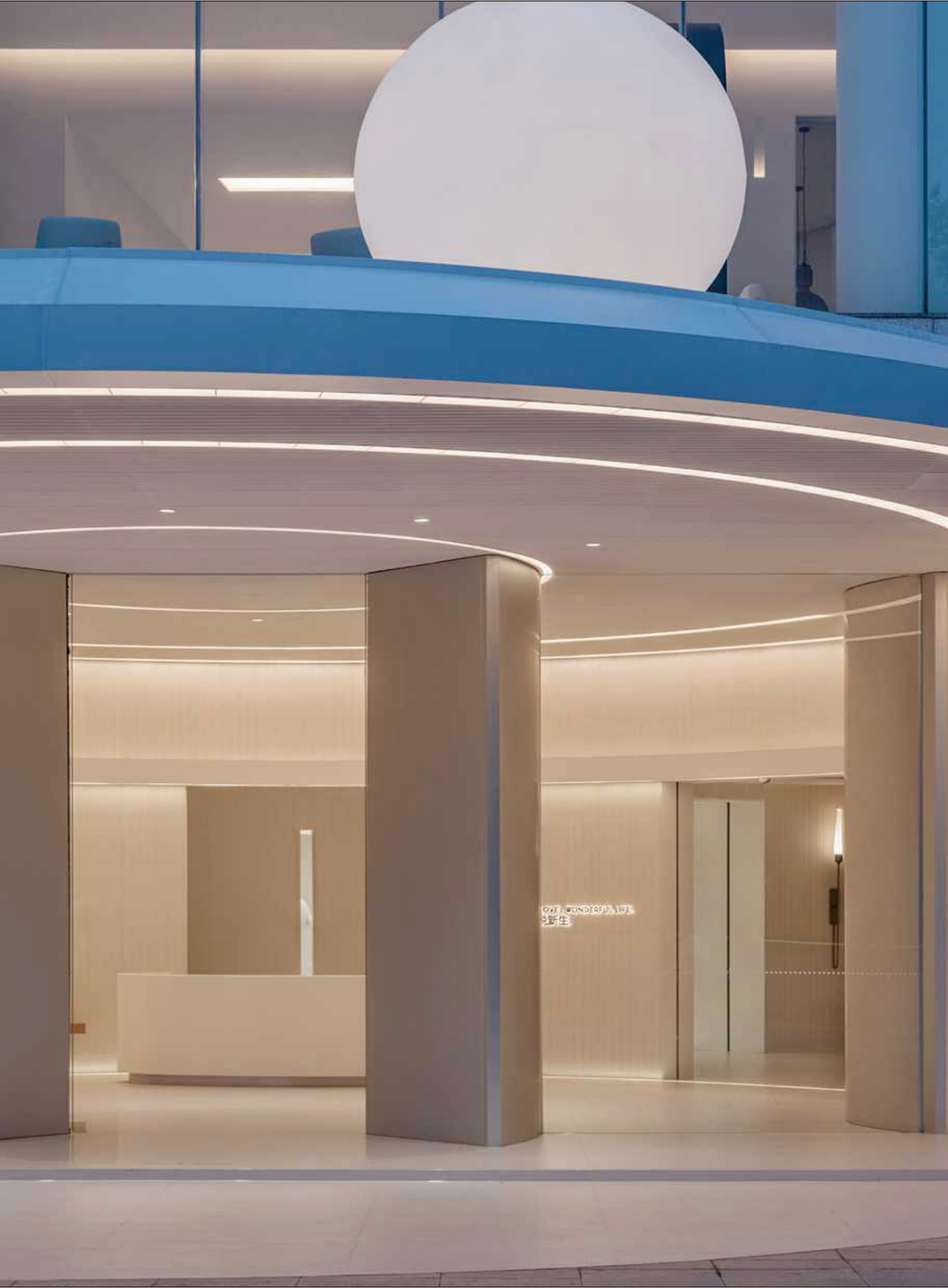

产品主要应用于各种家装工程、商业写字楼、地铁、医院、学校、商超、机场、私人场所、健身房以及网红打卡景点。设计师的鬼才设计结合我司精湛的定制工艺加以实现，在哪都将成为一道靓丽的风景线。

画册明确列出的重点场景包括：机场、地铁、CBD 办公楼、大型商场、汽车 4S 店等大型项目。细分用途：

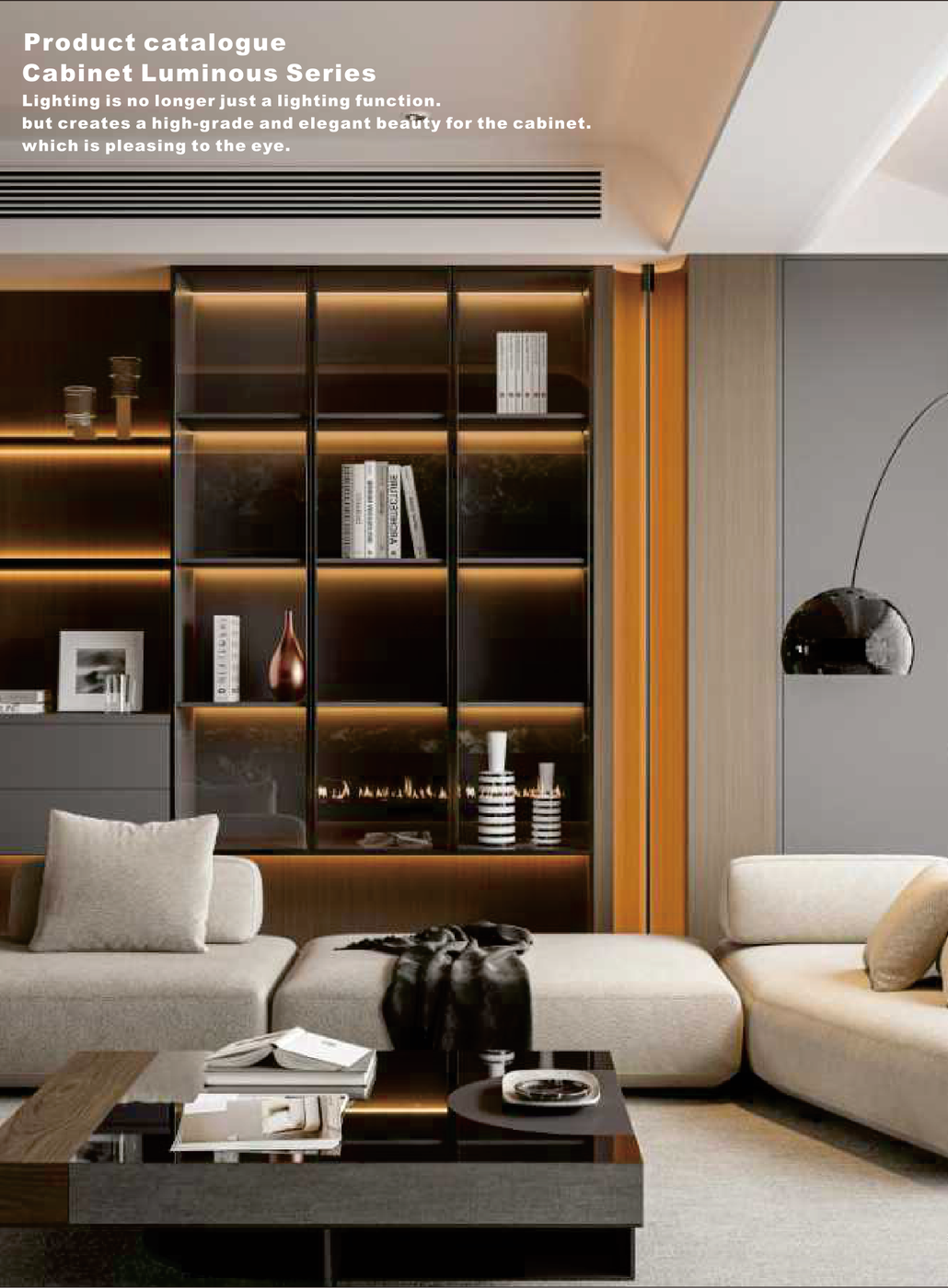

• 家居：客厅／餐厅吊顶线条、墙面造型线、电视背景墙、楼梯扶手灯

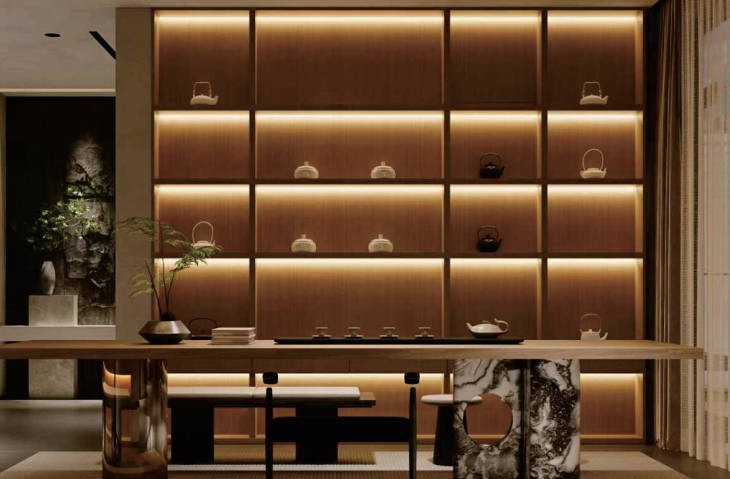

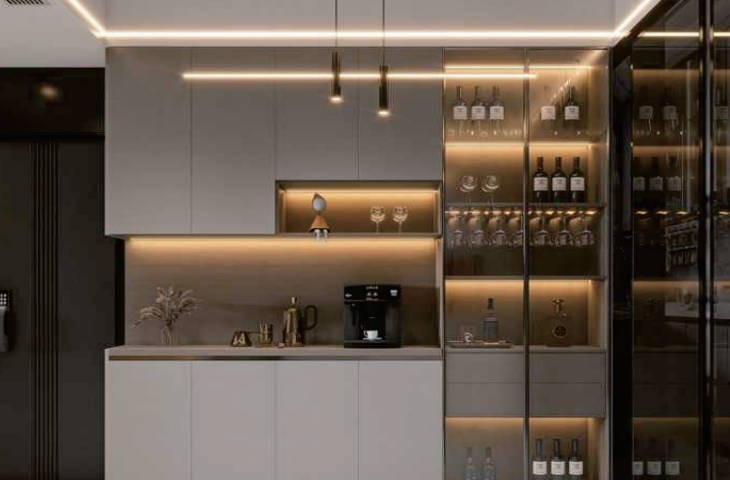

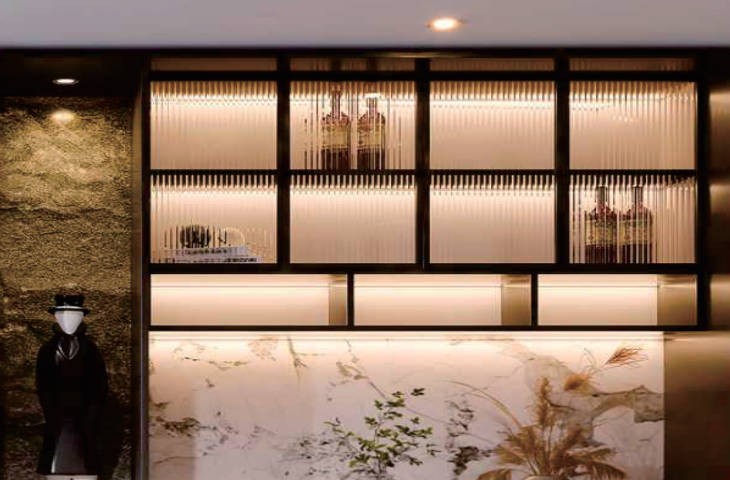

• 柜体：衣柜、橱柜、书柜、展示柜层板与背板照明

• 墙面与地面：护墙板踢脚线发光、地台与台阶嵌入线条

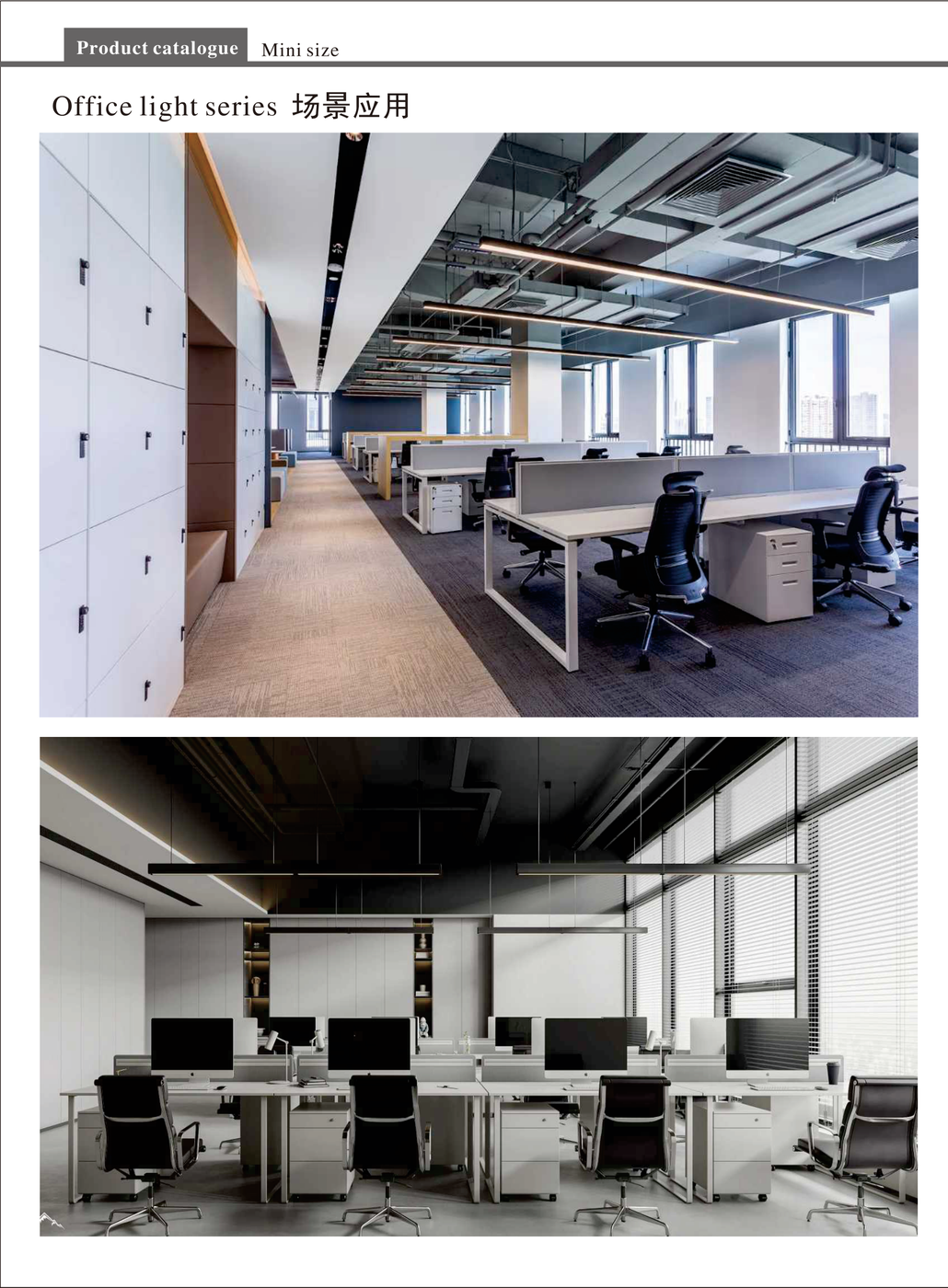

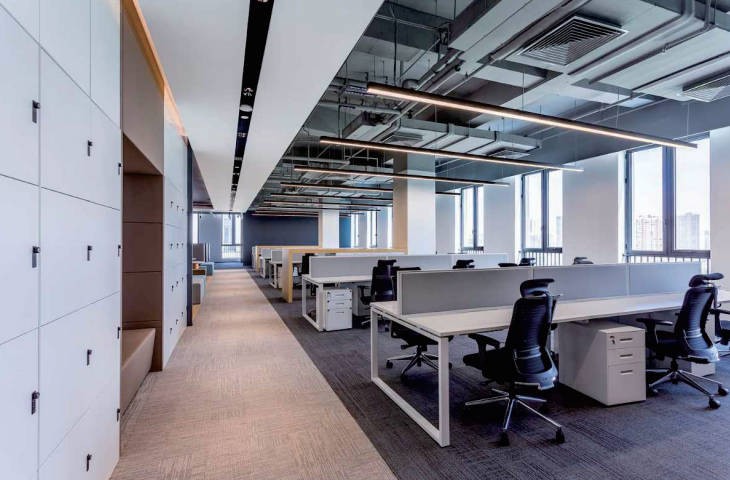

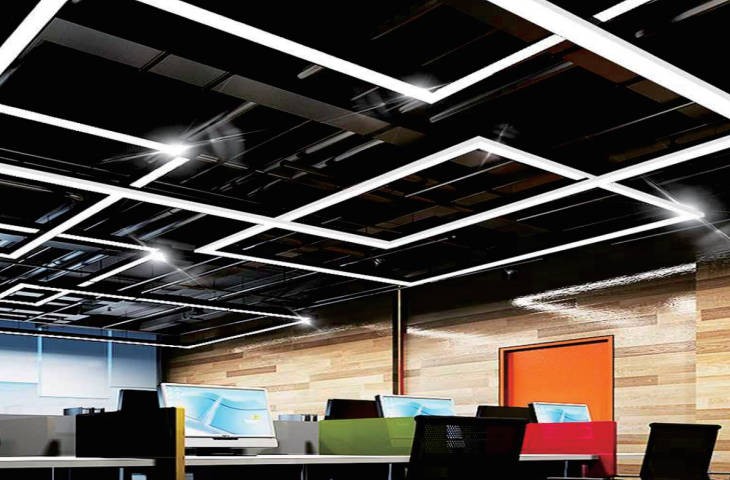

• 办公与商业：办公吊线灯、会议室整片式线条、商场中庭与店铺轮廓

• 公共与工程：机场、地铁站台、医院走廊、学校、健身房的连续线性照明

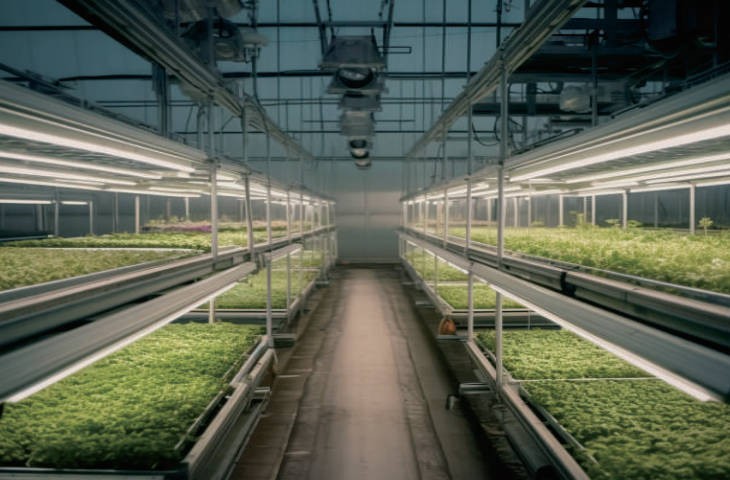

• 特殊环境：停车场、隧道、厂房车间、植物工厂、洁净室（选用三防灯款）

十二、选型建议

按安装条件选：装修未封板阶段优先选预埋系列，可做齐平无缝；已完工或柜体内部选明装系列。

按出光方向选：需要正对视线的位置选正发光；希望「见光不见灯」选回光系列或 45° 斜发光层板款（CS320、CS265、CS266、CS56）。

按发光面宽度选：

• 5–10mm 内腔：柜内极窄线条，选 CS231、CS2029、CS257

• 10–16mm 内腔：常规吊顶与墙面线条，选 CS2007、CS240、CS45、CS80

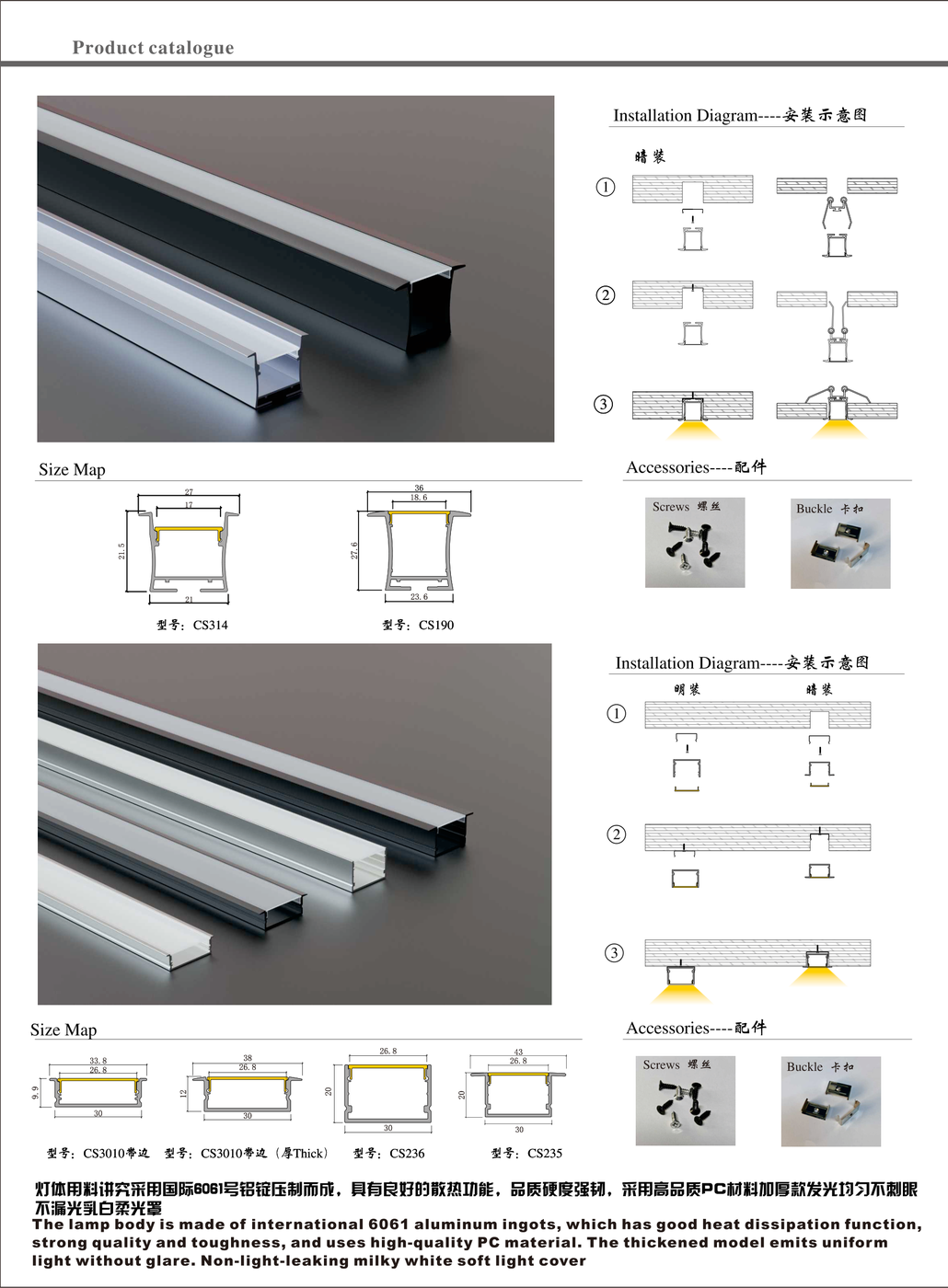

• 16–30mm 内腔：宽幅线条与主梁，选 CS2036、CS190、CS3010带边

• 30–50mm 内腔：大面积连续线条，选 CS3535、CS299、CS25、CS427

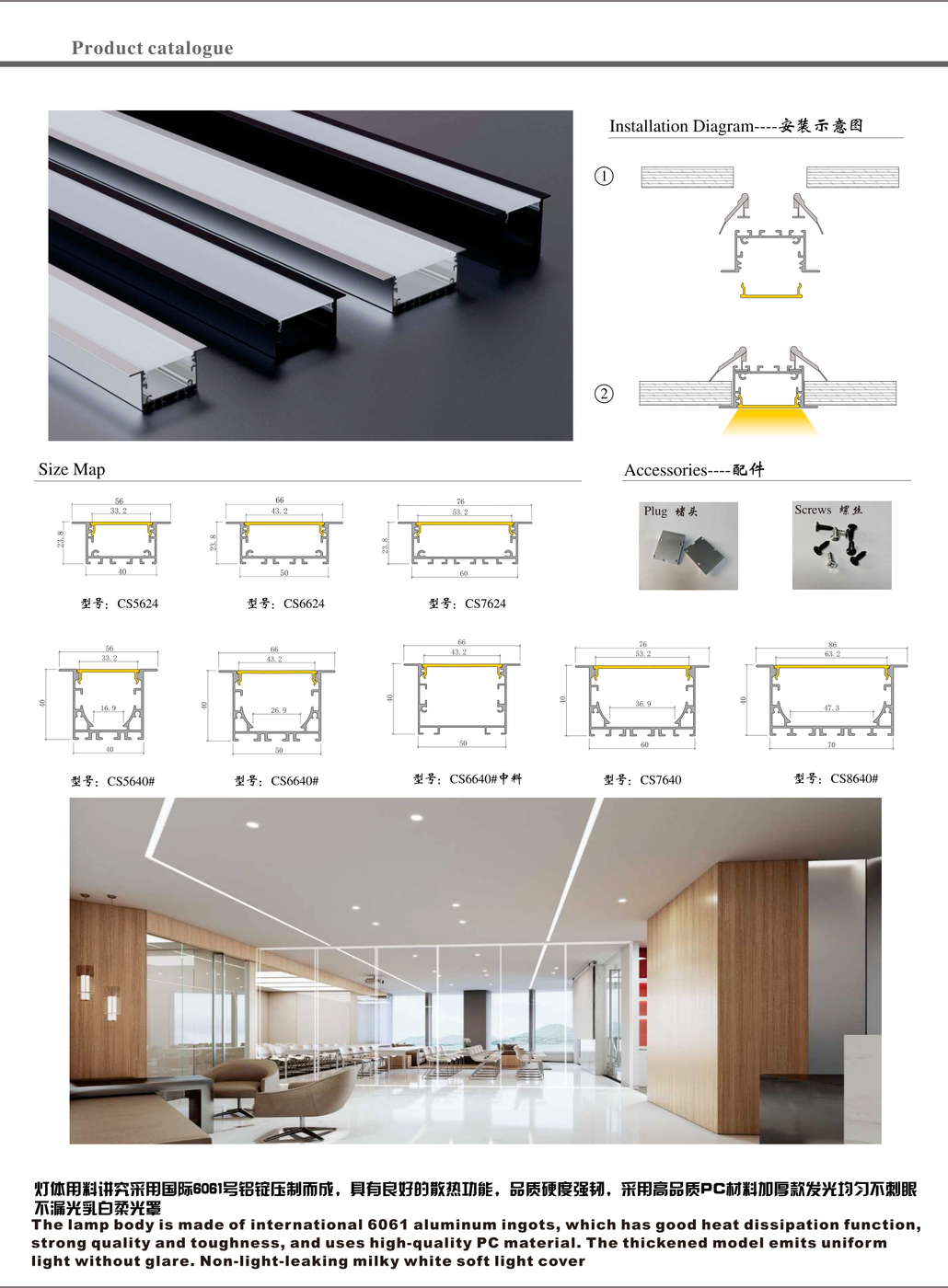

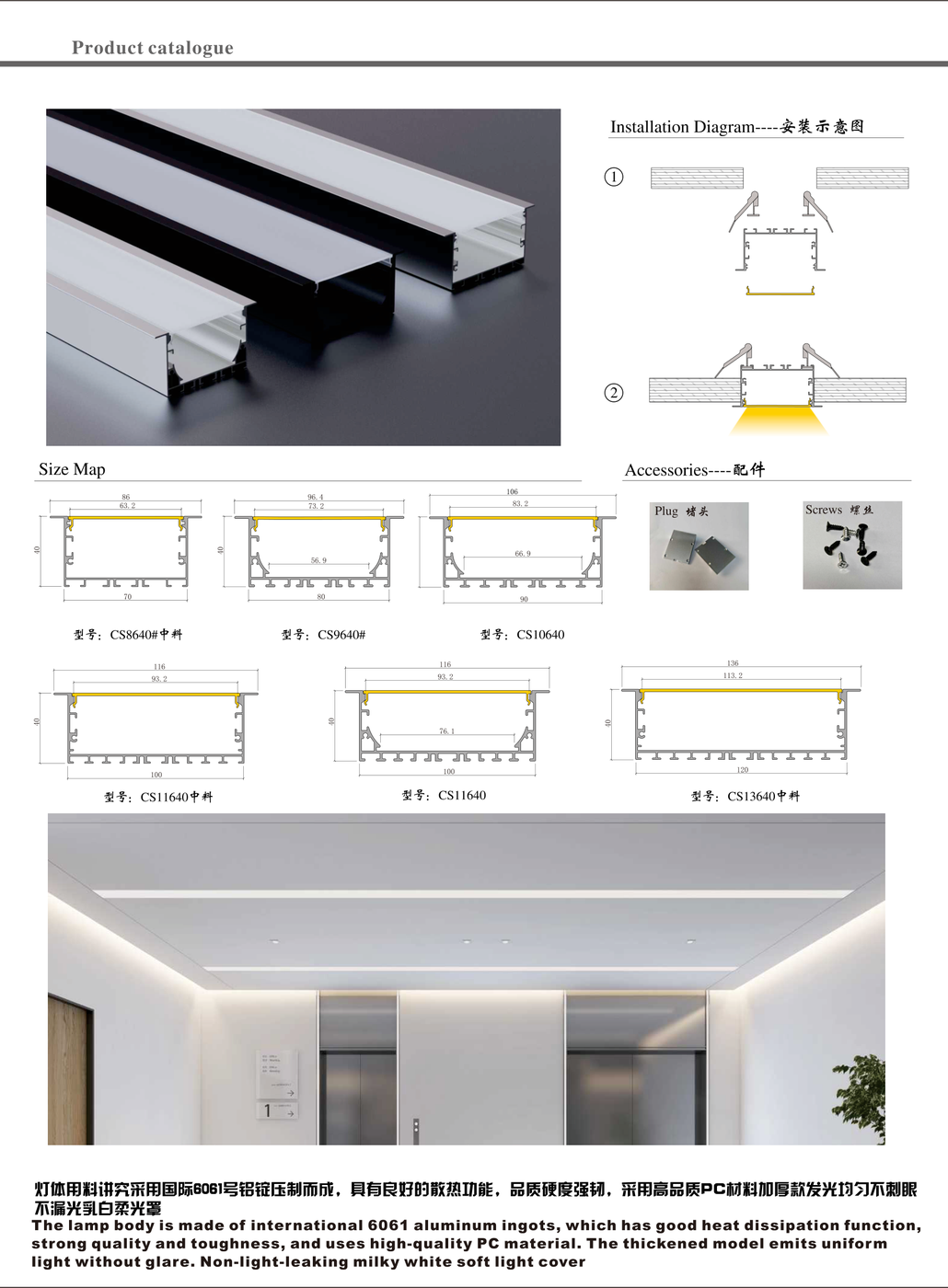

• 40–216mm 发光面：大空间整片式照明，选 CS5640#～CS21640中料

按环境选：普通室内干燥环境用常规线条灯系列；潮湿、多尘、有腐蚀风险的场所（地下车库、隧道、厂房、冷库、植物工厂、食品加工区）选三防灯（线性）系列。

按灯带匹配选：内腔宽度决定可容纳的灯带宽度，选购时灯带宽度应小于内腔净宽并预留散热间隙。

十三、常见问题

Q：橙色线条灯铝型材有哪些系列？
共九大系列：线条灯系列、预埋正发光系列、预埋回光系列、衣橱柜灯系列、地脚线系列、壁灯系列、办公灯系列、三面发光与地面系列、三防灯（线性）系列，合计 200 余个截面型号。

Q：灯体用什么材质？
灯体用料采用国际 6061 号铝锭压制而成，具有良好的散热功能，品质硬度强劲。

Q：发光罩是什么材料？
采用高品质 PC 材料，加厚乳白柔光罩，发光均匀、不刺眼、不漏光。

Q：防水防尘等级是多少？
正面按压式安装的线条灯系列为 IP44 防尘防水；三防灯系列产品可达 IP65 防水、防尘、防腐蚀（详见三防灯产品页）。

Q：发光面最宽能做多宽？
通过特殊结构设计，发光面最宽可做到 200mm，对应型号为 CS21640中料。

Q：可以定做长度和异形折弯吗？
可以。型材按米裁切，支持弧形、转角与异形折弯，配合 CS大三角、CS直径 30／60／120、CS58 系列转角件可实现连续无缝转角；支持来图来样与开模定制。

Q：安装方式有哪些？
明装、暗装（预埋）、吊装、吸顶、卡入式、正面按压式；封端采用堵头 + 硅胶垫，吊装采用堵头 + 硅胶垫 + 挂板。

Q：适用哪些场所？
家装工程、商业写字楼、地铁、医院、学校、商超、机场、私人场所、健身房、网红打卡景点，以及机场、地铁、CBD 办公楼、大型商场、汽车 4S 店等大型项目。

Q：型材颜色可以选吗？
画册展示有白色、黑色、银白（阳极氧化色）三种外观，可按项目指定配色。

如需选型报价、样段索取或来图加工，欢迎联系我们。

产品图册

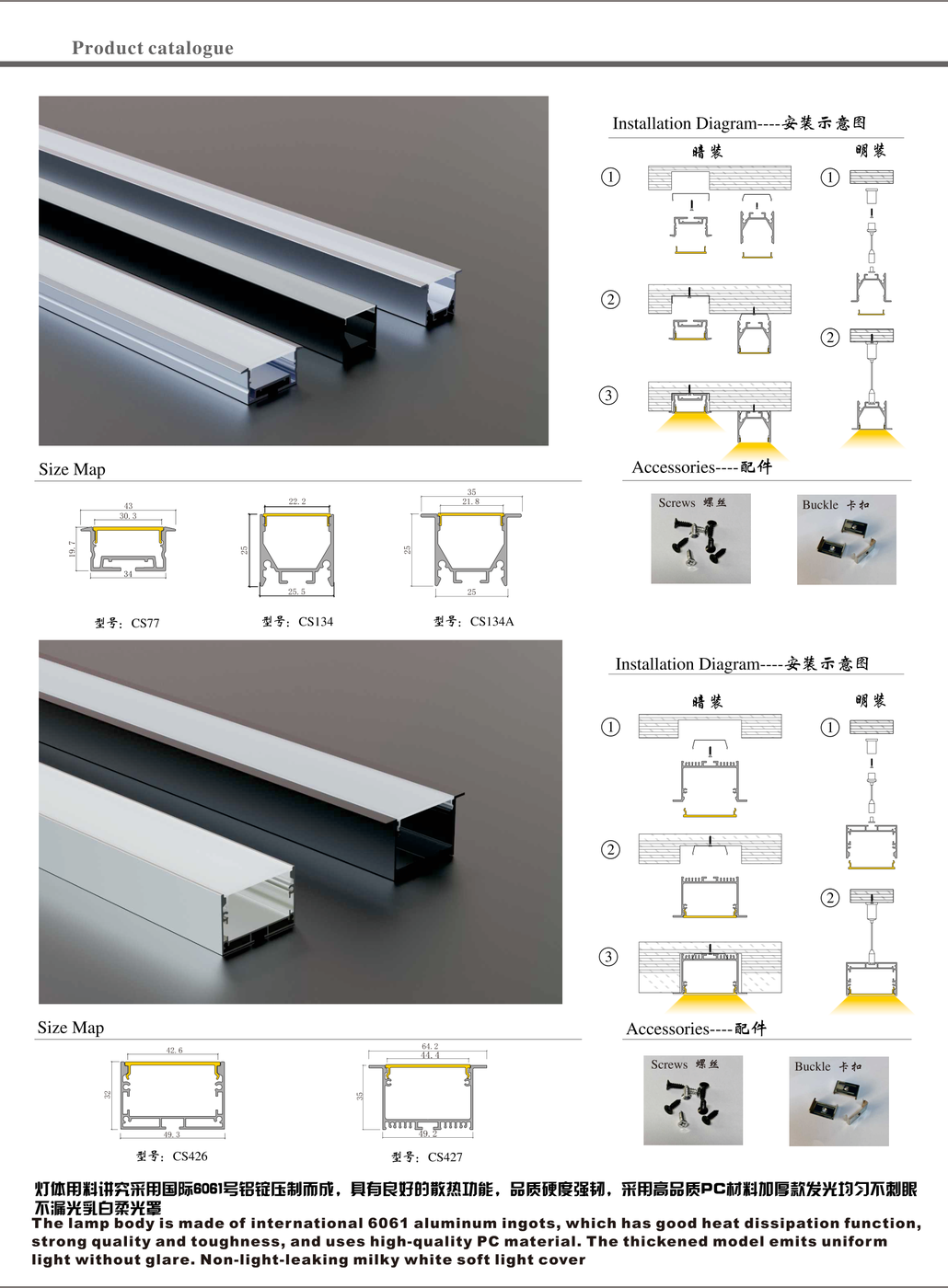

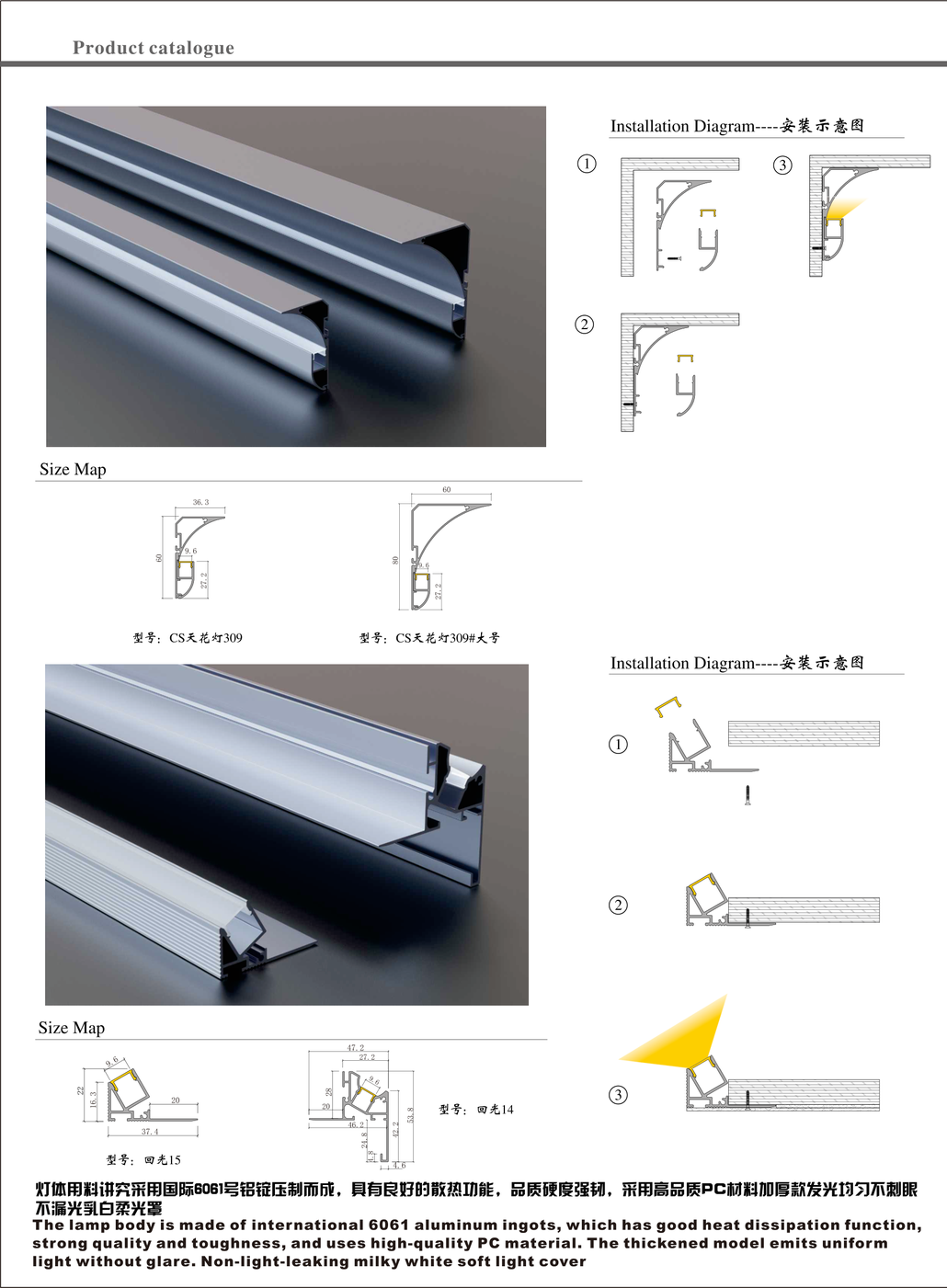

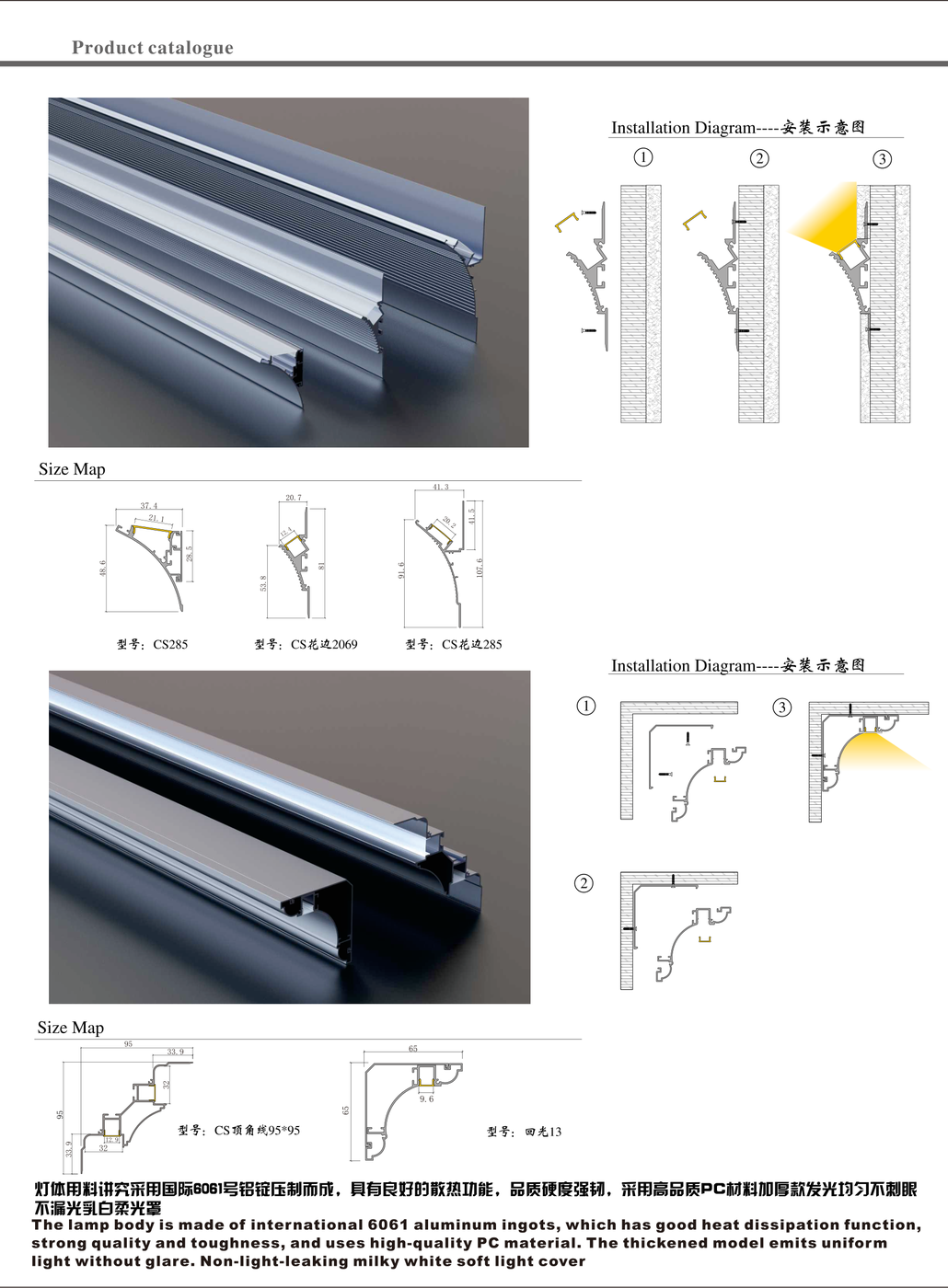

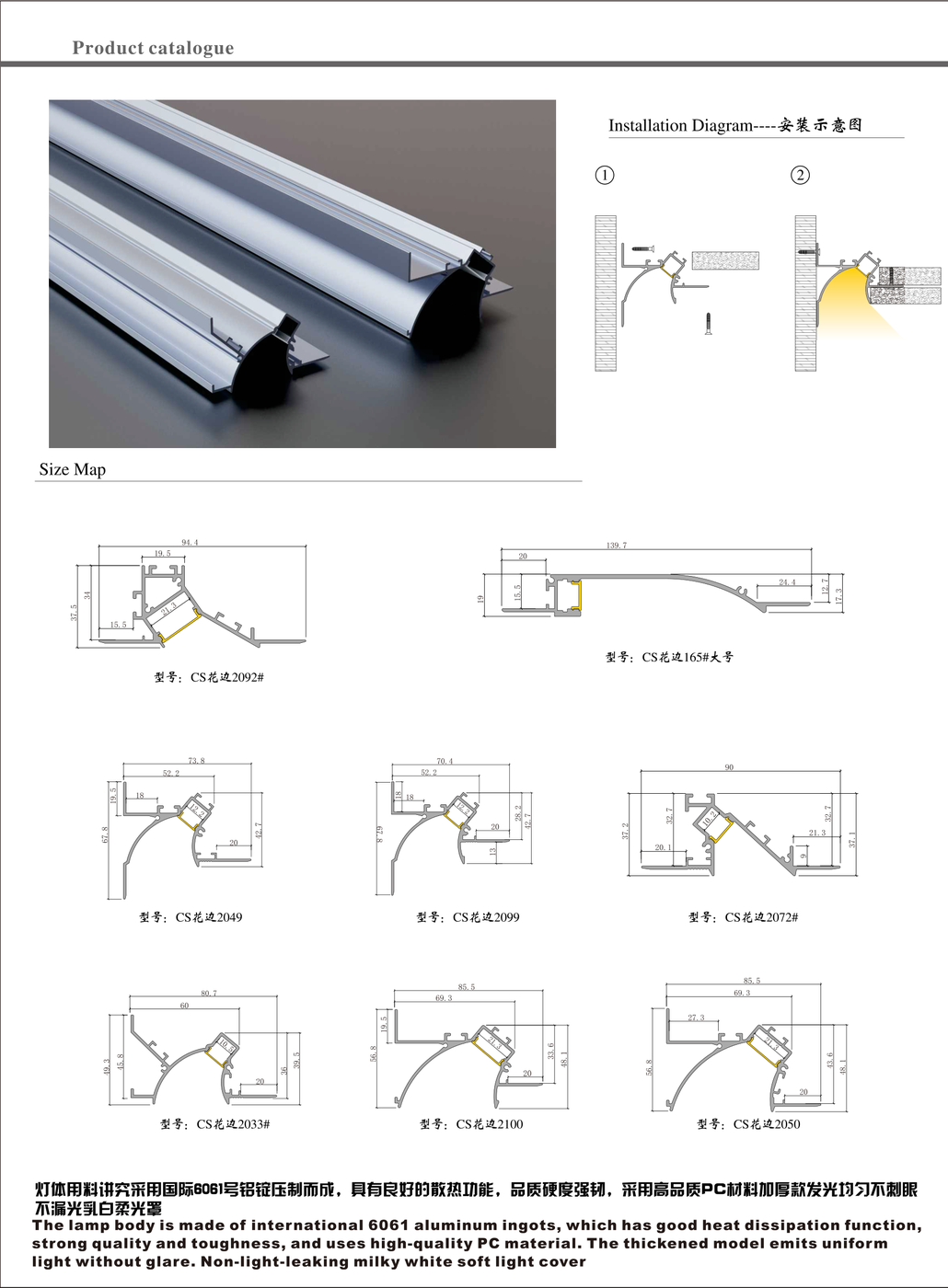

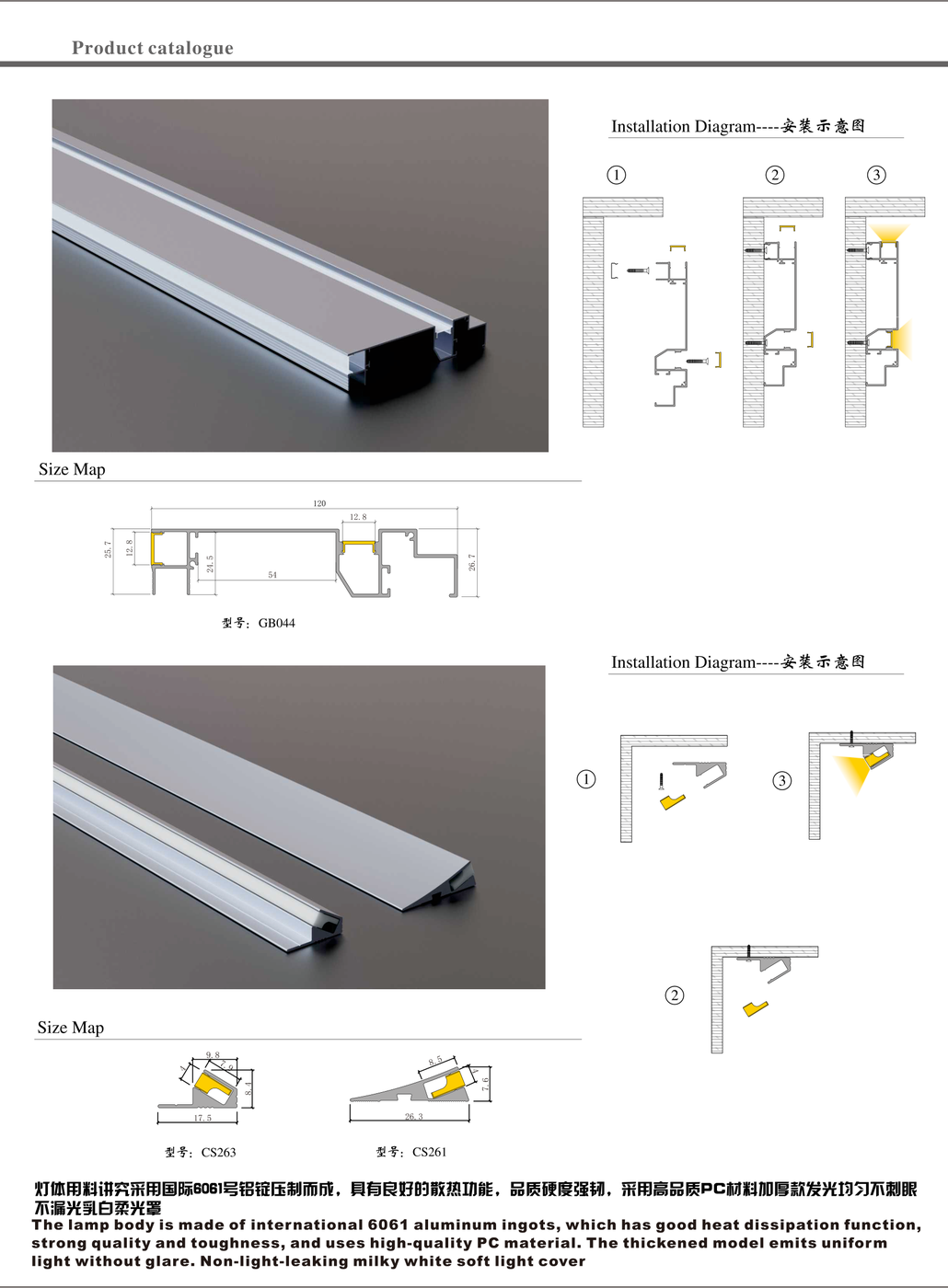

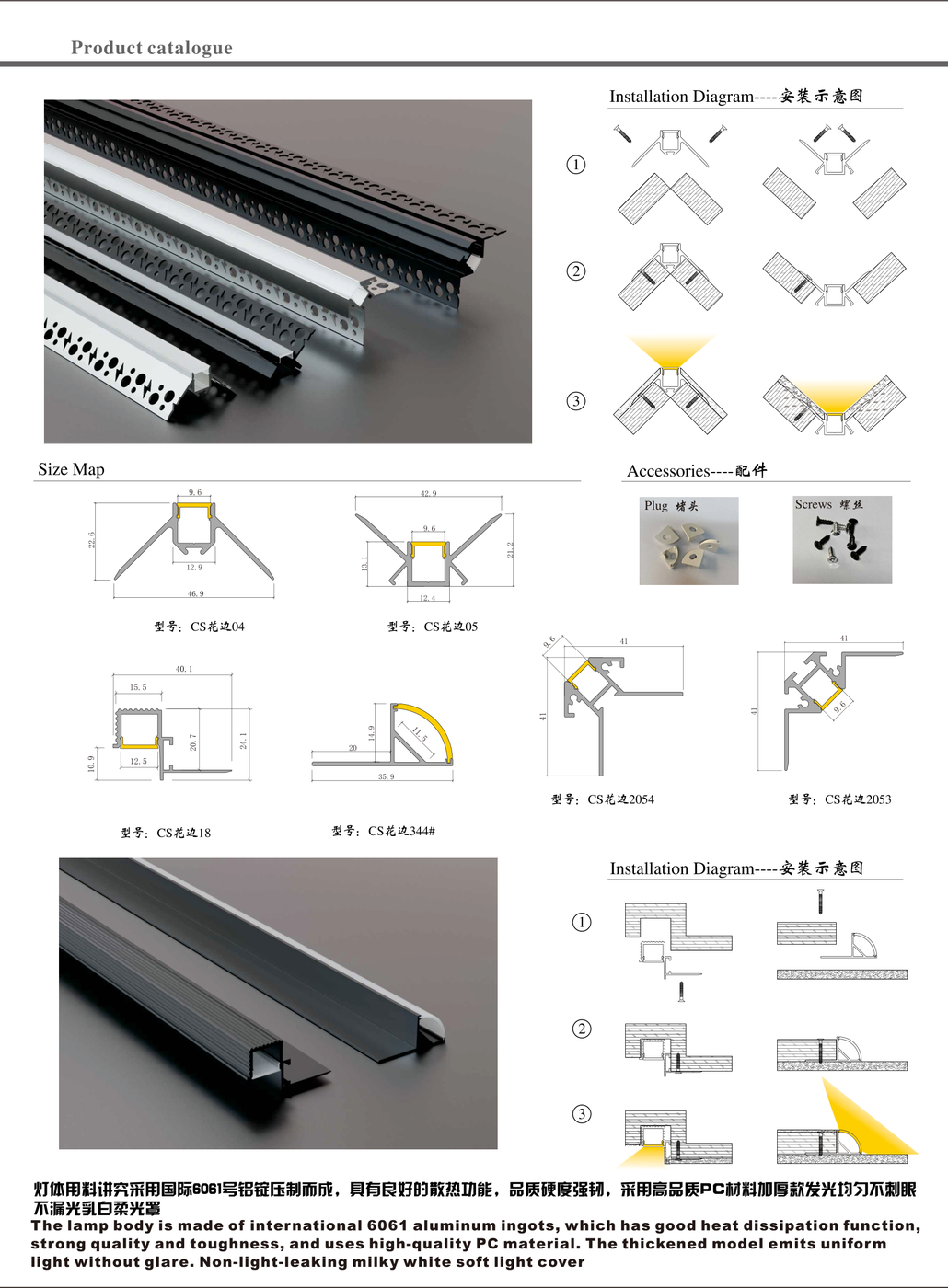

以下为橙色线条灯系列画册全部 66 页，含各系列型材截面尺寸图（Size Map）、安装示意图（Installation Diagram）与配件（螺丝、卡扣、堵头、硅胶垫、挂板）。
