橙色照明非标定制系列｜折弯铝材与异形照明金属构件

中山市橙色金属制品有限公司的非标定制系列，聚焦折弯铝材这一细分方向：把标准截面的铝合金型材，通过数控折弯加工成圆弧、转角、波浪、螺旋等异形轮廓，再配合柔性灯带、软膜、PC 罩或硅胶罩，做成可以真正落地的异形线性照明金属构件。

与常见的一体化线性灯不同，本系列的核心能力在于「型材 + 折弯 + 灯罩 + 驱动」四件事的一体化交付——客户只需要给出造型轮廓与安装条件，公司负责完成型材选型、折弯成型、灯罩匹配、驱动器内嵌与表面处理。

本页内容整理自公司《折弯铝材》产品画册，包含标准颜色、型号命名规则、五种折弯方向、各系列截面型号与尺寸，以及免拼接堵头、拼接安装方式与工程案例。

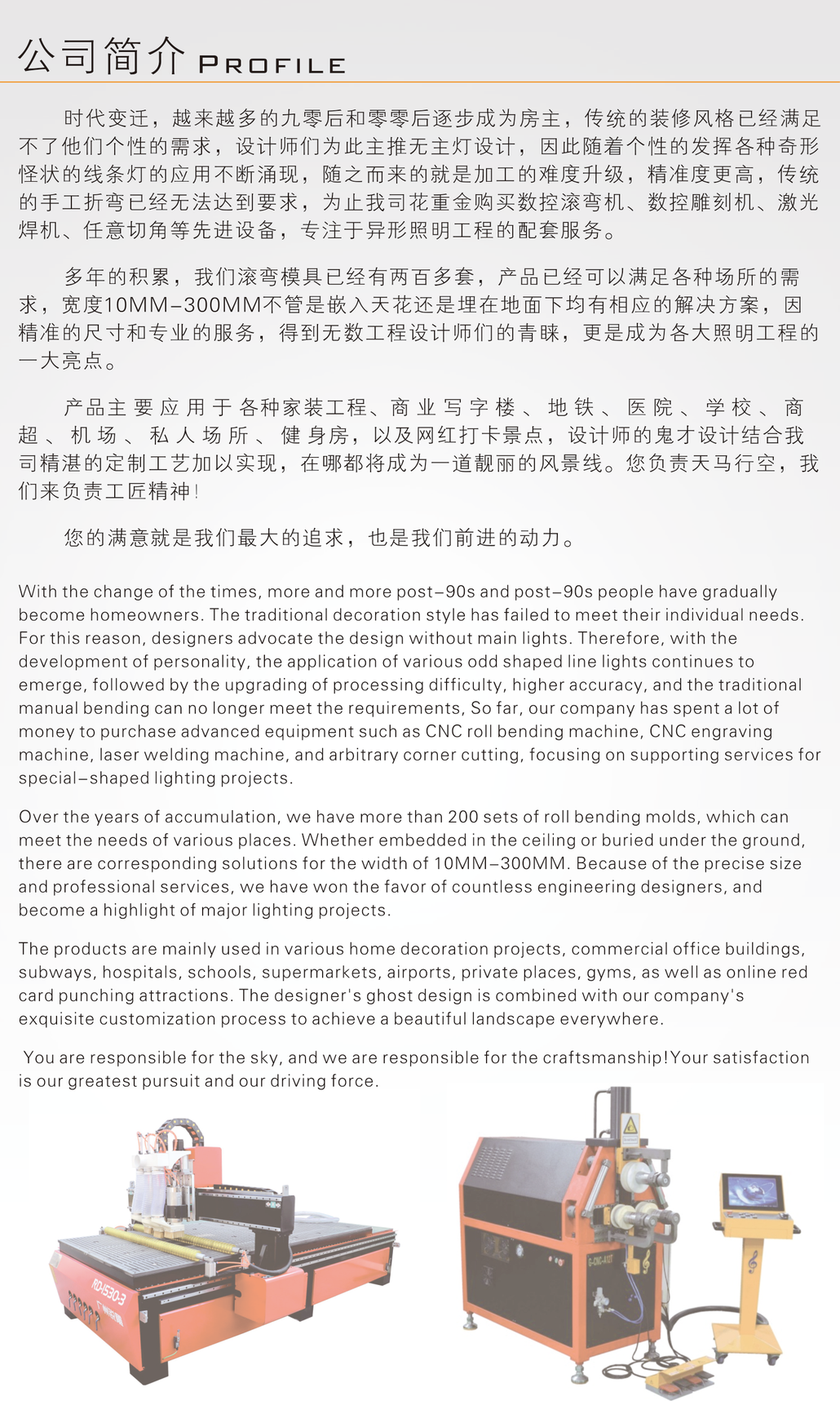

一、关于橙色金属

中山市橙色金属制品有限公司位于广东省中山市古镇镇，专注灯饰金属配套制品的研发、生产与销售，具备从型材挤压配套、激光切割、数控折弯、CNC 精密加工到表面处理的全流程能力。

在折弯铝材这一方向上，公司配置了数控折弯机、CNC 加工中心、精密铣床、激光切割机、激光焊机等核心设备，可完成铝合金型材的圆弧折弯、多角度转角折弯与异形轮廓成型，并支持按图纸或来样定制。

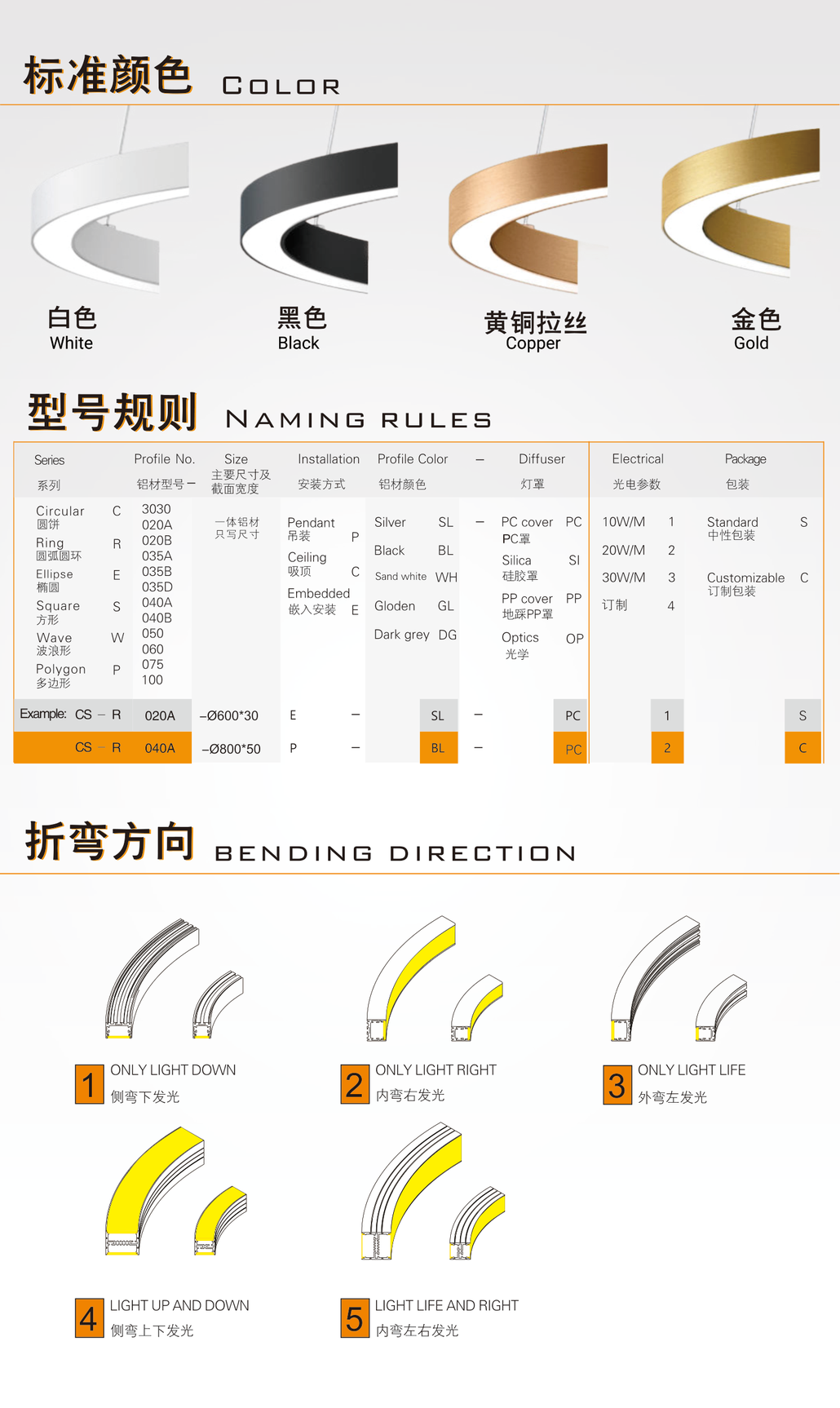

二、标准颜色与表面处理

折弯铝材提供四种标准颜色，覆盖目前商业空间与办公照明的主流审美：

除标准色外，型材颜色还可按 银色（SL）、沙白（WH）、深灰（DG） 等色系选择，也可按客户色卡定制喷涂。

三、型号命名规则

折弯铝材采用一套可读的型号编码，看懂编码即可确定造型、规格、安装方式与配置。编码由 9 段组成，用短横线分隔：

系列　-　铝材型号　-　尺寸　-　安装方式　-　铝材颜色　-　灯罩　-　光电参数　-　包装

命名示例：

CS - R 020A - Ø600*30 - E - SL - PC - 1 - S
= 橙色品牌 · 圆圈环形系列 · 020A 截面 · 直径 600mm 高 30mm · 嵌入安装 · 银色 · PC 罩 · 10W/M · 标准中性包装

CS - R 040A - Ø800*50 - P - BL - PC - 2 - C
= 橙色品牌 · 圆圈环形系列 · 040A 截面 · 直径 800mm 高 50mm · 吊装 · 黑色 · PC 罩 · 20W/M · 订制包装

四、五种折弯方向

同一根型材沿不同方向折弯，发光面的朝向会完全不同。公司在画册中把折弯方向标准化为五种，方便客户在图纸阶段就确认光效朝向：

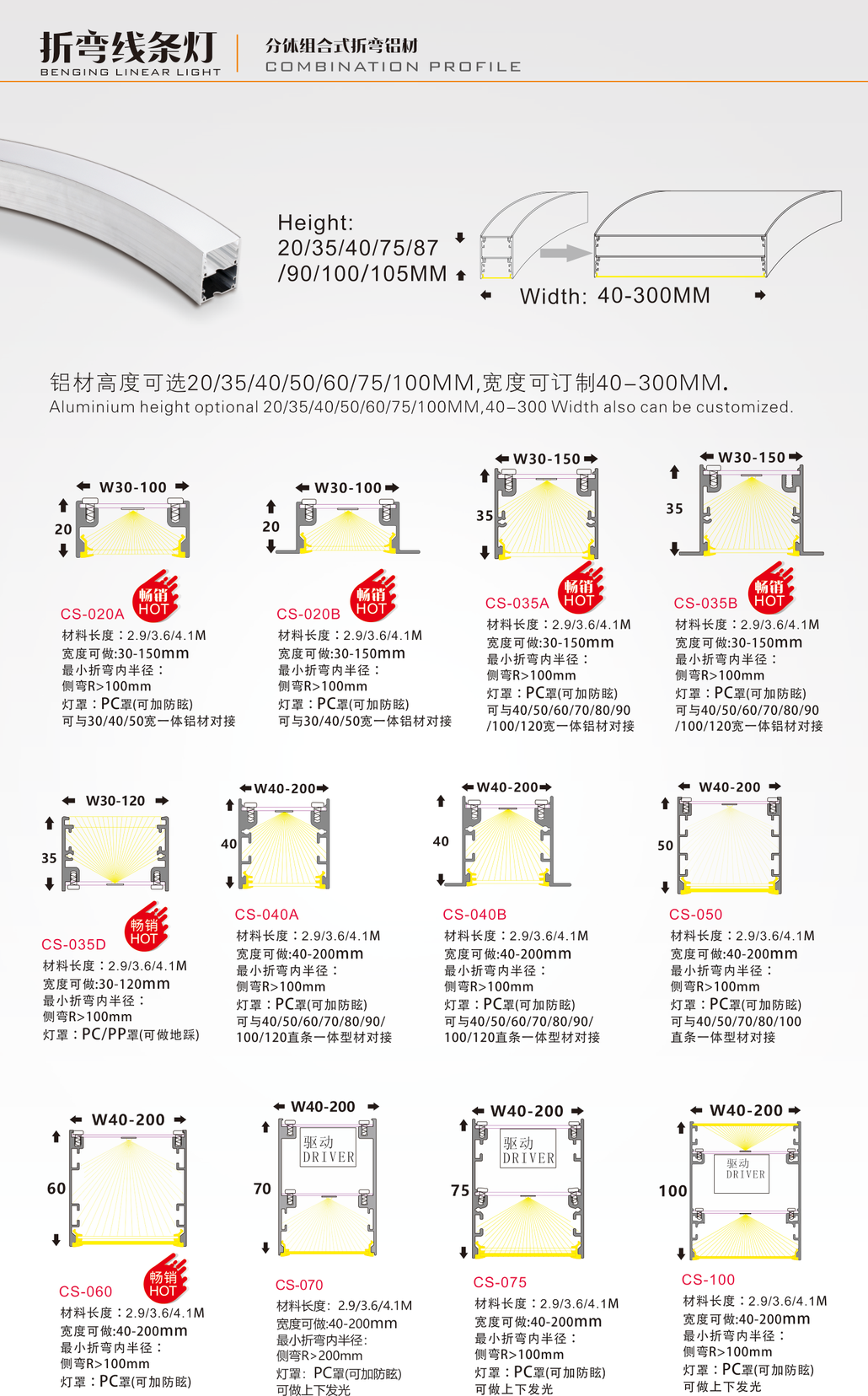

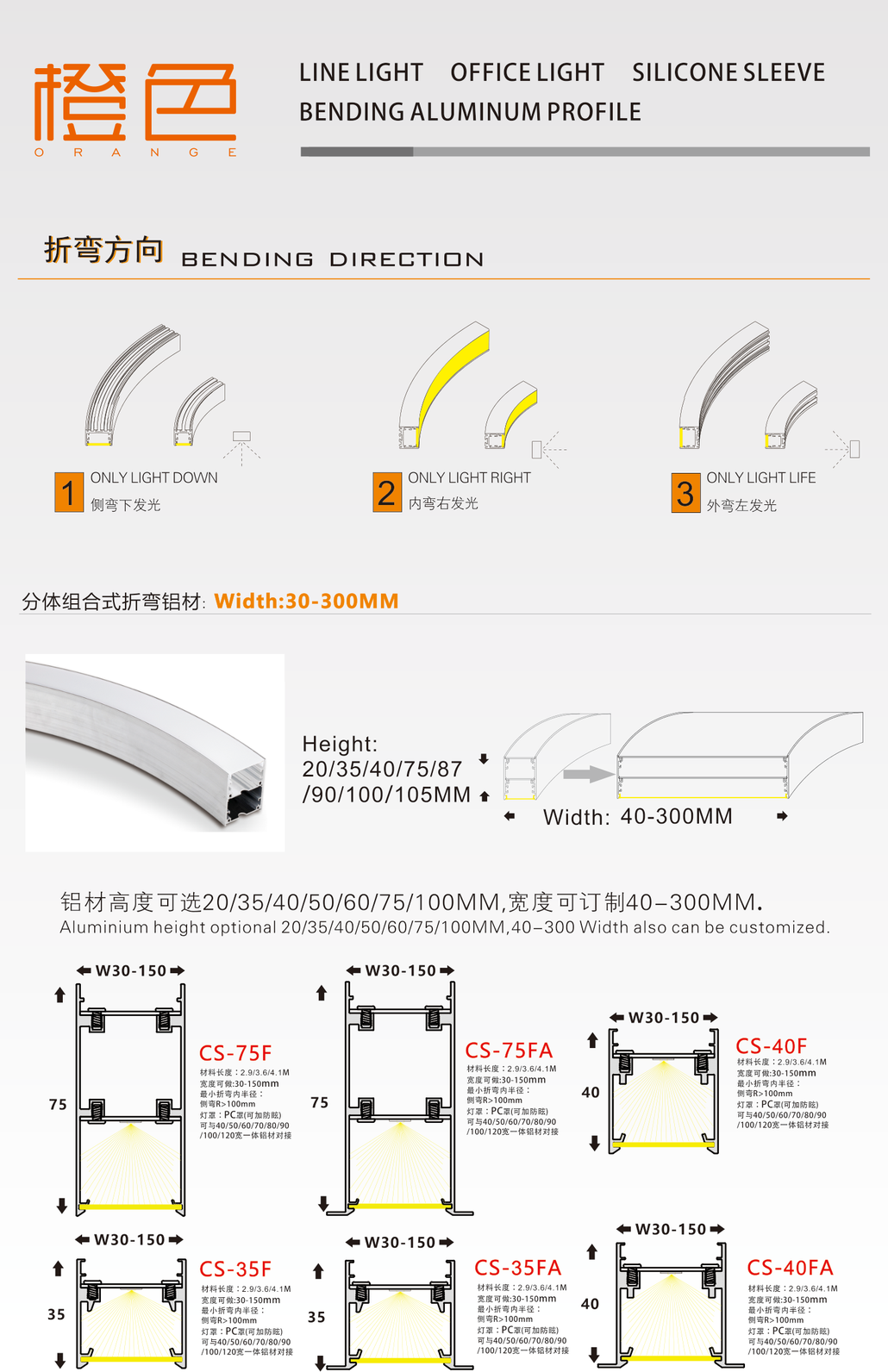

五、折弯线条灯（分体组合式折弯铝材）

折弯线条灯是本系列的入门主力款：分体组合式结构，型材本体负责折弯造型，发光组件与灯罩独立装配，适合大面积吊顶造型、办公室线性照明与商业空间异形光带。

可选规格：铝材高度可选 20 / 35 / 40 / 50 / 60 / 75 / 100MM（另有 87 / 90 / 105MM 规格），宽度可定制 40–300MM。

其中 CS-020A / CS-020B / CS-035A / CS-035B / CS-080A / CS-080B 等截面为画册标注的畅销款。各型号均可与相应宽度的直条一体型材对接，例如 CS-035 系列可与 40/50/60/70/80/90/100/120 宽一体铝材对接，实现「直条 + 折弯」混合走向的连续光带。

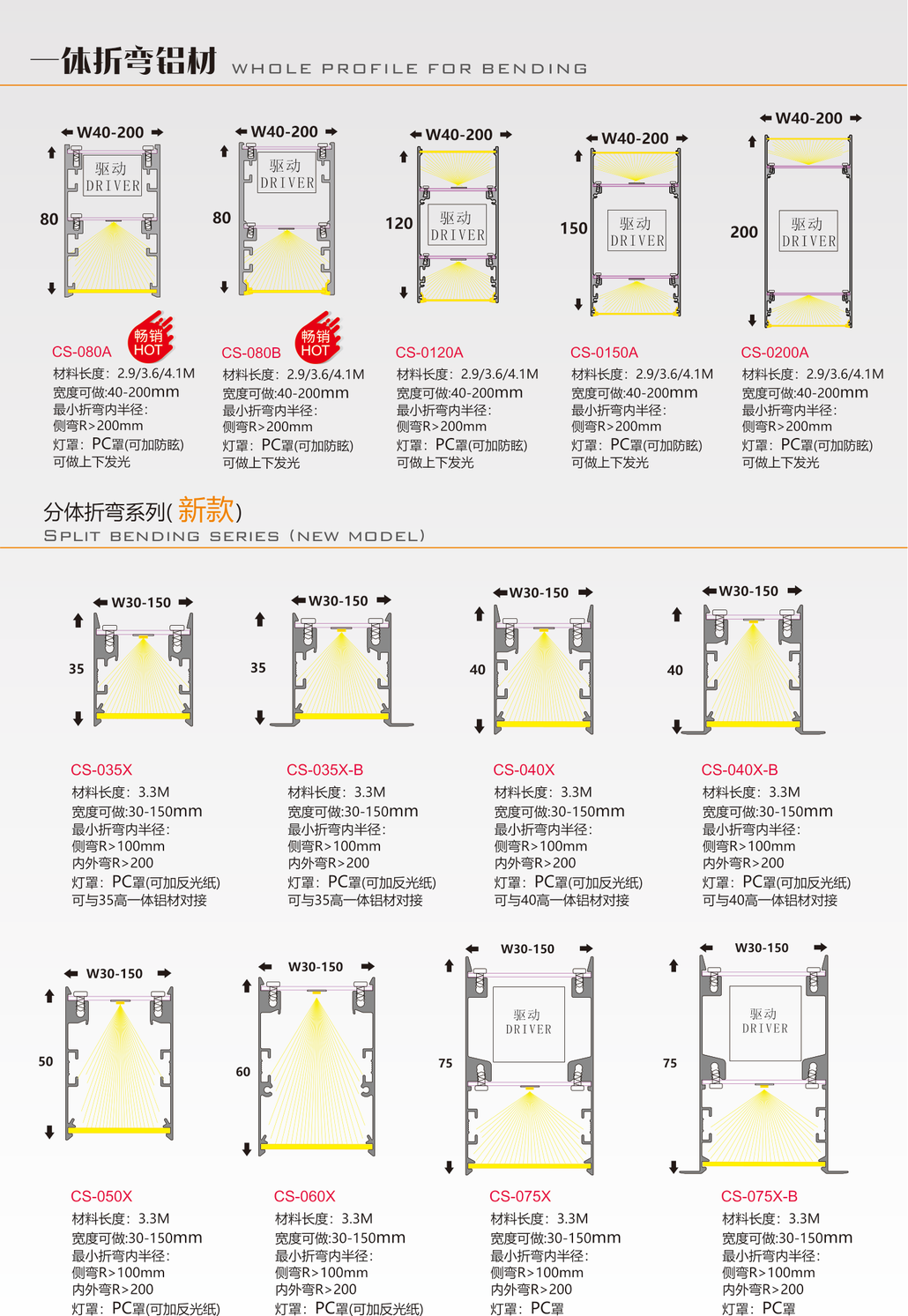

六、一体折弯铝材

一体折弯铝材的特点是型材本体自带完整腔体与灯槽，驱动器内嵌在型材内部，外观更简洁、没有外露电源盒，适合对观感要求高的大尺寸造型，如环形吊灯、弧形光带。

注：型号中「0」前缀用于标识高度达到三位数的规格，如 CS-0120A 即高度 120mm。

七、分体折弯系列

分体折弯系列把「底槽」与「面罩」拆开：底槽先折弯成型，面罩后装配。这样做的好处是折弯半径可以做得更小、造型自由度更高，同时后期维护更换灯罩更方便。该系列按结构分为「新同款」与「新款」两组。

7.1 分体折弯系列（新同款，宽 30–150mm）

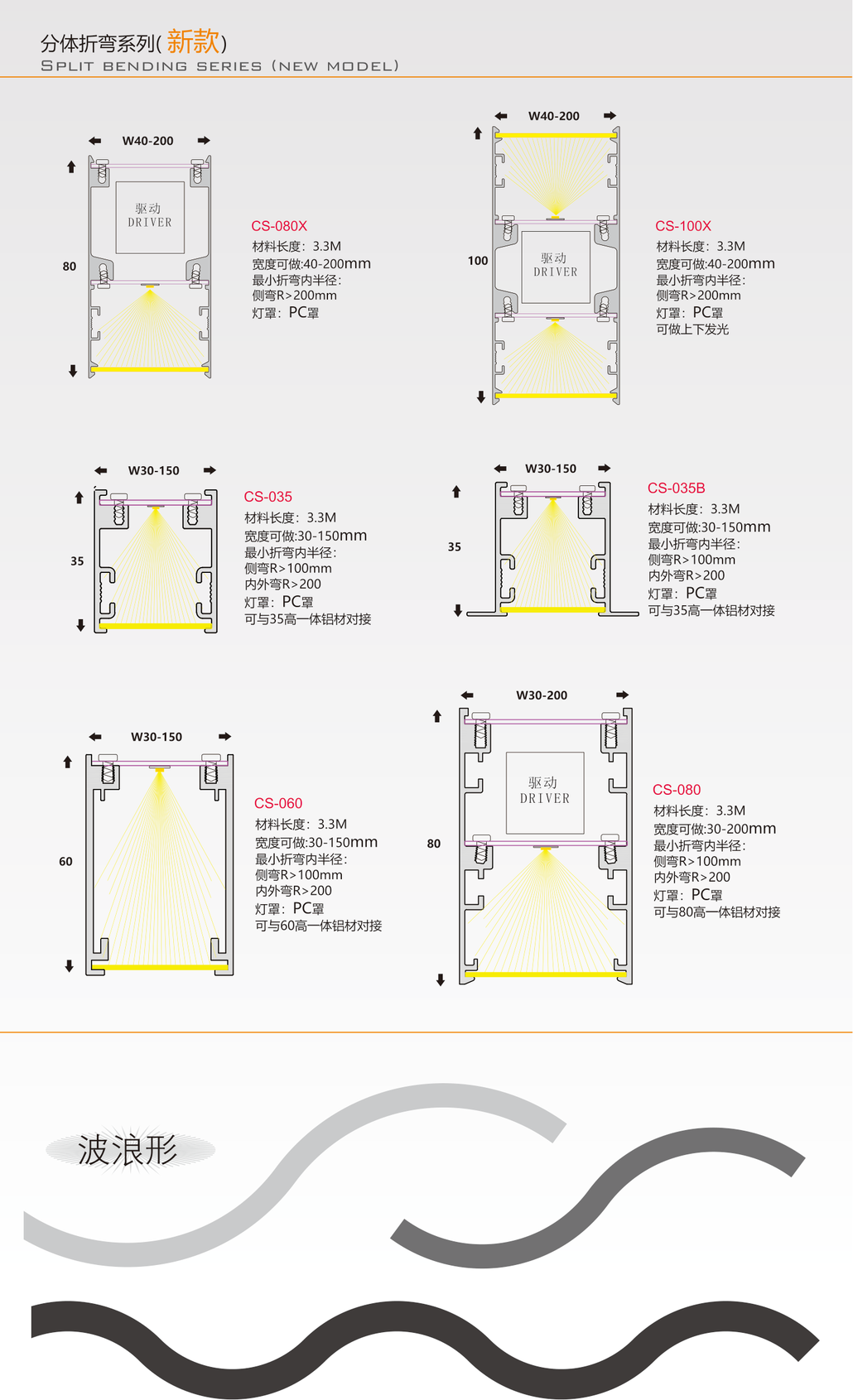

7.2 分体折弯系列（新款）

除标准圆弧外，分体折弯系列还支持波浪形造型——同一根型材连续做出多个波峰波谷，用于天花或墙面的律动感光带。

八、CS-75F 系列（宽 30–150mm）

CS-75F 系列是折弯线条灯的常备现货规格段，材料长度 2.9/3.6/4.1M，可与 40/50/60/70/80/90/100/120 宽的直条一体型材对接，实现「弯段 + 直段」连续拼接。

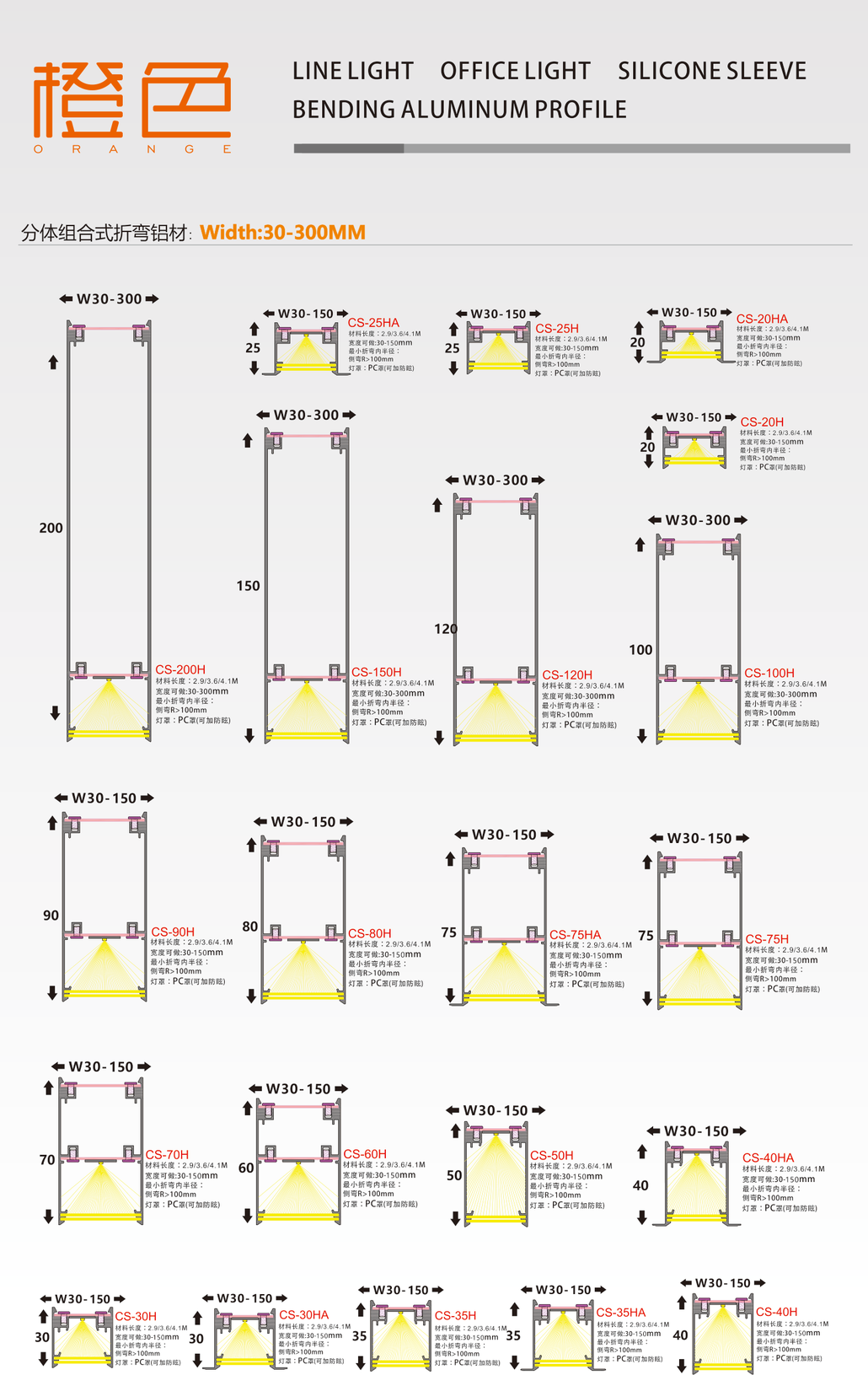

九、H 系列分体组合式折弯铝材（宽 30–300mm）

H 系列是本系列中规格最全、覆盖高度最广的一组：从 20mm 的极窄截面一直到 200mm 的高截面，宽度支持 30–150mm 与 30–300mm 两档。材料长度 2.9/3.6/4.1M，最小折弯内半径侧弯 R>100mm，灯罩为 PC 罩（可加防眩）。

注：型号带 A 后缀（如 CS-40HA）与不带 A（如 CS-40H）为两种截面变体，同高度下灯槽与安装结构不同，可按项目需要选择。

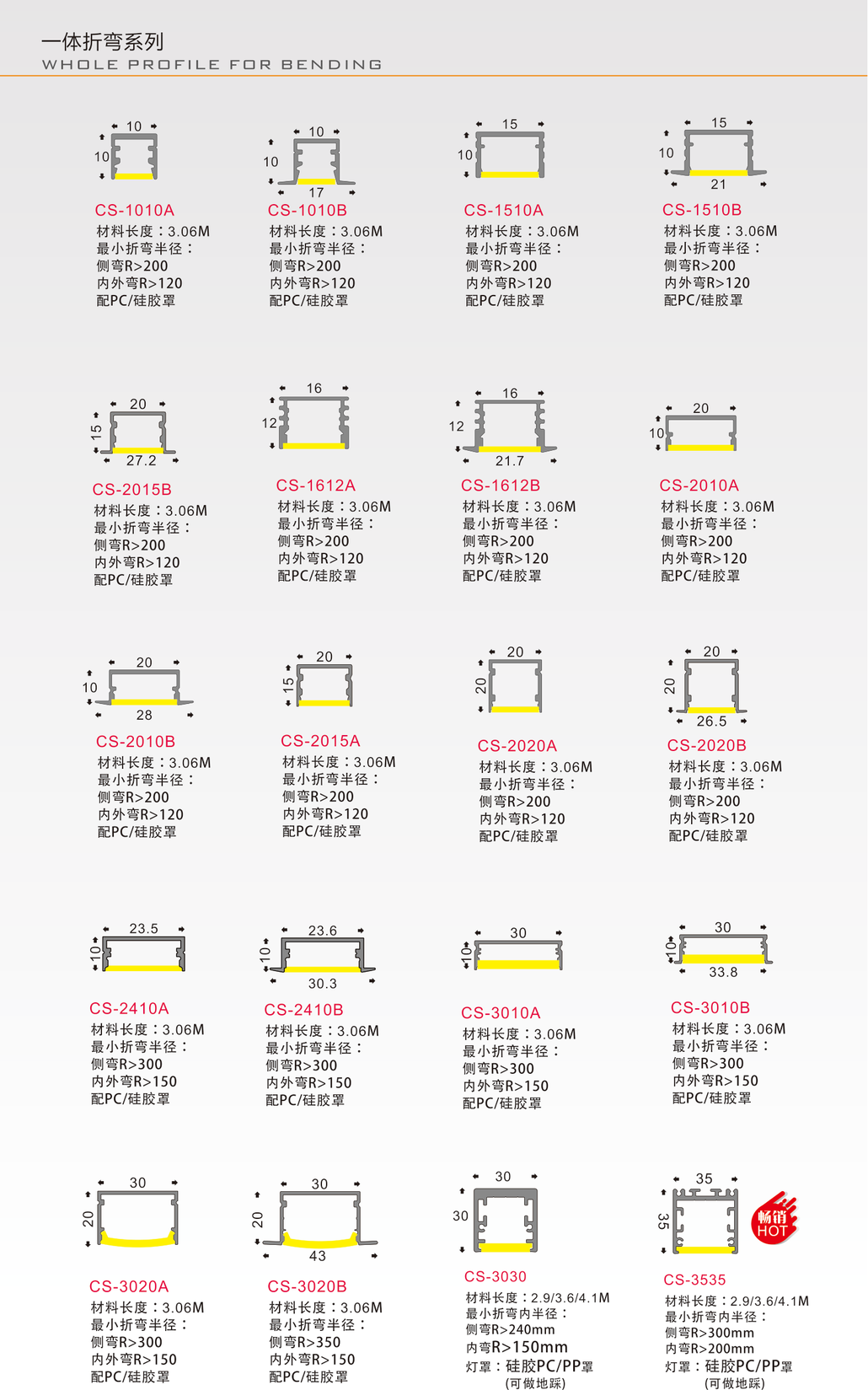

十、小截面一款两用系列

这一组截面尺寸小、材料长度统一为 3.06M，适合柜体照明、墙脚线光带与精细造型。灯罩可配 PC 罩或硅胶罩，兼顾柔光效果与造型贴合度。折弯能力为侧弯 R>200、内外弯 R>120。

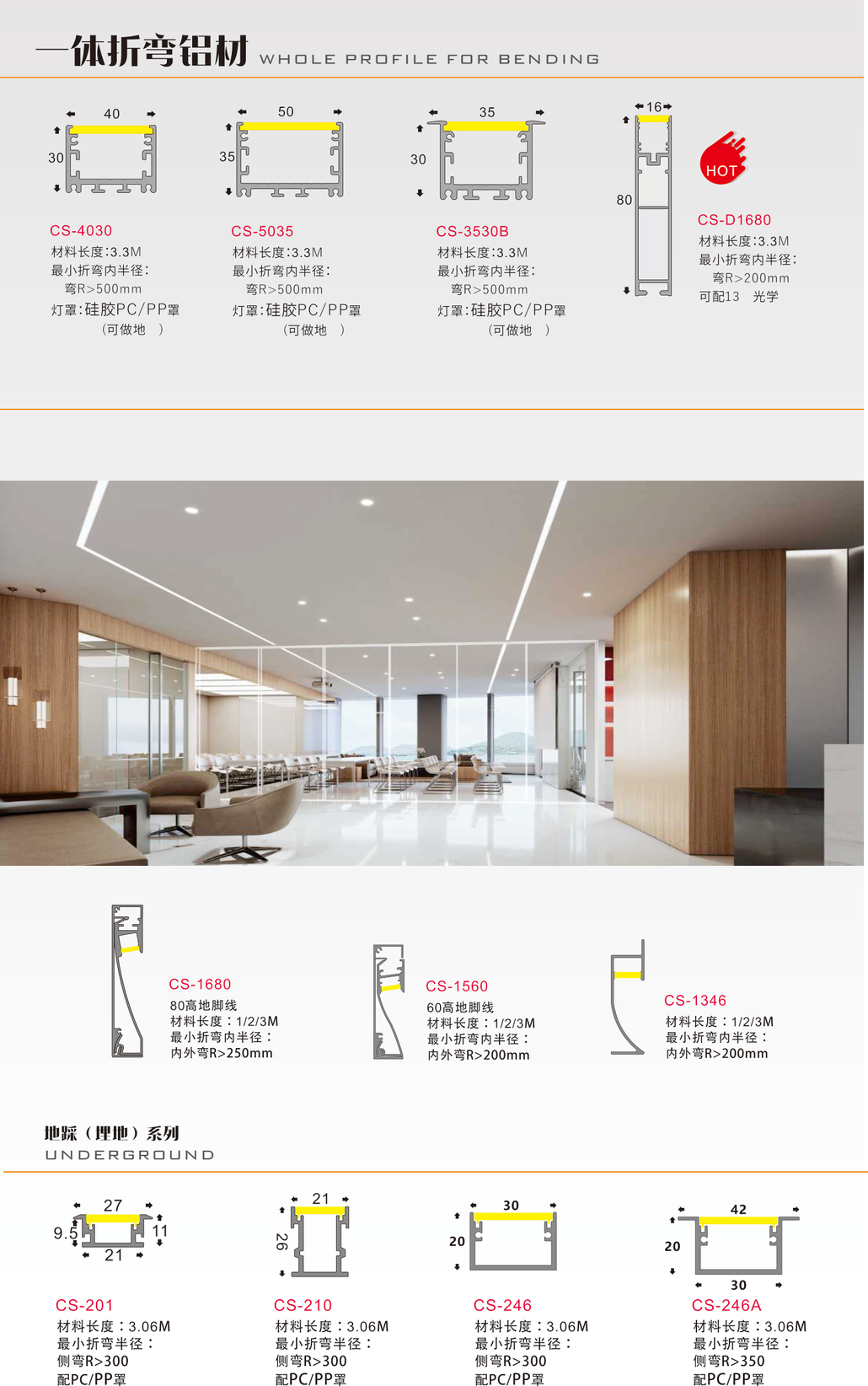

十一、可地踩系列、地脚线系列与地踩（埋地）系列

这三个系列解决的是同一类问题：灯光与地面、墙脚的关系。地面区域的灯具需要承受踩踏与承压，因此灯罩材质与型材结构都与吊装类产品不同。

11.1 一体折弯（可地踩）

11.2 地脚线系列

11.3 地踩（埋地）系列

埋地安装的线性灯具，型材需嵌入地面基层，灯罩须能承受日常踩踏。本系列材料长度 3.06M，配 PC/PP 罩。

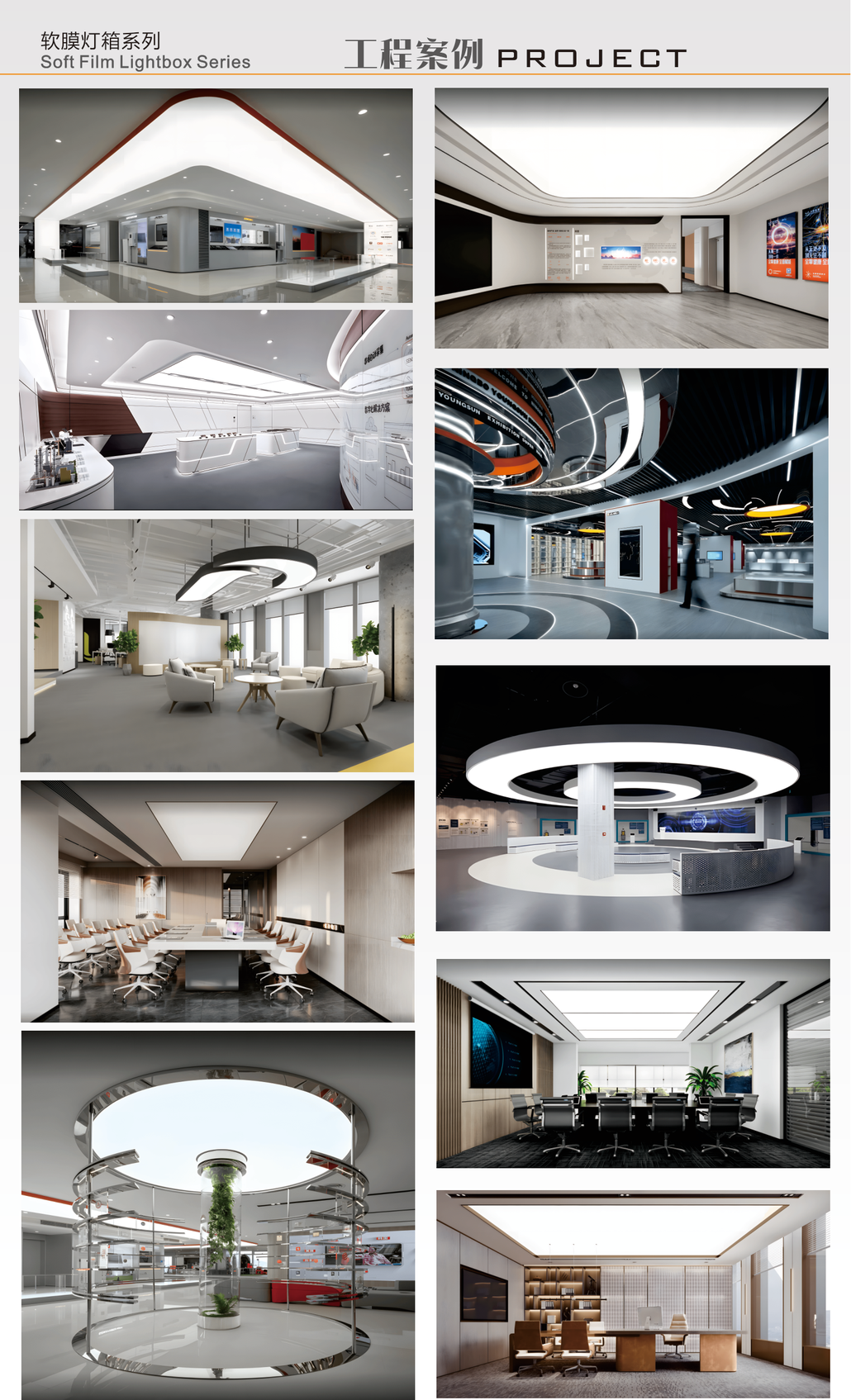

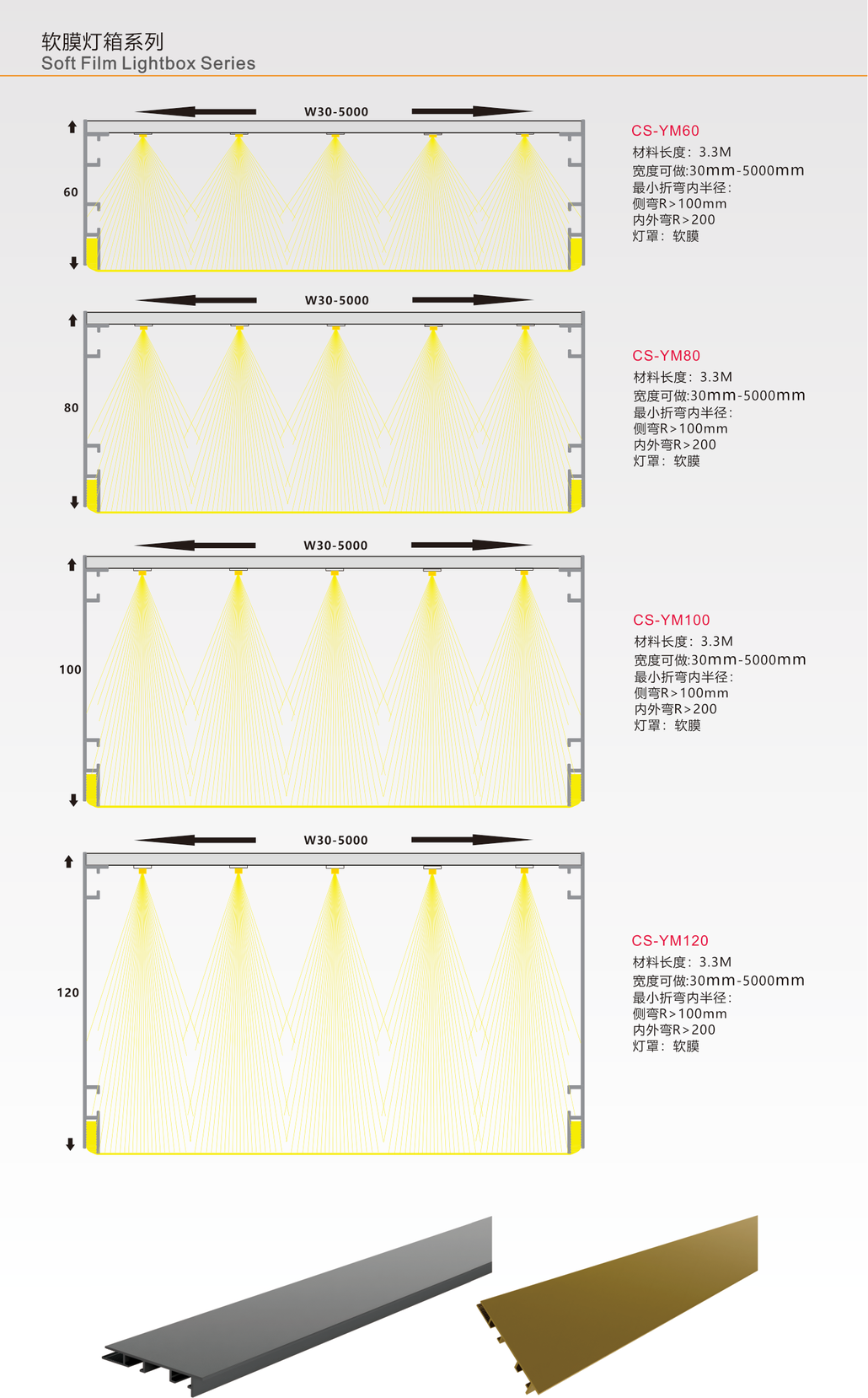

十二、软膜系列（宽 30–500mm）

软膜系列是本系列中幅面最大的一组，用于大幅面异形发光面，例如弧形天花、异形吊顶软膜灯箱。

该系列的色温可选 3000K（暖光）/ 4000K（中性光）/ 6000K（正白） 三档，适配办公、商业与展示等不同场景的光环境需求。

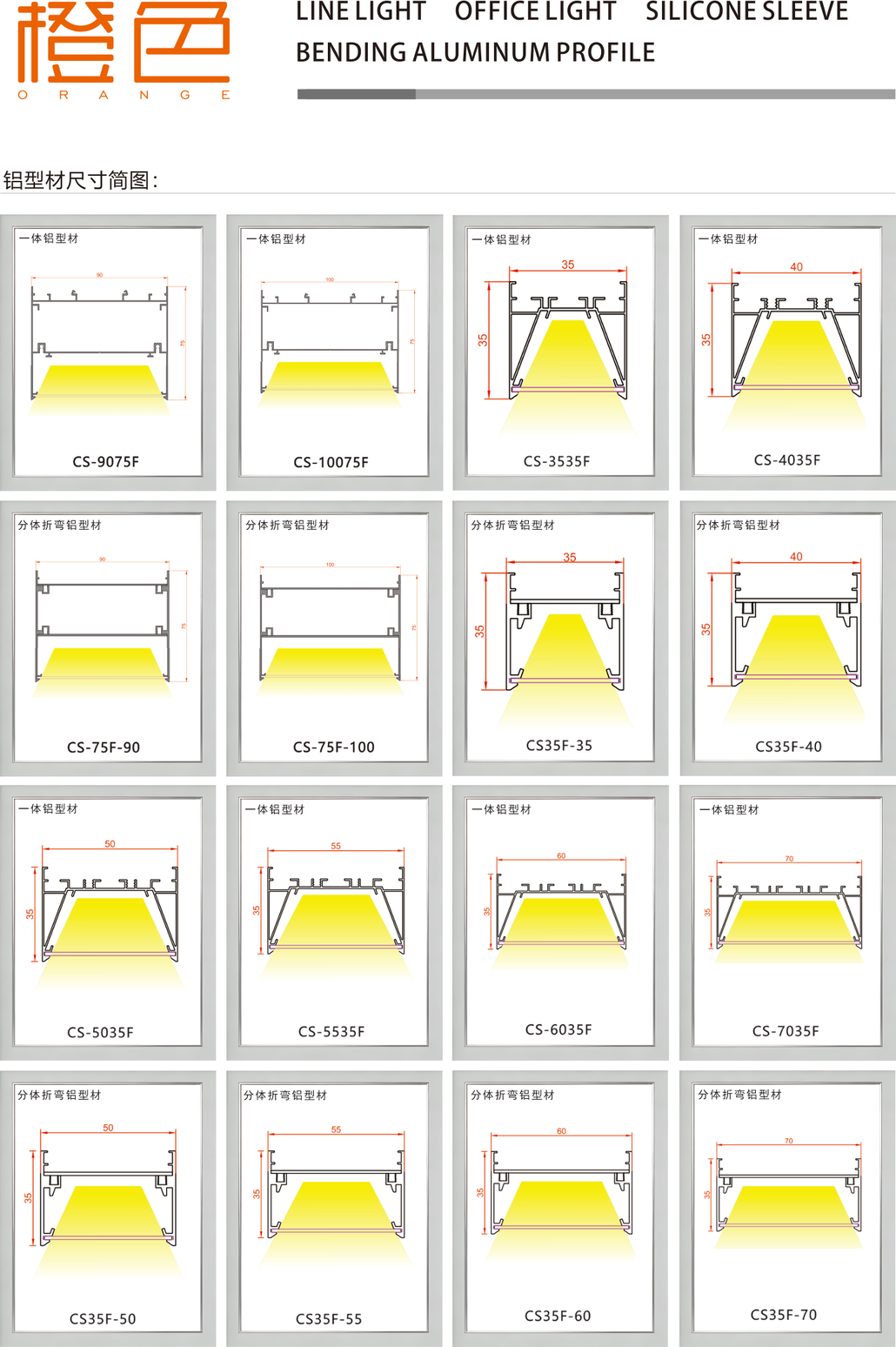

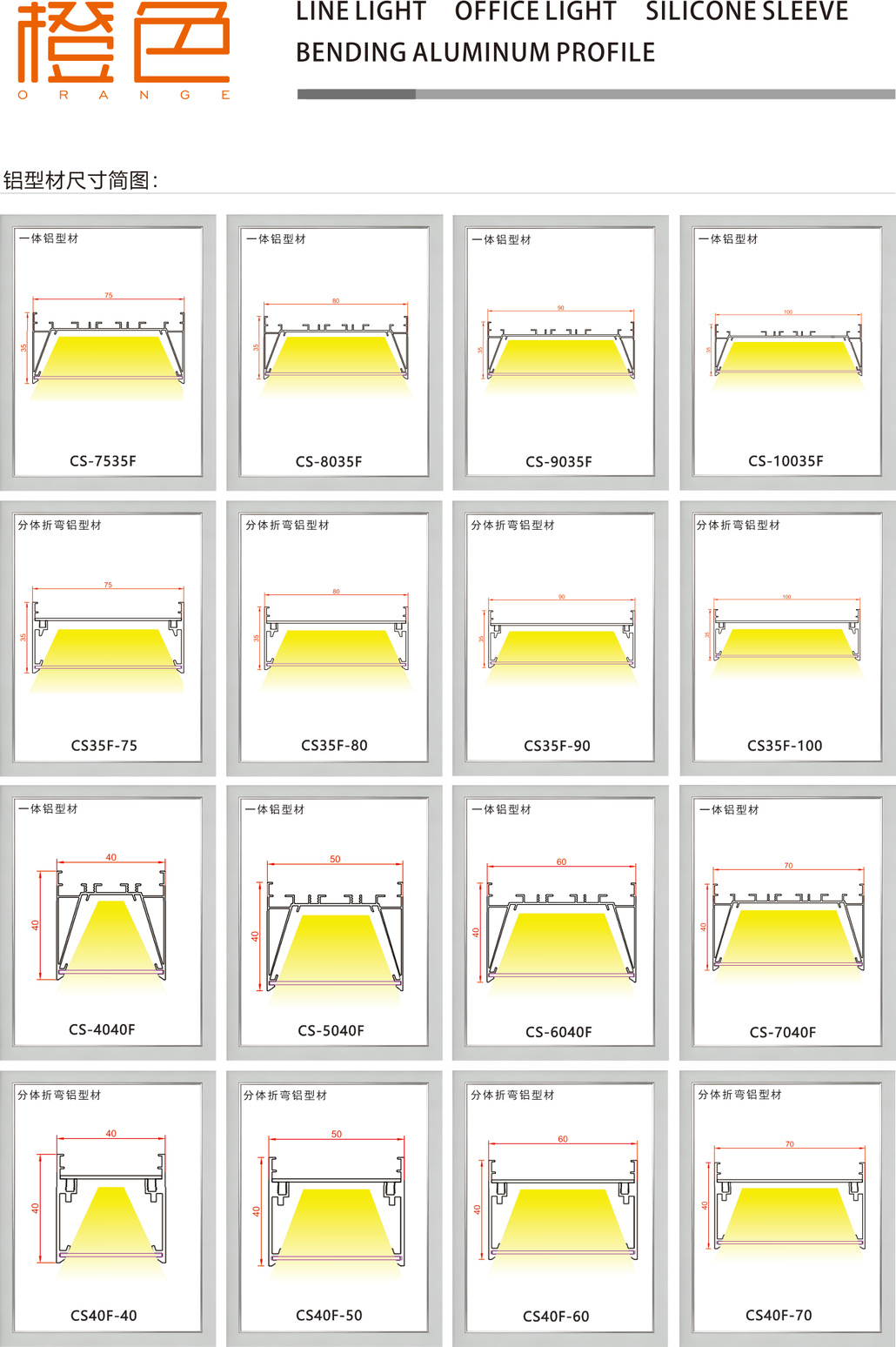

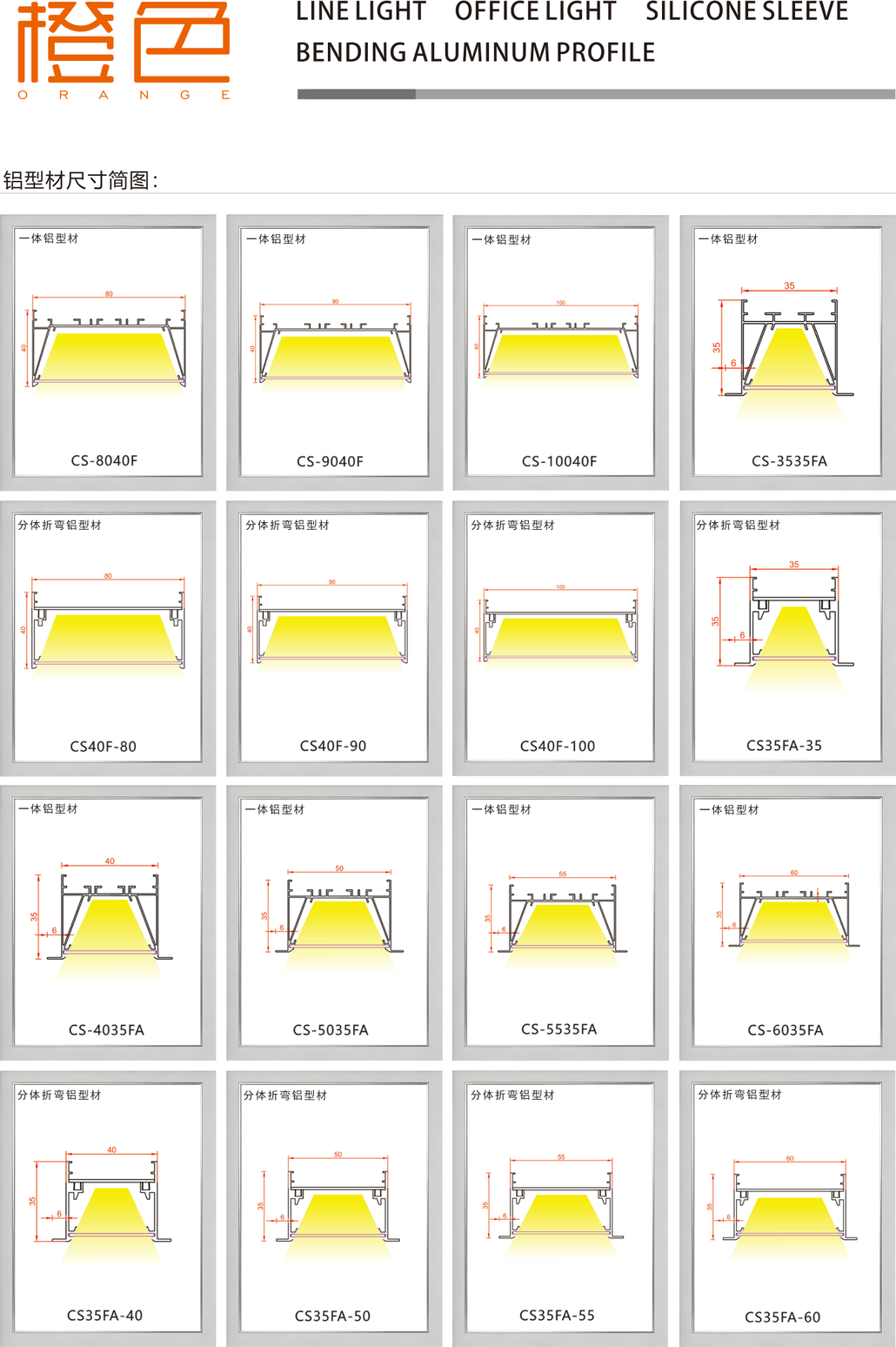

十三、折弯铝型材截面型号总表

以下为画册尺寸简图页收录的截面型号，按「一体式」与「分体式」两类分组。命名规律：CS-{宽}{高}F 为一体式截面；CS-{高}F-{宽} 为分体式截面；带 FA 后缀的为同高度下的截面变体。

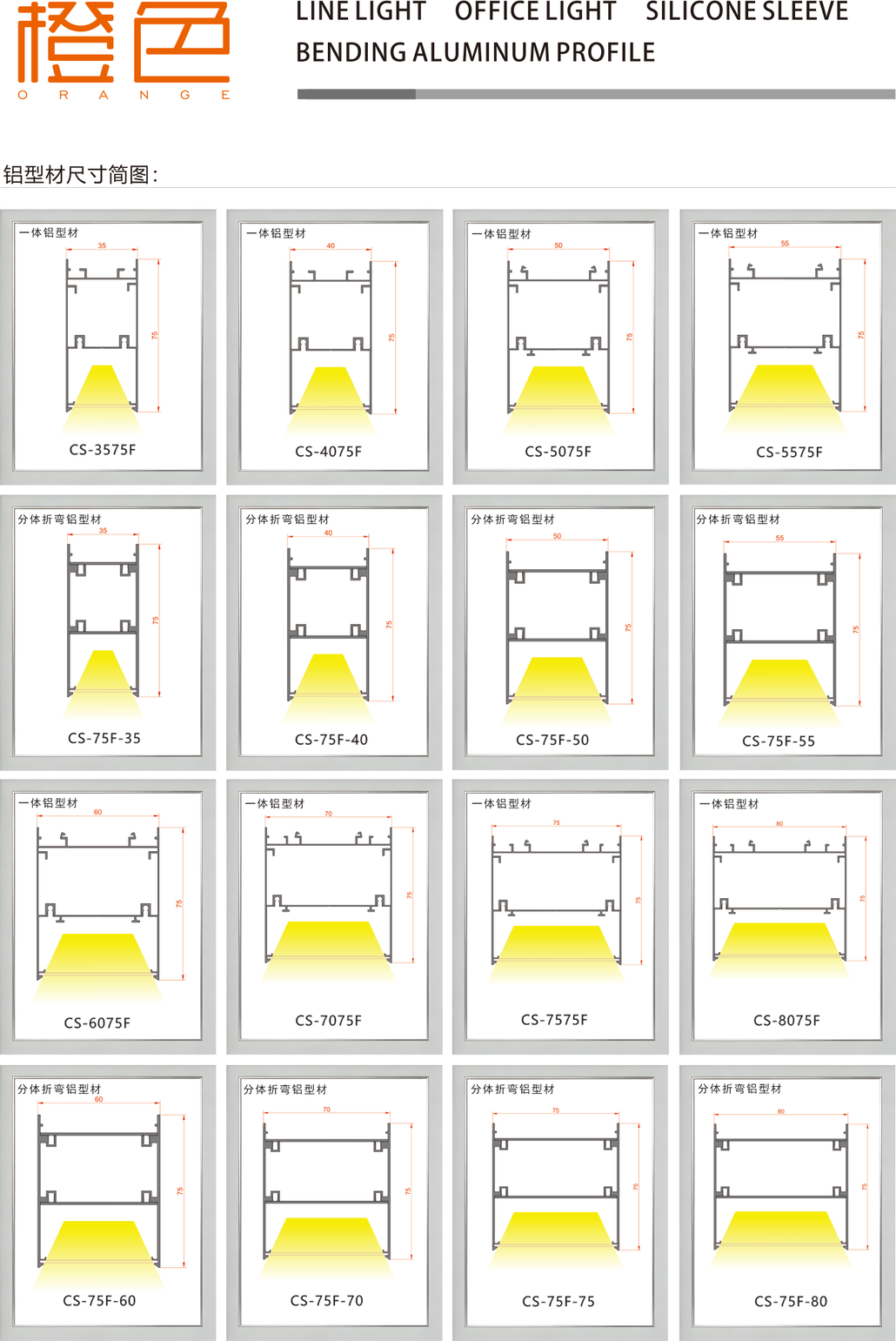

13.1 高度 75mm 系列（宽 35–100mm）

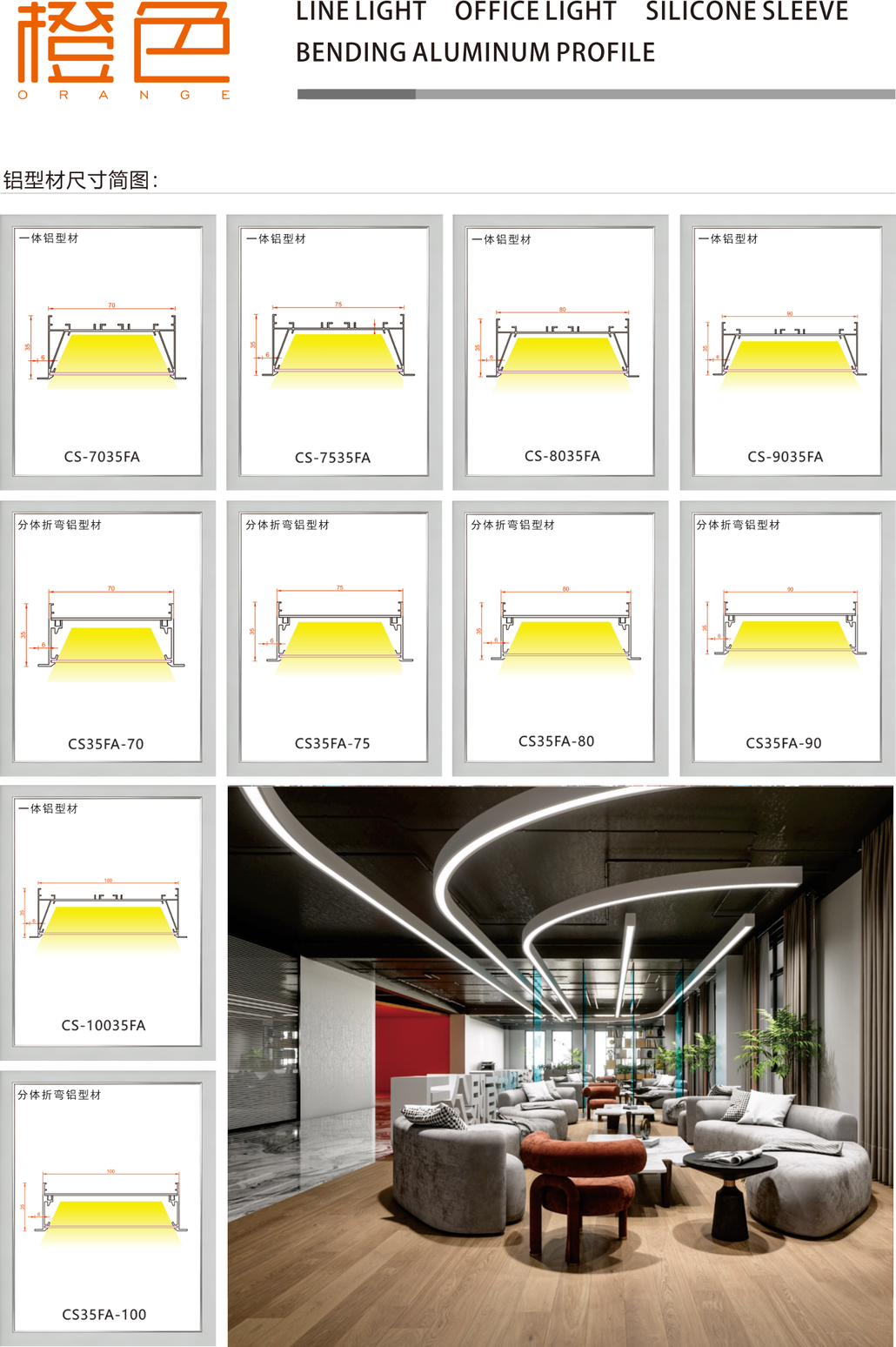

13.2 高度 35mm 系列（宽 35–100mm）

13.3 高度 40mm 系列（宽 40–100mm）

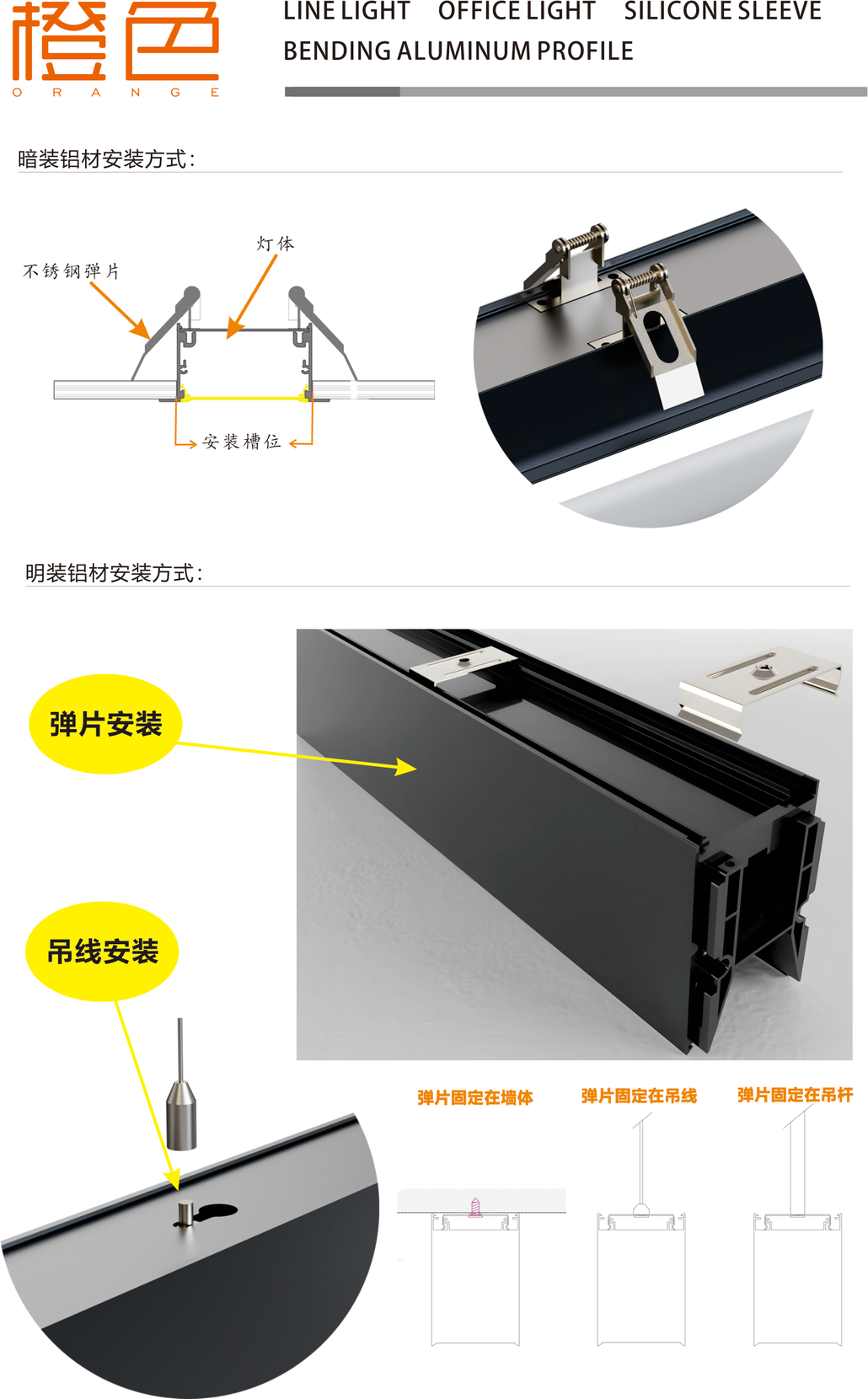

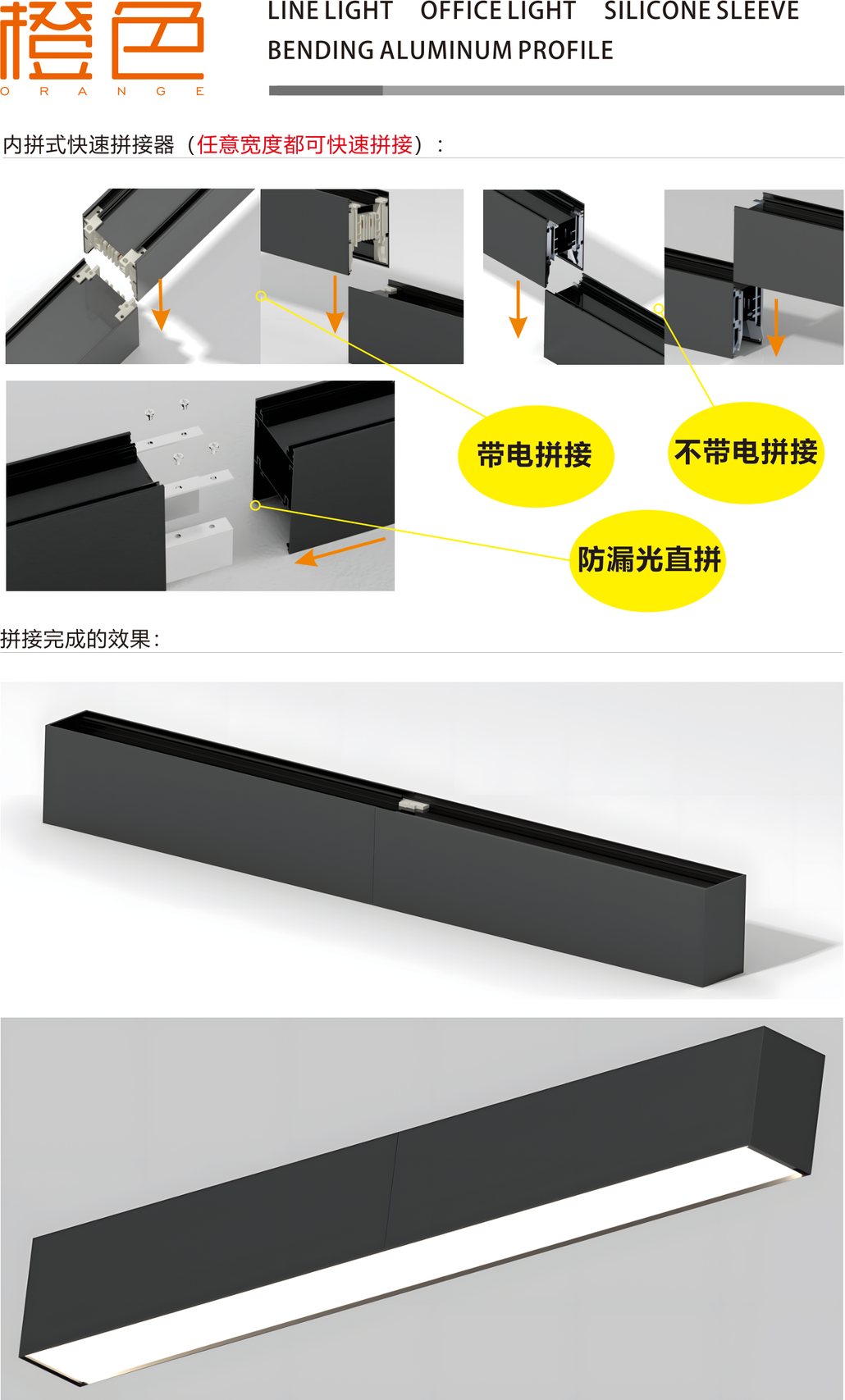

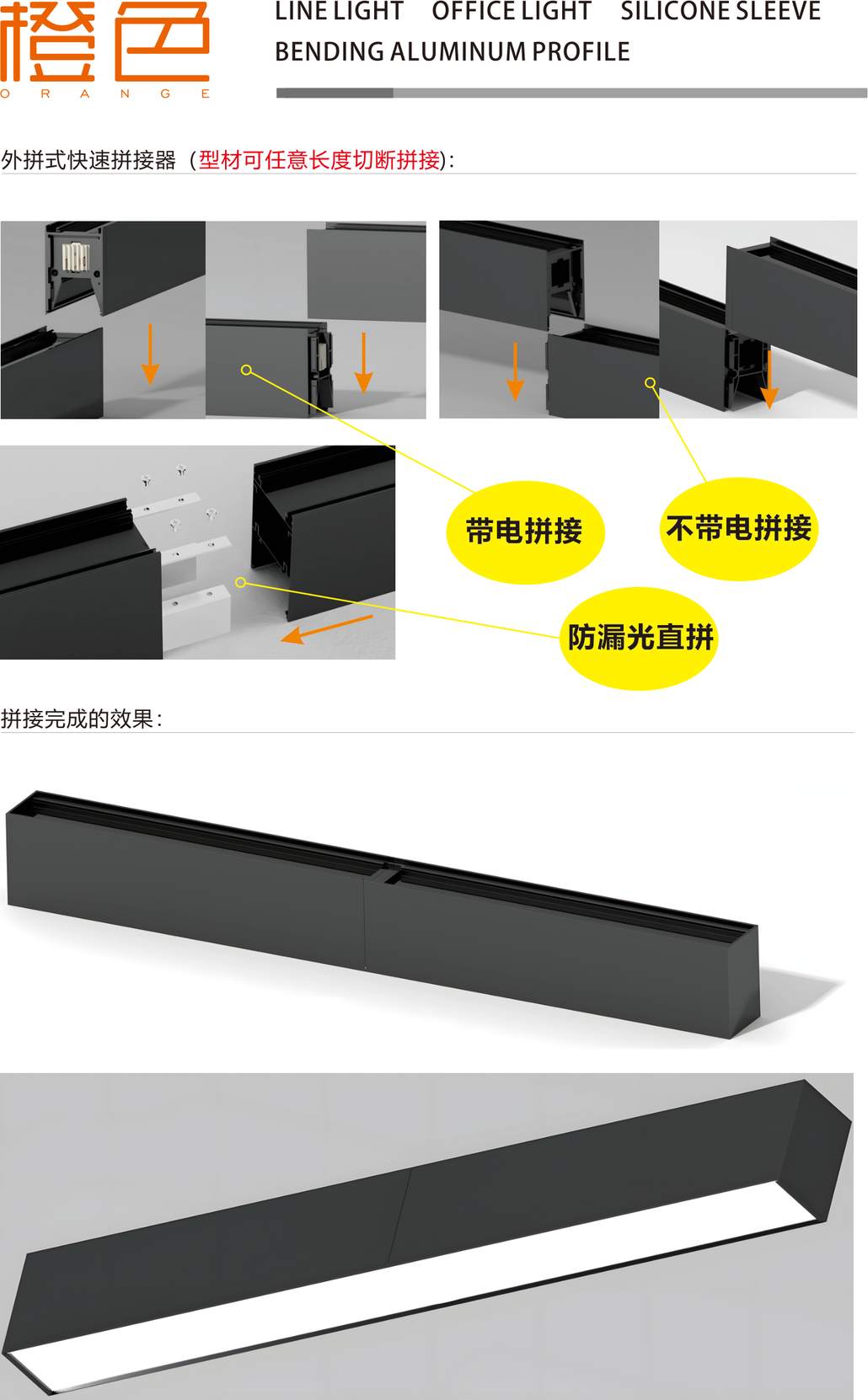

十四、免拼接堵头与拼接安装方式

折弯造型的收口，是异形线性照明里最容易「露怯」的地方。本系列配套三种收口方案：

堵头方案解决的是「转角不留缝、不露光、不外凸」三个问题：既保证光带在转角处的连续性，也避免现场二次加工带来的精度误差。

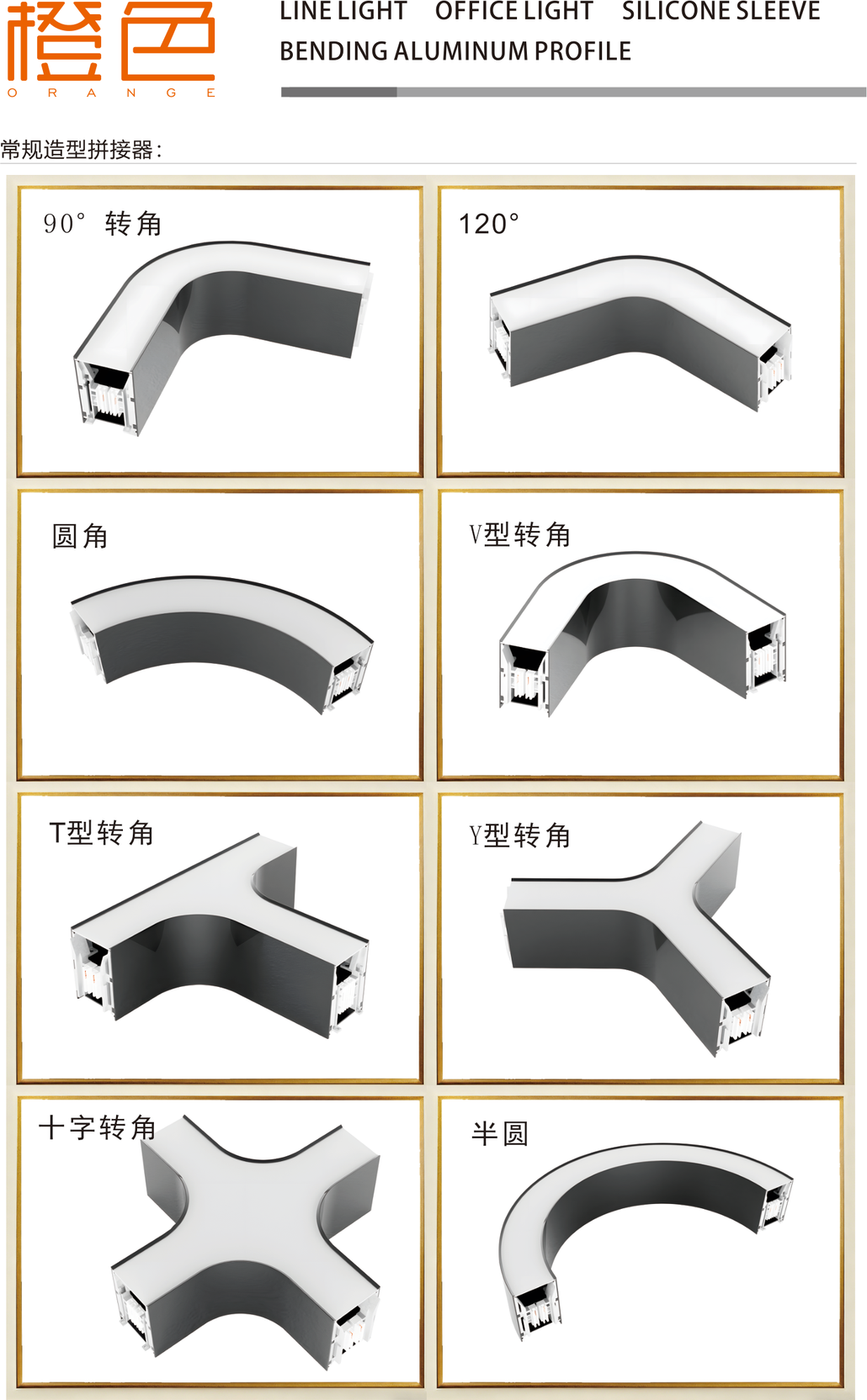

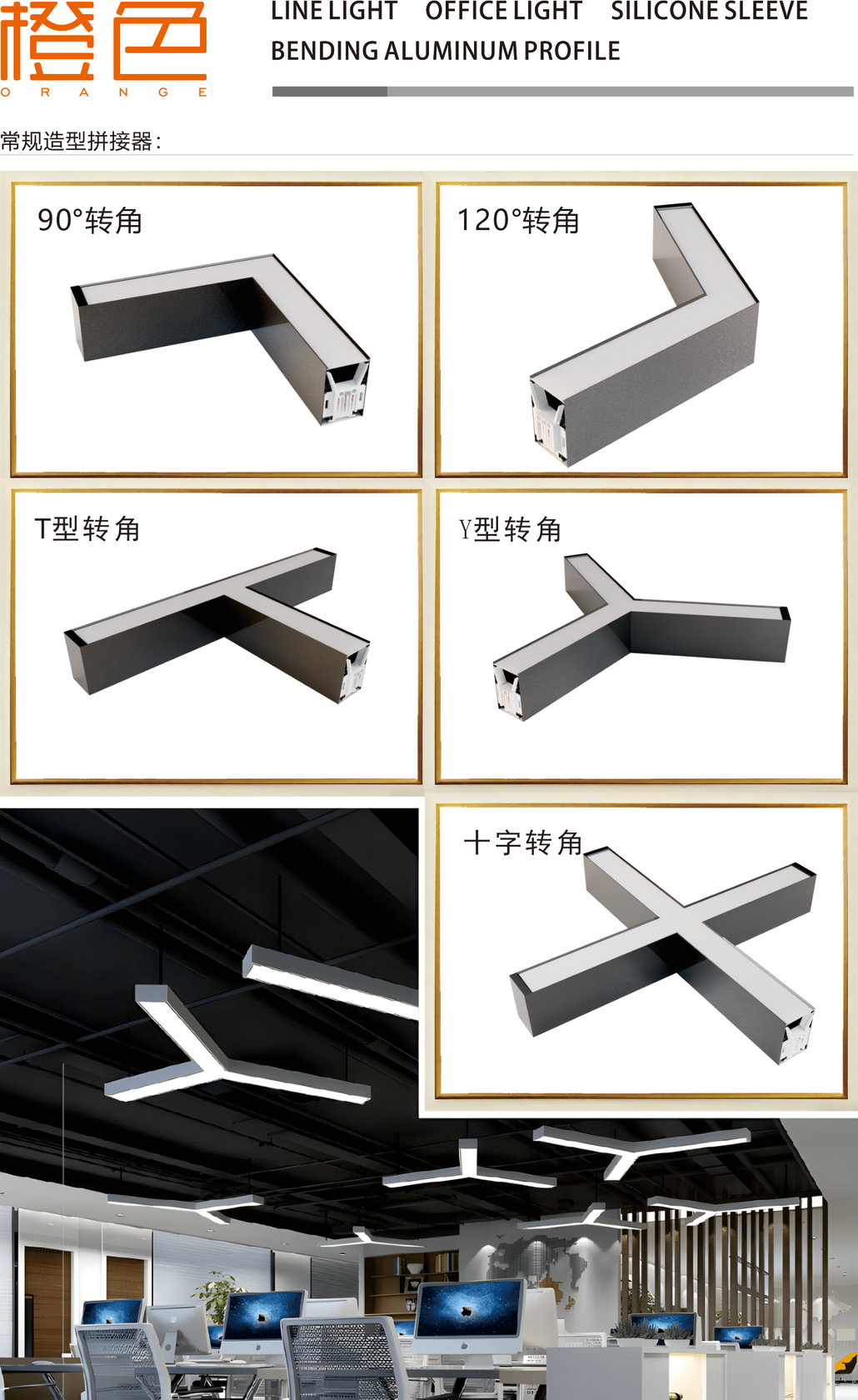

十五、典型造型图案

基于折弯工艺，本系列可实现的典型造型包括：

① 90° 转角（直角对接，用于矩形光带）
② 120° 转角（钝角转折，用于六边形 / 八边形造型）
③ 圆角 / 平面转角（大半径圆弧过渡）
④ T 型转角（三向分叉）
⑤ 十字转角（四向分叉）
⑥ 弧形转角（连续曲面）
⑦ 波浪形（连续波峰波谷）
⑧ 整圆 / 椭圆 / 多边形（闭合环形光带）

实际项目中，造型往往由多个基本单元组合而成——例如「矩形 + 四角 90° 转角 + 内部 T 型分叉」的办公室吊顶光带，或者「整圆 + 内圈弧形」的双层吊灯。设计阶段可直接提供 CAD 轮廓或手绘草图，由公司完成型材选型与折弯可行性评估。

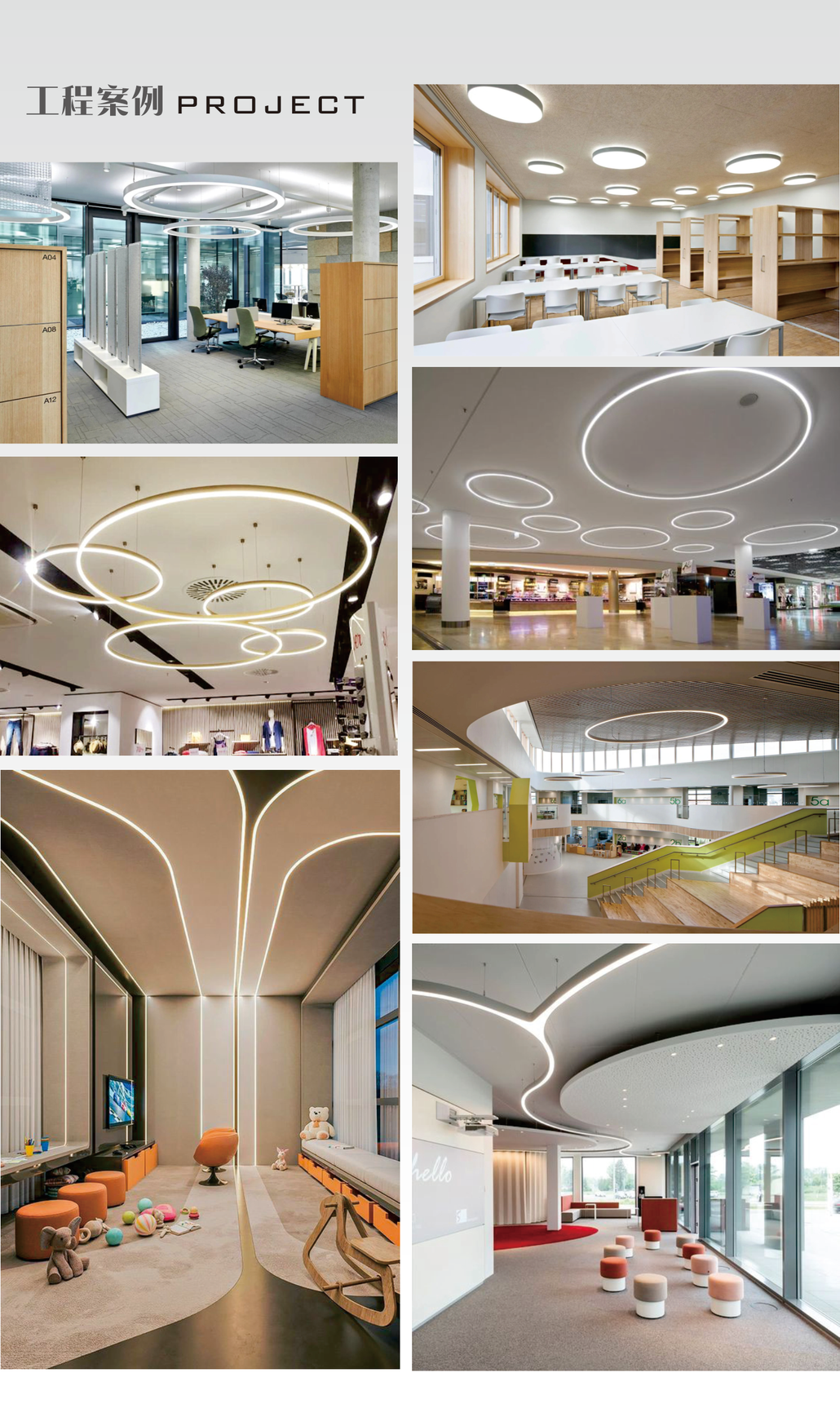

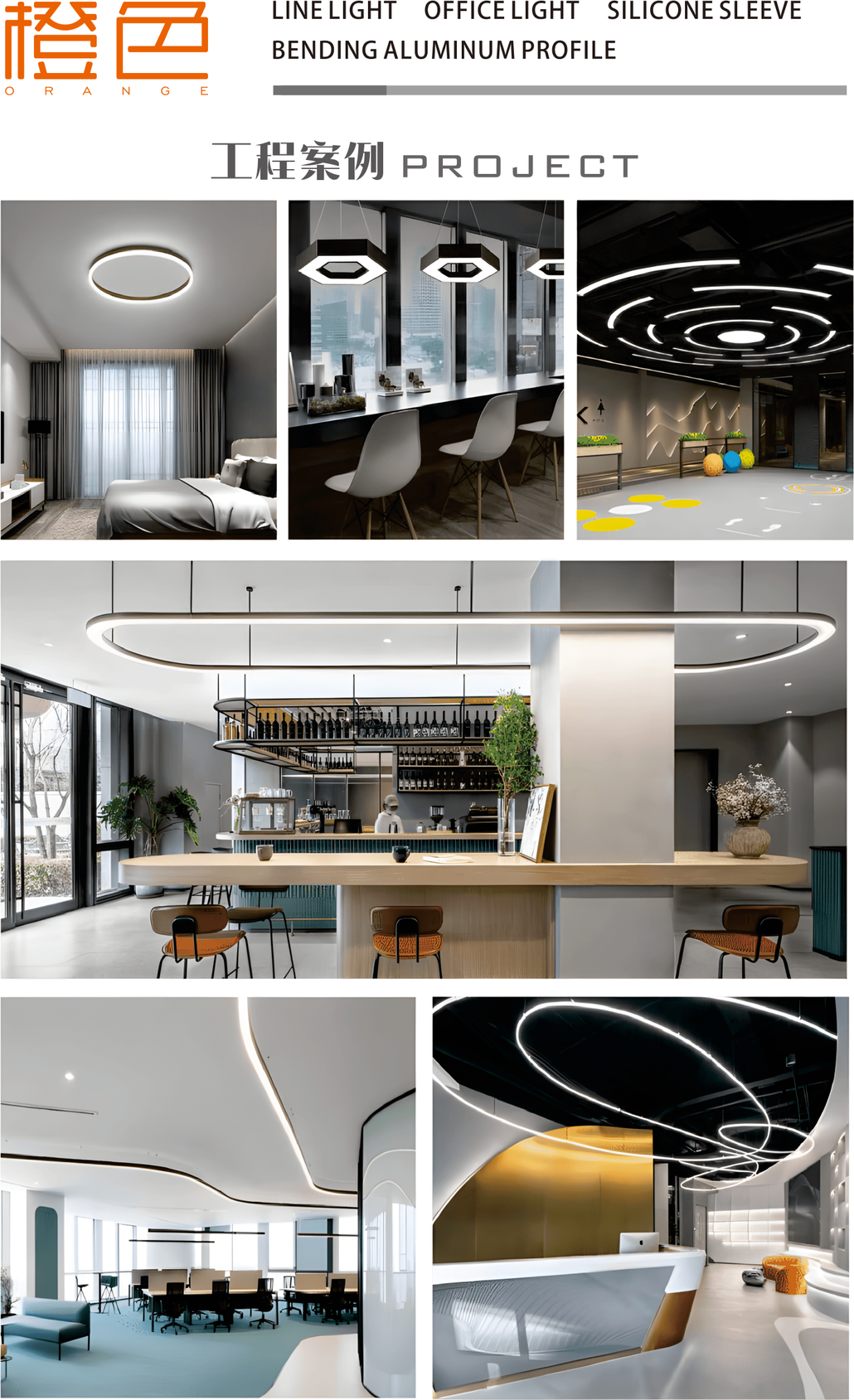

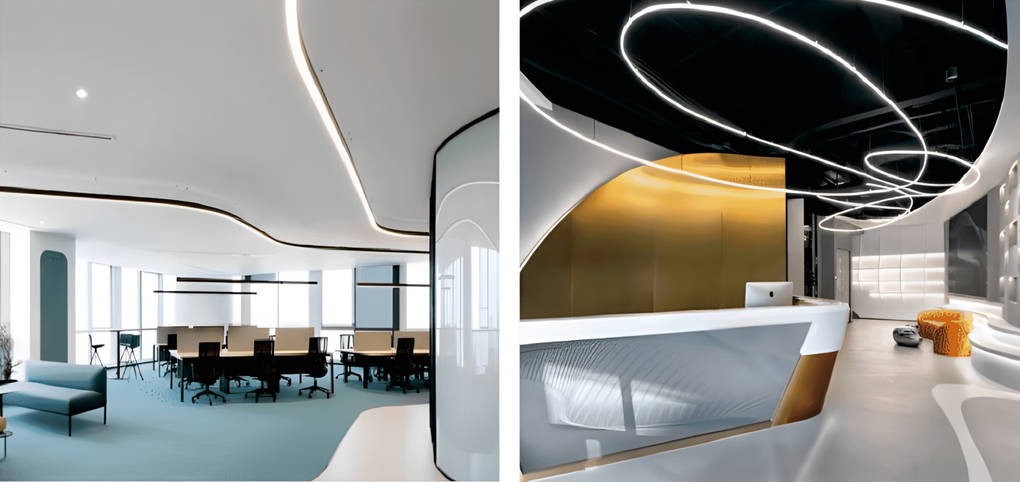

十六、工程案例

折弯铝材主要应用于以下场景：

办公空间——吊顶矩形光带、会议室环形造型、开放办公区平行光带
商业空间——展厅异形光带、零售店面弧形轮廓、酒店大堂环形吊灯
公共空间——图书馆、美术馆的造型照明与洗墙光带

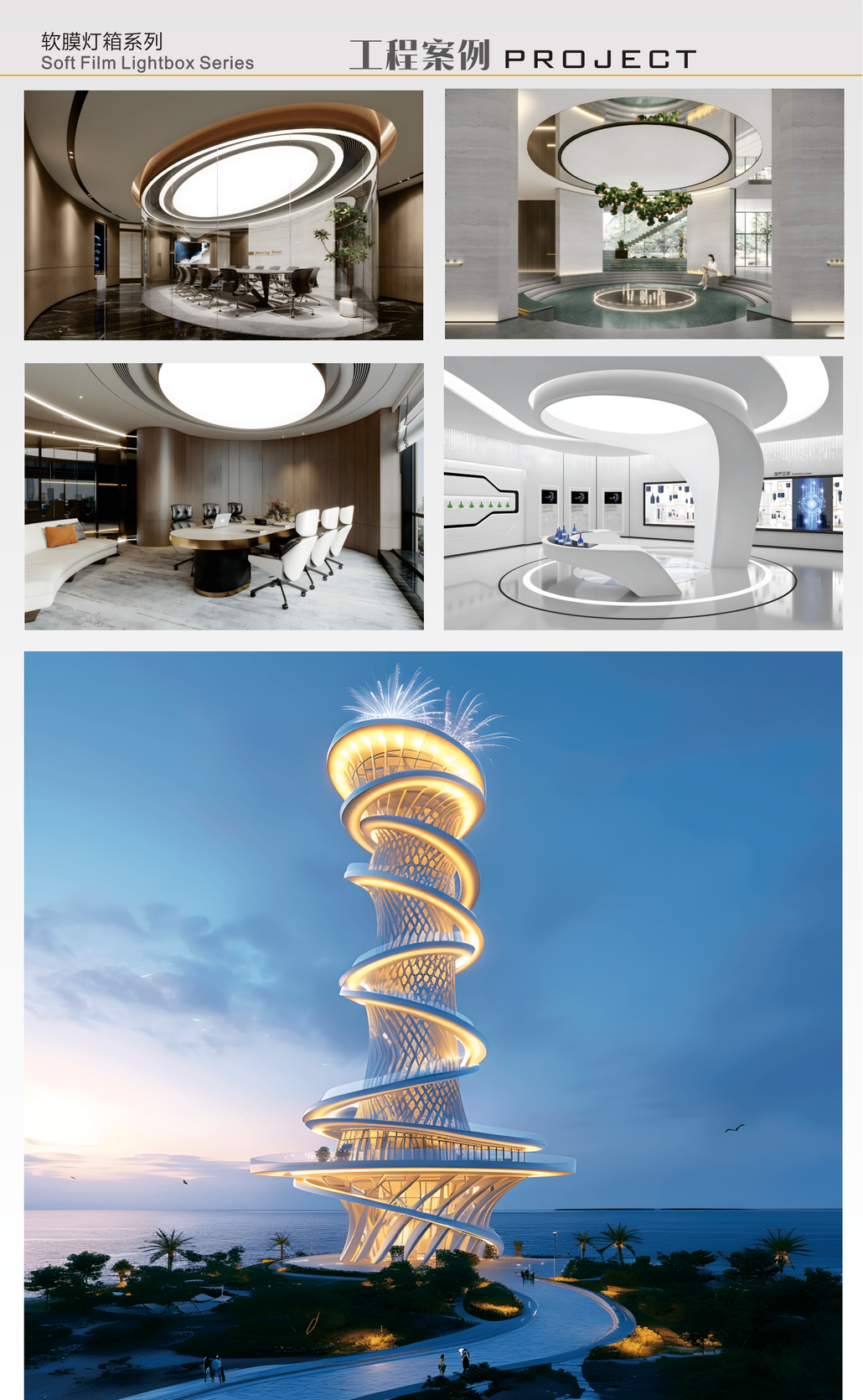

装饰装置——螺旋造型、多层同心环、曲面艺术装置

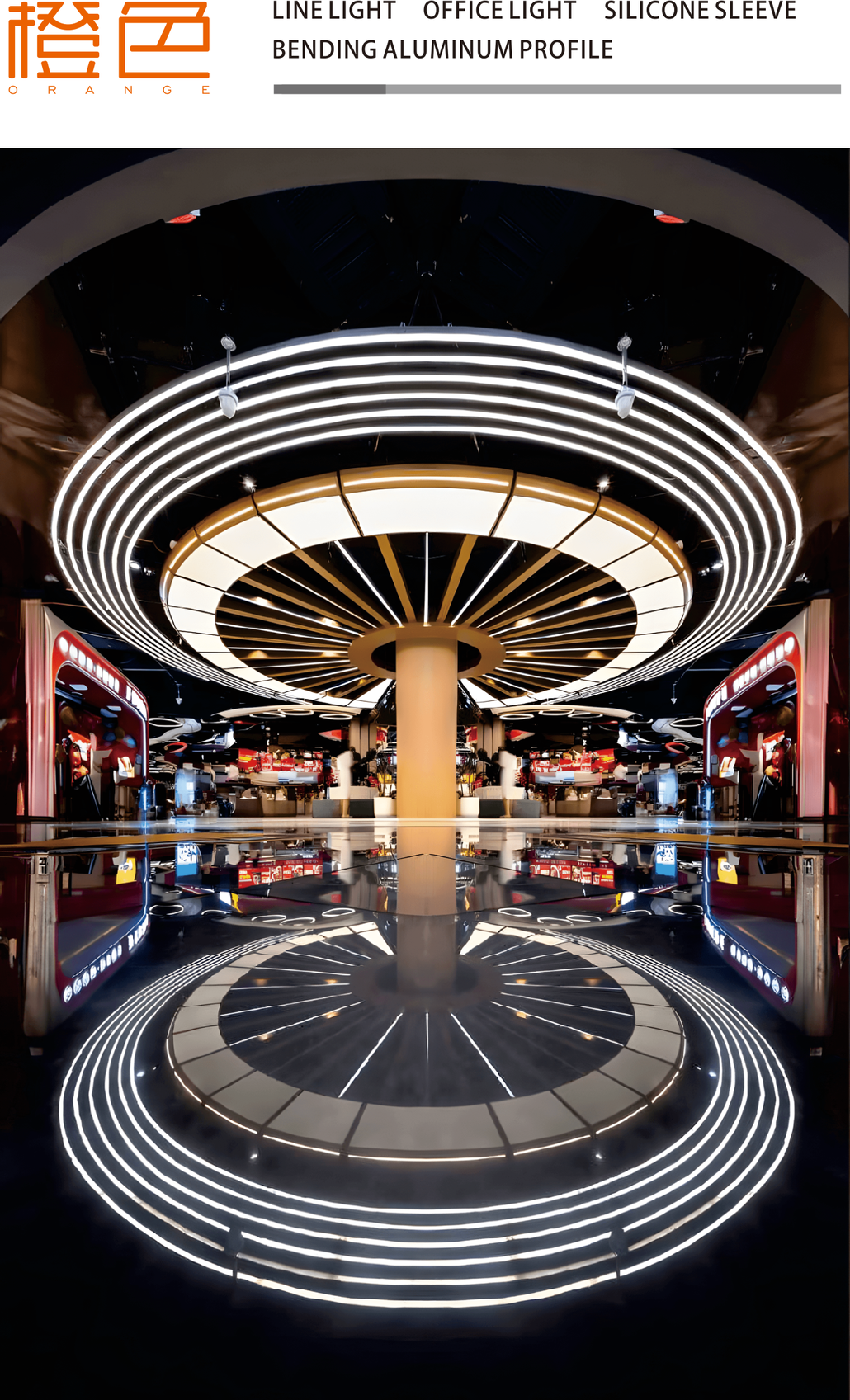

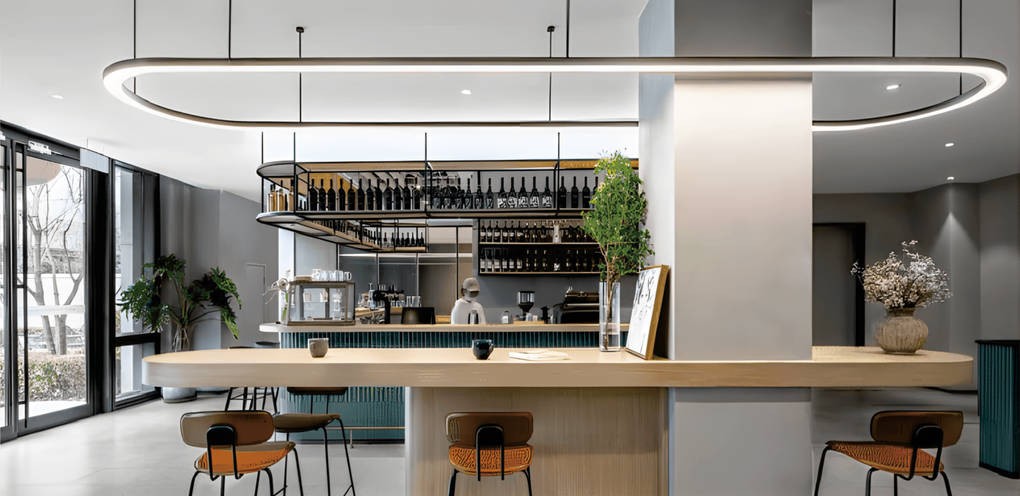

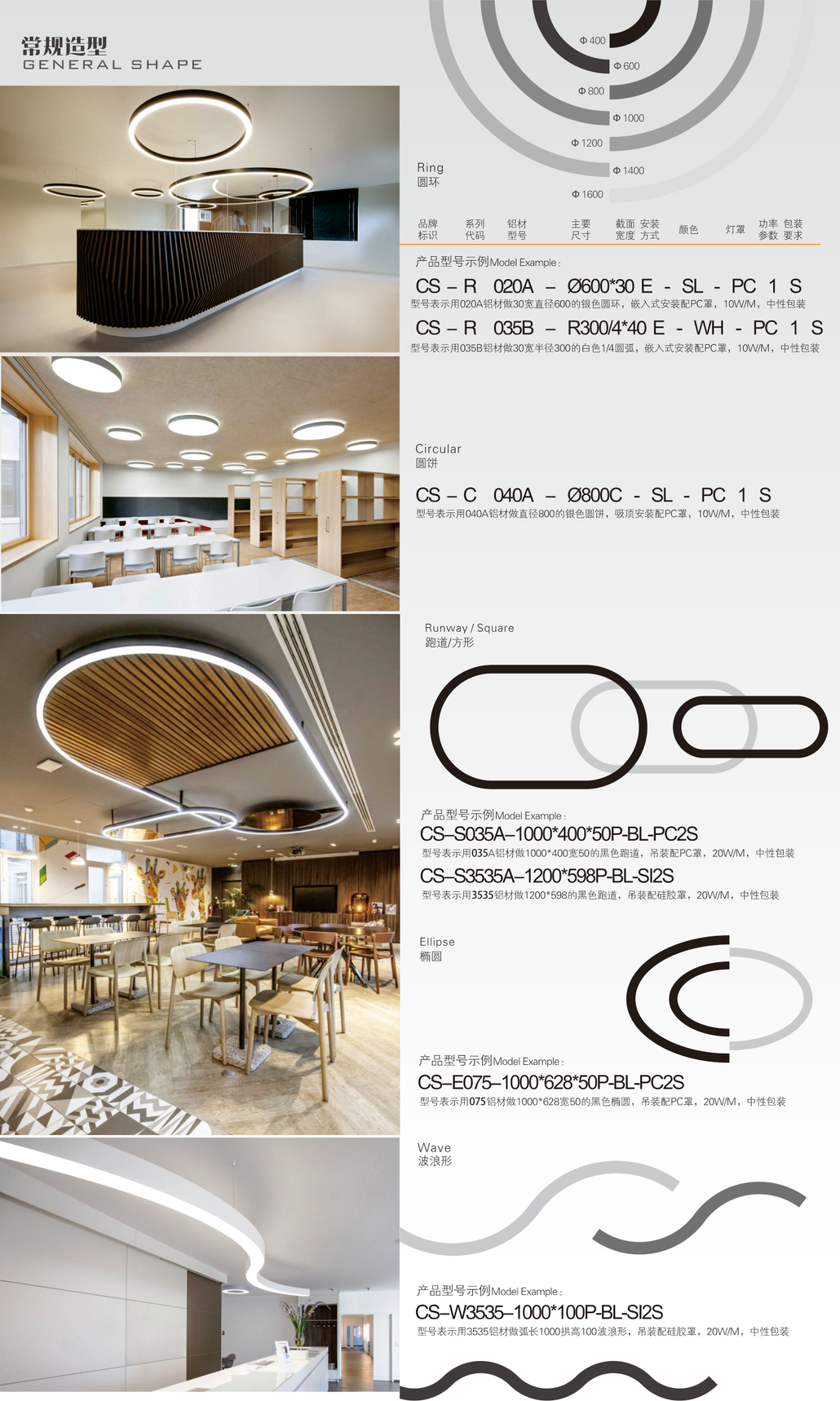

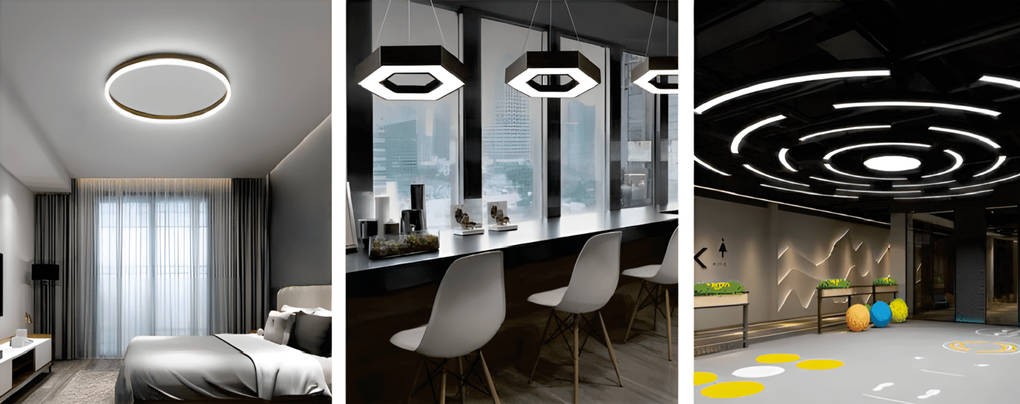

圆形与弧形是本系列最具代表性的造型：型材沿圆周折弯后首尾对接，形成无接缝的环形发光体；直径、断面高度与层数均可按空间尺度定制。

十七、下单需要提供的信息

折弯铝材属于定制加工件，下单前请尽量提供以下信息，以便快速报价与评估折弯可行性：

打样周期最快 1 天完成（依托古镇 5 公里配套圈），支持来图来样定制加工。具体价格、批量与交期按订单情况确认。
